5. DESCRIZIONE DEL DISPOSITIVO
I relativi disegni sono riportati a pagina 3.
Umidifi catore Pannello di comando
1
Pannello di comando
2
Anello luminoso a LED
3
Uscita dell'aria
4
Unità motore
5
Filtro
6
Sensore del livello dell'acqua
7
Contrassegno "MAX"
8
Supporto fi ltro
9
Serbatoio dell'acqua
10
Ingresso dell'aria
11
Pulsante ON/OFF
12
Display
(mostra l'umidità relativa attuale, la velocità di ventilazione e la
durata del timer)
13
Indicatore umidità desiderata
14
Pulsante umidità desiderata
15
Pulsante timer
16
Pulsante velocità di ventilazione
17
Indicatore NOTTE
(acceso quando è attiva la modalità NOTTE)
18
Indicatore AUTO
(acceso quando è attiva la modalità AUTO)
19
Indicatore di asciugatura fi ltro
(acceso quando è attiva la funzione di asciugatura fi ltro)
20
Indicatore di sostituzione fi ltro
(acceso quando è necessario sostituire il fi ltro)
21
Indicatore serbatoio dell'acqua
(acceso quando il serbatoio dell'acqua è vuoto/deve essere
riempito)
6. MESSA IN FUNZIONE
1. Aprire la confezione di cartone.
2. Non togliere l'involucro di cellophane ed estrarre il dispositivo tirandolo verso l'alto.
3. Rimuovere tutti gli involucri e i nastri adesivi. Rimuovere il fi ltro
5
dal dispositivo (vedere il capitolo "8.3
Sostituzione del fi ltro") ed estrarlo dal cellophane. Infi ne reinserire il fi ltro
5
nel dispositivo.
4. Controllare la presenza di danni sul dispositivo, la spina e il cavo.
7. UTILIZZO
7.1 Inizio dell'utilizzo

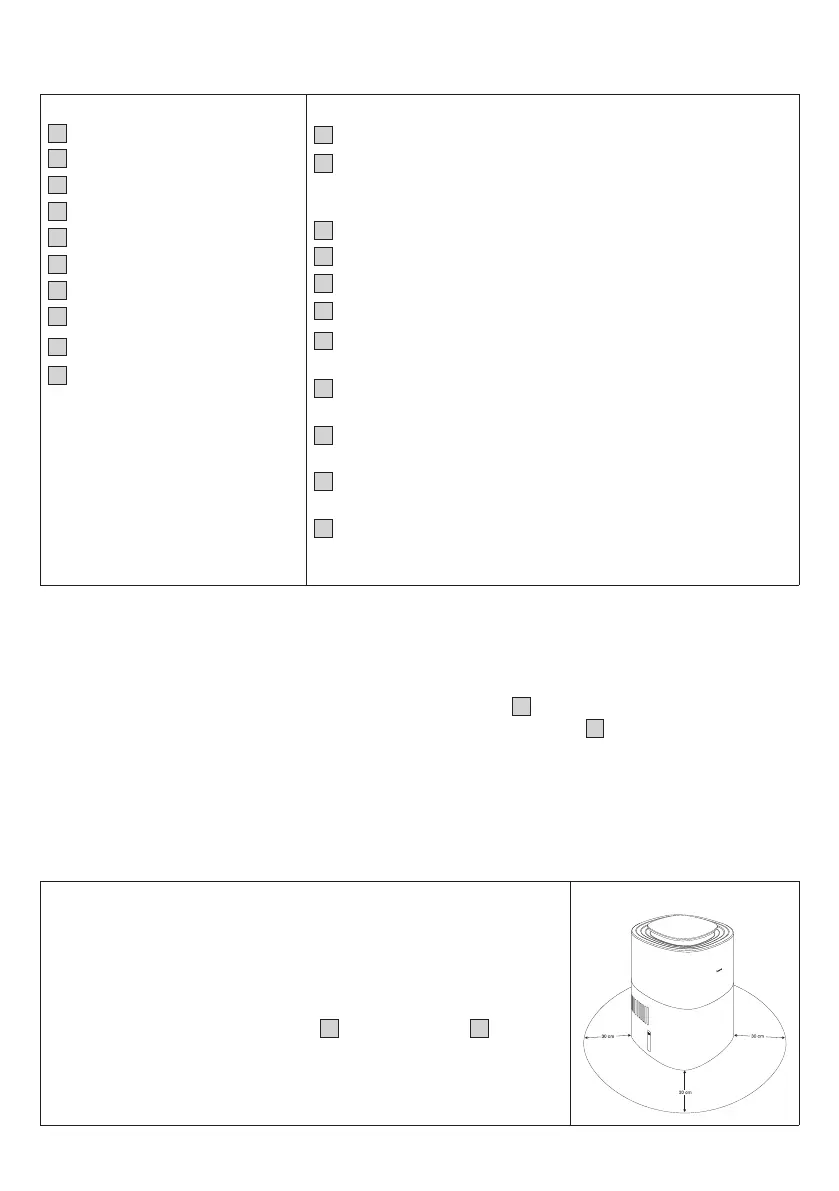

Passo 1: posizionare l'umidifi catore
1. Posizionare l'umidifi catore su una superfi cie piana, orizzontale e sta-
bile per evitare vibrazioni e rumori. Non spostare mai l'umidifi catore
durante l'uso.
2. Posizionare l'umidifi catore in modo che vi sia uno spazio libero di 30
cm su tutti i lati.
3. Assicurarsi che l'ingresso dell'aria
10
e l'uscita dell'aria
3
non siano
mai bloccati.
