français
3. Installation de la Centrale MCS 50 et des postes

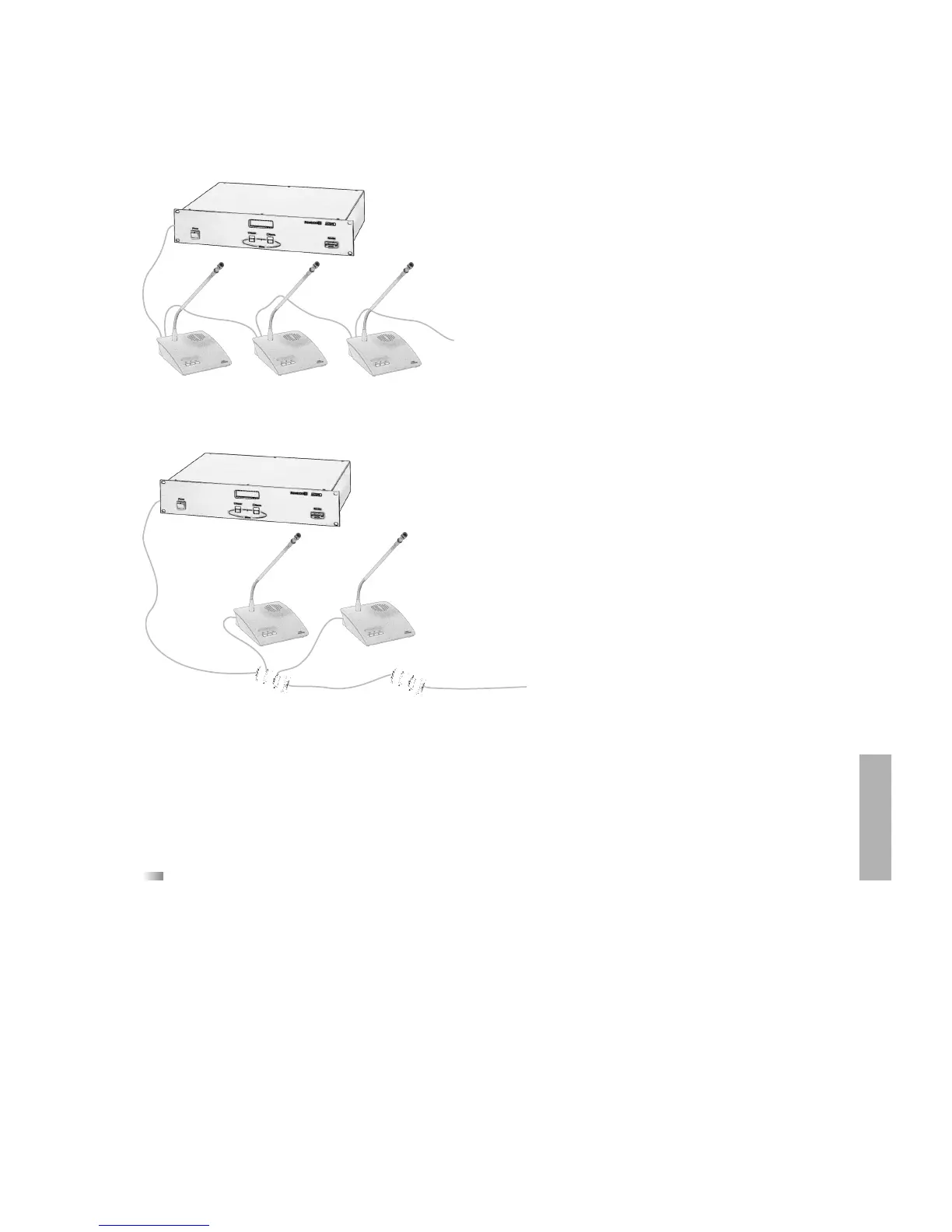

3.1 Raccordement avec un câble unique.
1. Fixer les adresses des postes comme cela est expliqué
au chapitre ‘’1.3 Adressage des Postes’’.
2. Raccorder le premier poste à l’entrée Line 1 de la
MCS 50. Les autres postes sont raccordés suivant le
principe du câble unique, c’est-à-dire, le deuxième
poste est raccordé au premier, le troisième est raccor-
dé au deuxième etc.
3. Il est possible de raccorder au maximum 32 postes sur
la ligne de MCS 50/32 et 64 postes sur deux lignes de
MCS 50/64.
3.2. Raccordement en branche
1. Fixer les adresses des postes comme cela est expliqué
au chapitre ‘’1.3 Adressage des Postes’’.
2. Raccorder un câble SuB-D 15 broches sur le connec-
teur Line 1 de la MCS 50. Raccorder un boîtier de dis-
tribution triple CA 1513 à l’autre extrémité du câble.
Raccorder deux postes sur le boîtier de distribution
triple CA 1513. Le dernier boîtier de distribution sur
le bus permet le raccordement de trois postes.
3. Il est possible de raccorder au maximum 32 postes sur
la ligne de MCS 50/32 et 64 postes sur deux lignes de
MCS 50/64.
Note :
La longueur totale du câble du bus ne doit pas excéder 300 m. Chaque câble en Y dans l’installation ne doit pas excéder 5 m.
Précautions
• Vérifier toujours que la MCS 50 est hors tension avant de raccorder des postes, des appareils externes etc. De même
lors d’un changement d’adressage ou de raccordement.
4. Tension du secteur
L’alimentation a été conçue pour fonctionner entre 85 V et 264 V CA (50/60 Hz).
Attention :
Si le fusible F 101 du bloc d’alimentation intégré ( Etiquette N° 200 sur «Exploded View and Spare Parts, MCS 50 Discussion Control
Unit», pages 72 et 73) est défectueux, vous devez remplacer le bloc d’alimentation entier. Un fusible différent avec une valeur plus
grande que 6,3 A peut détruire le bloc d’alimentation.
Contactez votre Revendeur beyerdynamic.
