3. Installation MCS 50 und Sprechstellen

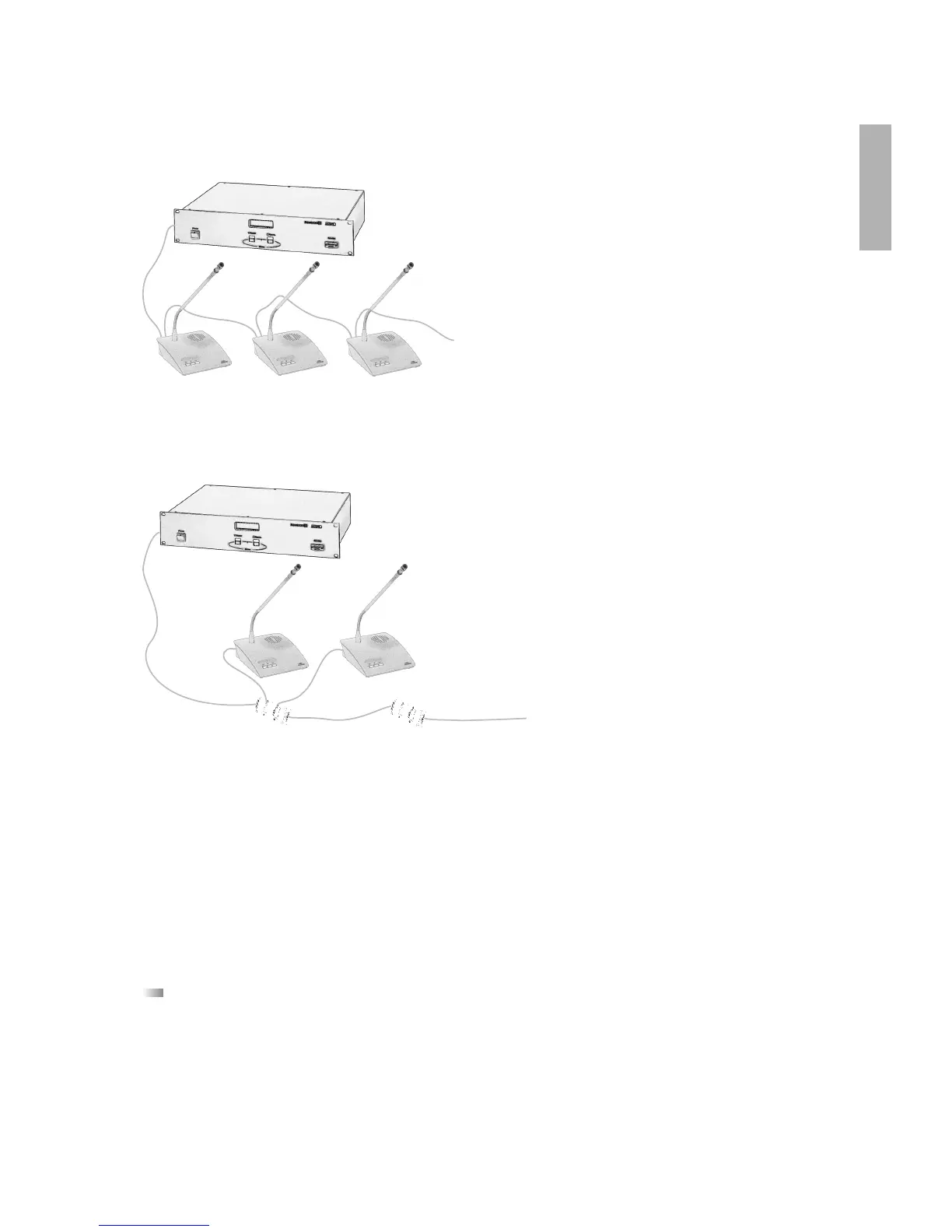

3.1 Einkabelprinzip
1. Bevor Sie die MCS 50 an das Netz anschließen, über-
prüfen Sie bitte die Netzspannung (siehe Kapitel 4.
„Netzspannung“).
2. Adressieren Sie die Sprechstellen wie unter Kapitel
„1.3 Adressierung der Sprechstellen“ beschrieben.
3. Schließen Sie die erste Sprechstelle an den
Sprechstelleneingang der Diskussions-Steuereinheit
MCS 50 an. Die anderen Sprechstellen werden im
Einkabelprinzip angeschlossen, d.h. die zweite
Sprechstelle wird an die erste angeschlossen, die drit-
te an die zweite usw.
4. An die MCS 50/32 können max. 32 Sprechstellen
angeschlossen werden, an die MCS 50/64 max. 64
Sprechstellen in zwei Linien.
3.2 Stichverkabelung
1. Bevor Sie die MCS 50 an das Netz anschließen, über-
prüfen Sie bitte die Netzspannung (siehe Kapitel 4.
„Netzspannung“).
2. Adressieren Sie die Sprechstellen wie unter Kapitel
„1.3 Adressierung der Sprechstellen“ beschrieben.
3. Schließen Sie ein 15-pol. Sub-D Kabel an den
Sprechstelleneingang der Diskussions-Steuereinheit
MCS 50 an. Schließen Sie an das andere Ende des
Kabels einen Dreifach-Verteiler CA 1513 an.
Schließen Sie je zwei Sprechstellen an einen Dreifach-
Verteiler CA 1513 an. An den letzten Verteiler kön-
nen max. 3 Sprechstellen angeschlossen werden.
4. An die MCS 50/32 können max. 32 Sprechstellen
angeschlossen werden, an die MCS 50/64 max. 64
Sprechstellen in zwei Linien.
Hinweis:
Die Gesamtlänge des Buskabels darf 300 m nicht überschreiten. Jede einzelne Stichleitung in dieser Installation darf nicht länger als
5 m sein.
Sicherheitshinweise
• Beim Anschließen, Entfernen oder Adressieren von Sprechstellen, muß die Steuerzentrale MCS 50 immer ausgeschal-
tet sein.
4. Netzspannung / Netzteil
Das Netzteil ist für eine Eingangsspannung von 85 V - 264 V AC (50/60 Hz) ausgelegt.
Achtung:
Wenn die Sicherung F101 des integrierten Schaltnetzteils (siehe Nr. 200 in „Explosionszeichnung und Ersatzteilliste Diskussionssteuer-
zentrale MCS 50“, Seite 24 bis 25) defekt ist, sollte das gesamte Schaltnetzteil ersetzt werden. Eine andere Sicherung mit einem
höheren Wert als 6,3A kann das Schaltnetzteil zerstören.
Bitte wenden Sie sich an Ihre beyerdynamic-Vertretung.
