24

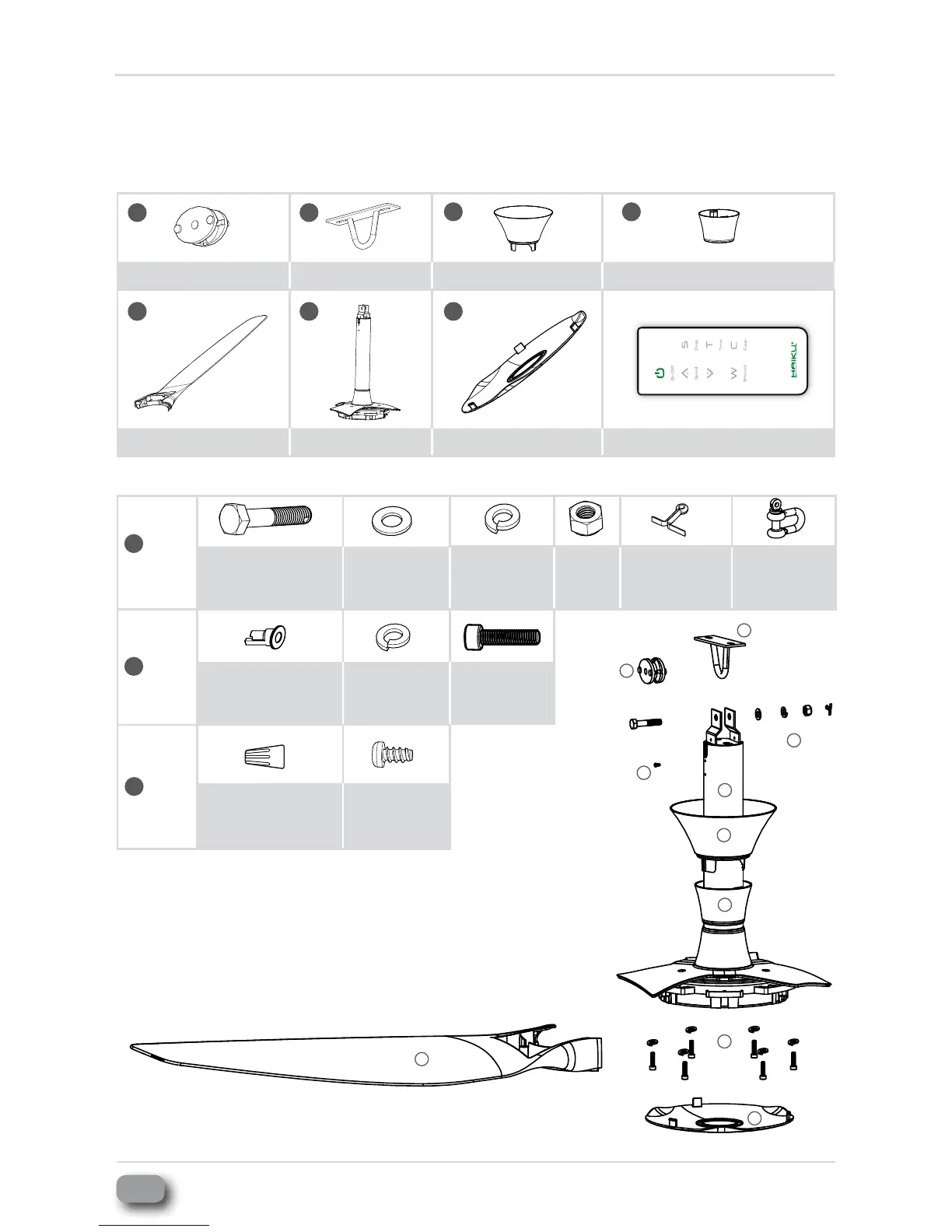

Pièces et matériels
S’il vous manque des pièces ou du matériel nécessaire pour l’installation ou le fonctionnement de
votre ventilateur Haiku, contactez le service technique d'Haiku. Remarque : Les dessins ci-dessous ne
sont pas reproduits à l'échelle réelle.
Douille en caoutchouc Plaque de montage Couvercle de câblage Bordure du couvercle de câblage
(3) Hélice Moteur-moyeu Couvercle inférieur Télécommande*
*Le port de télécommande et le matériel ne sont pas représentés.
Boulon M8
Rondelle plate
de 8mm
Rondelle de
blocage de
8mm
Écrou
M8
Goupille 2 x
2mm
Manille pour
câble de
sécurité*
(6) Oeillet d'hélice
(Haiku Bamboo
uniquement)
(6) Rondelle
de blocage
de 5 mm
(6) Vis
d'hélice M5
(4) Ecrou de fil
(2) Vis du
couvercle de
câblage
*Le câble de sécurité n'est pas montré.
INTRODUCTION SUITE
1
2
3
4
5
6
7
8
9
matériel de
montage
matériel pour
hélices
matériel de
câblage
10
10
9
8
7
6
5
4
2
1
3
