31
ELECTRIQUE SUITE

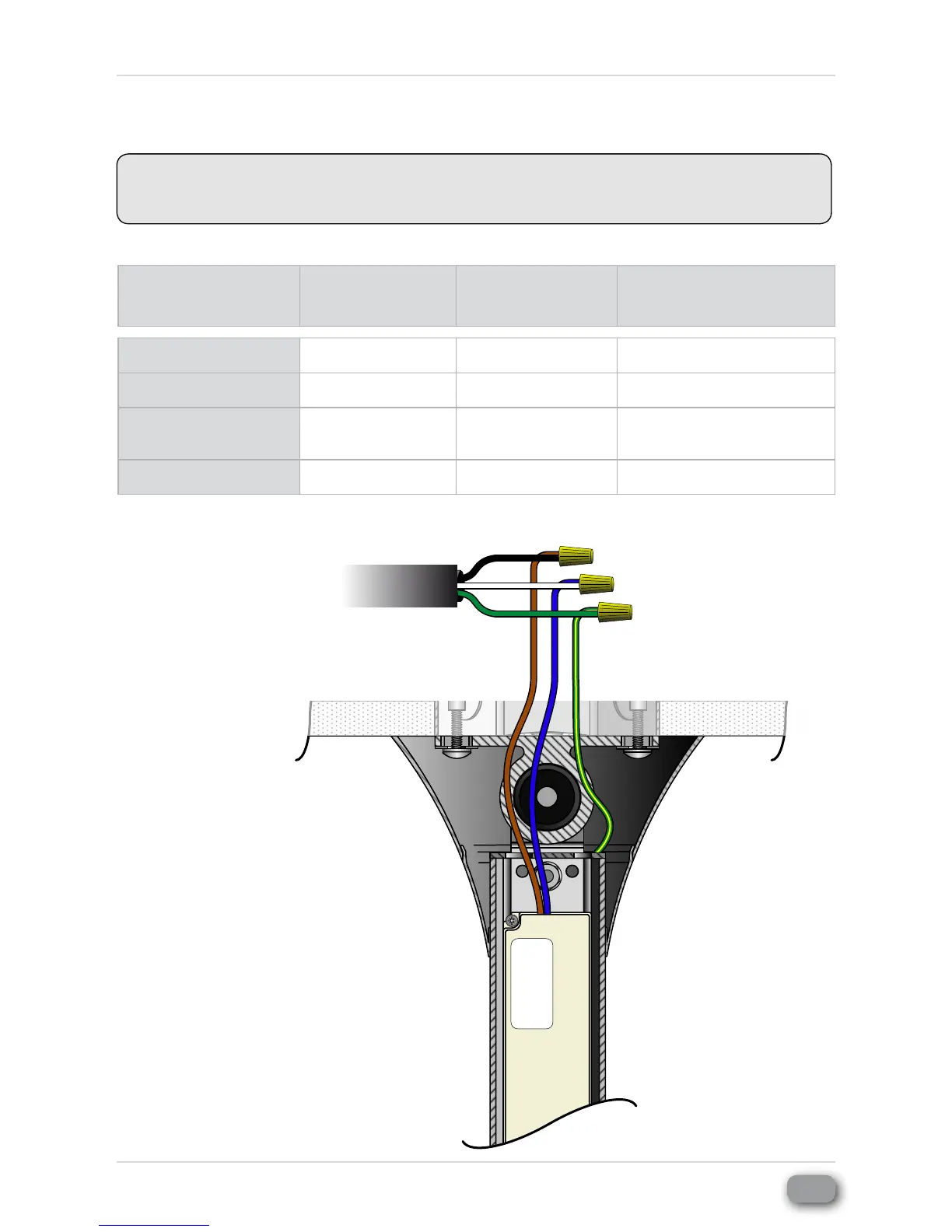

Schéma de cblage
Tableau des couleurs de cblage
Compatible avec 50/60 Hz
Alimentation du ventilateur
couleur du cble
Ligne CA (L1)
Marron
Ligne CA/Neutre (L2/N)
Bleu
Earth/PE « électricité au sol »
(relié au châssis du ventilateur)
Vert avec un traceur jaune
Amérique du Nord
Système de 100-120 V
Noir Blanc Vert ou Cuivre nu
Amérique du Nord
Système de 208-240 V
Noir, Rouge ou Bleu Rouge, Bleu ou Noir Vert ou Cuivre nu
Union européenne (UE),
Royaume-Uni
Système de 220-240 V
Marron, Noir, ou Gris Bleu Vert avec un traceur jaune
Australie*
Système 240 V
Marron ou Rouge Noir ou Bleu Vert avec un traceur jaune
*Note spéciale : Si vous installez le ventilateur en Australie, un électricien agréé doit eectuer
l'installation électrique.
AVERTISSEMENT : Ne pas brancher le ventilateur à une source d'alimentation endommagée ! Ne pas
tenter de résoudre de vous-même des dysfonctionnements ou pannes électriques. Consulter un électricien
qualifié en cas de doute sur l'installation électrique de ce ventilateur.
AC chaud/L1
AC neutre/L2
PE /Earth Ground
« électricité au sol »
Marron
Bleu
Vert/Jau
+12VDC, 30W
Alimentaon
Changé à 100-240VAC 1Ф,
50-60Hz, 0,36A
S'assurer que l'alimentation est coupée avant d'installer ou de réparer le ventilateur !
