Binks TROPHY SERIES - Page 34

77-3049-R2.1 (12/2014)
MX-14 / 20
MX
FIG.1

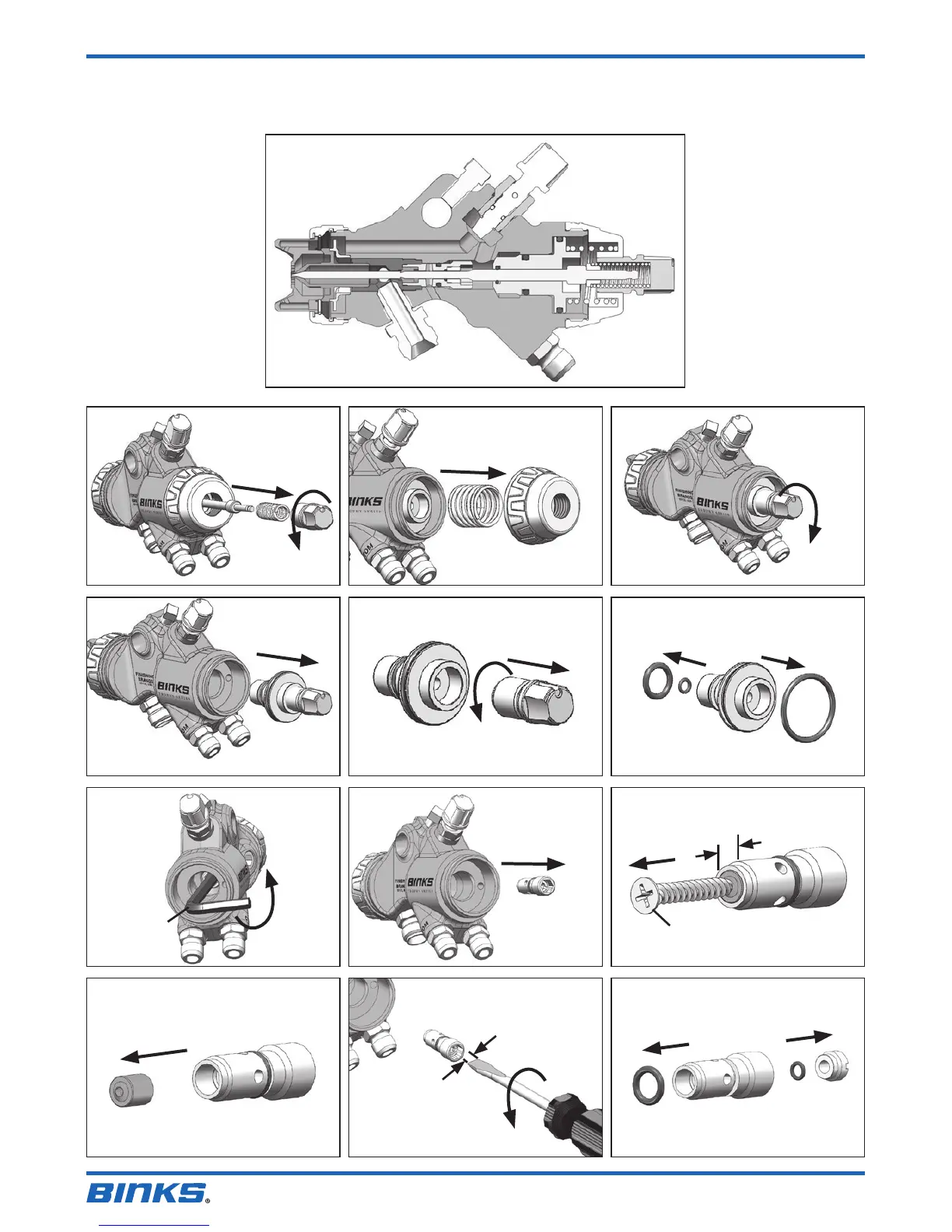

PROCEDIMIENTOS DE REMOCIÓN E INSTALACIÓN DEL PISTÓN Y EL EMPAQUE
(NOTA: DESENSAMBLAJE ILUSTRADO - REVERTIR LA SECUENCIA PARA EL ENSAMBLAJE).
FIG.2 FIG.3 FIG.4
FIG.11 FIG.12 FIG.13
FIG.5 FIG.6 FIG.7
FIG.8 FIG.9 FIG.10
5/16” HEX
TORNILLO # 10 SÓLO PARA
RETIRAR EL EMPAQUE
1/4”
1/4”
