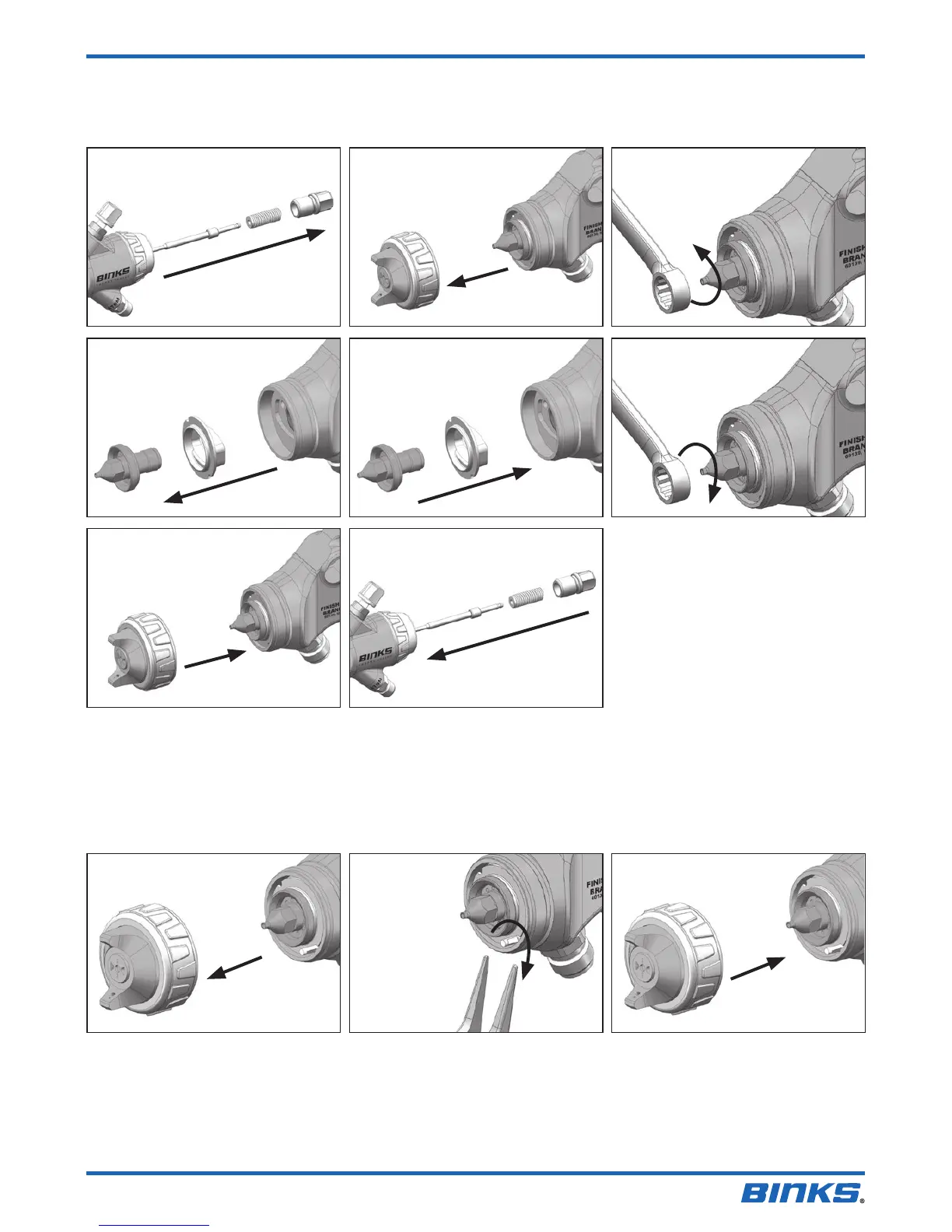

PISTOLA PULVERIZADORA AUTOMÁTICA SERIE "TROPHY" DE BINKS, MANTENIMIENTO
- REMOCIÓN E INSTALACIÓN DE LA AGUJA DE FLUIDO, BOQUILLA Y EL DEFLECTOR
FIG.1 FIG.2 FIG.3
PISTOLA PULVERIZADORA AUTOMÁTICA SERIE “TROPHY” DE BINKS-INSTALACIÓN
DE LA CLAVIJA DE INDEXACIÓN DE LA CUBIERTA DEL AIRE (54-6184)
(OPCIONAL - CARACTERÍSTICA DE INDEXACIÓN EN INCREMENTOS DE 90°)
ALINEAR LA
RANURA Y ESPIGA
3/8”
3/8”
230-240 PULG-LBS
