18 | 챕터 2: 하드웨어 설치
2�7 헤더 & 커넥터

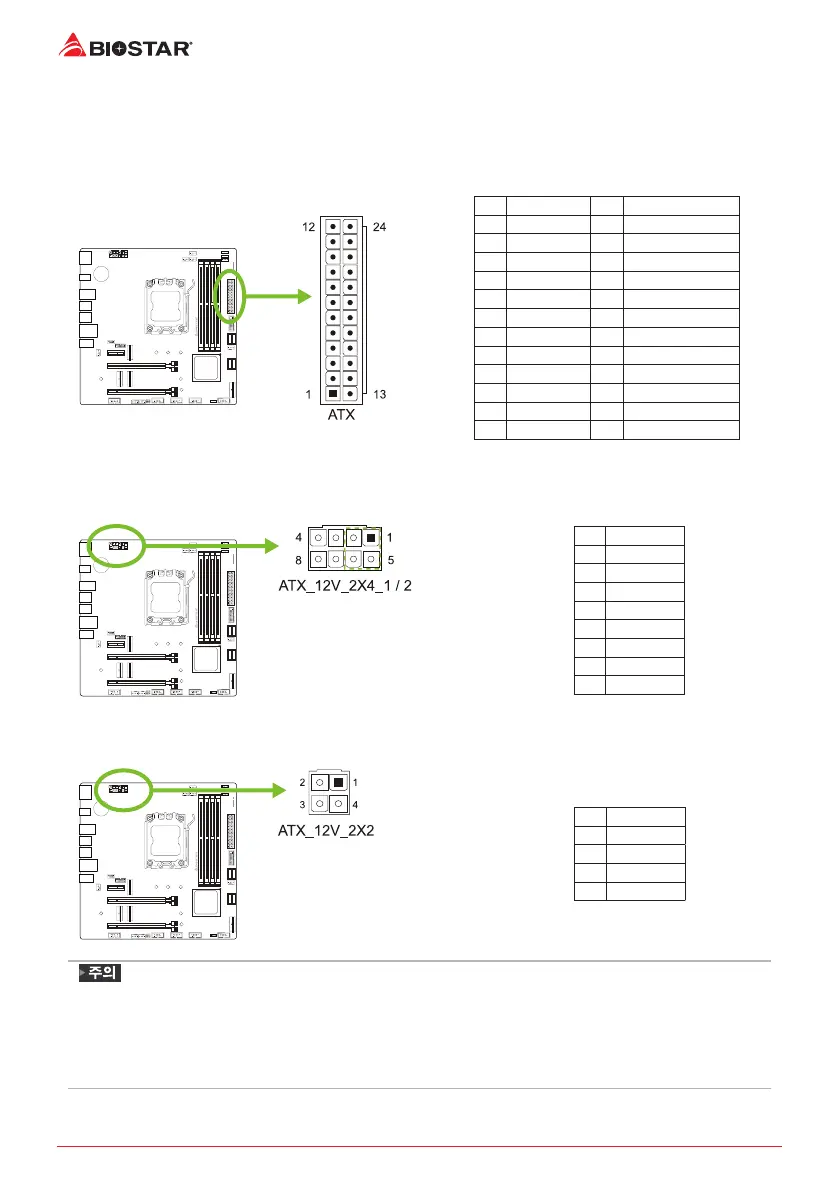

ATXPWR1: ATX 전원 커넥터
더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를
연결하기 전에 올바른 방향인지 확인하여 주십시오.
핀 배열 핀 배열
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 접지 3 접지
16 PS_ON 4 +5V
17 접지 5 접지
18 접지 6 +5V
19 접지 7 접지
20 NC 8 PW_OK
21 +5V 9 대기전압+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 접지 12 +3.3V
ATX_12V_2X4: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V 를 공급합니다 . CPU 전력 플러그가 4 핀이라면 ,
ATXPWR2 의 1-2-5-6 핀에 꽂아주십시오 .
핀 정의
1 +12V
2 +12V
3 +12V
4 +12V
5 접지
6 접지
7 접지
8 접지
ATX_12V_2X2: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V 를 공급합니다 .
핀 정의
1 +12V
2 +12V
3 접지
4 접지
»
시스템을 켜기 전, ATX_12V_2X4과 ATX_12V_2X2 커넥터가 모두 잘 연결되어 있는지
확인하여 주십시오.
»
시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질
수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을
권장합니다.
