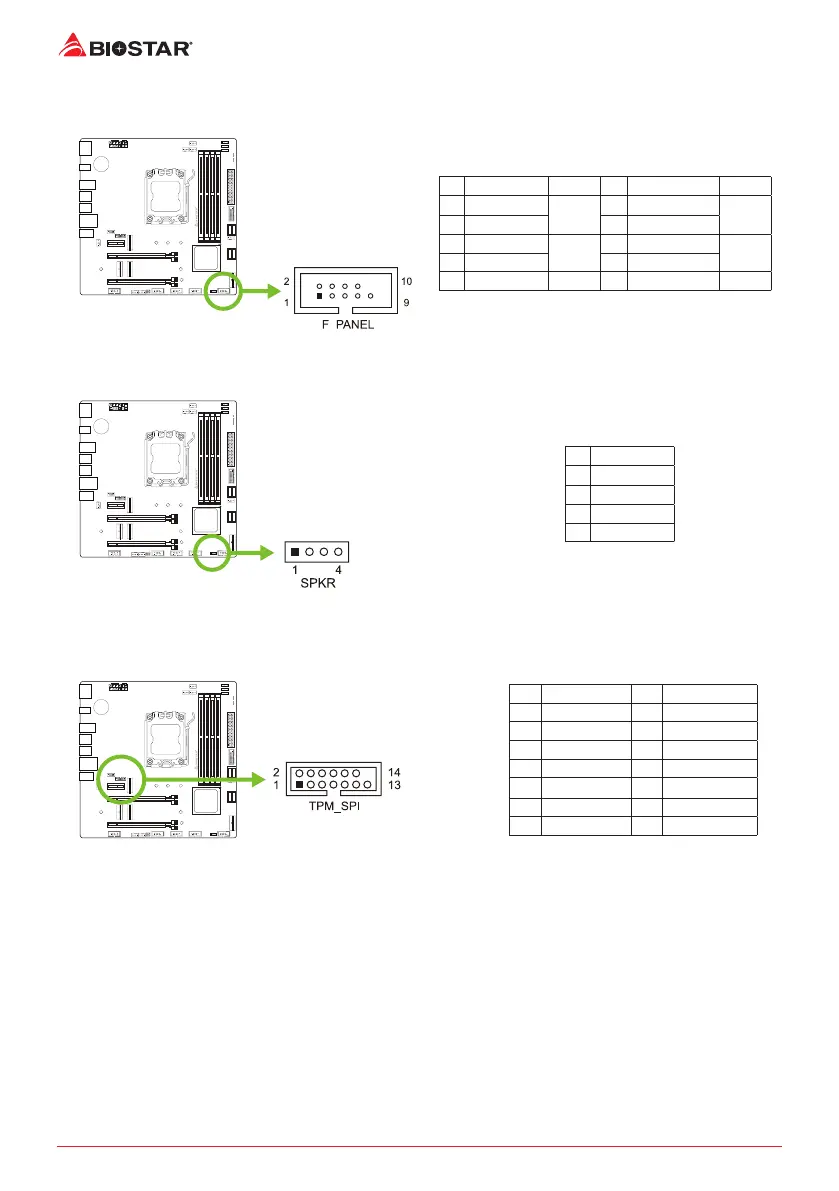

18 | 第二章: 硬體安裝
F_PANEL: 前置面板接頭
此10針腳接頭包含開機,重新啓動,硬碟指示燈和電源指示燈。
定義 功能 定義 功能
1 HDD LED(+)
硬碟指
示燈
2 Power LED (+)
電源指
示燈
3 HDD LED(-) 4 Power LED (-)
5 接地
重啓
按鈕
6 電源按鈕
開機
按鈕
7 重啓 8 接地
9 NC NC 10 Key Key
SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
定義
1 +5V
2 N/A
3 N/A
4 揚聲器
TPM_SPI: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统,可用來儲存金鑰、認證與資料,並增加網路安
全性。
定義 定義
1 +1.8V 2 SPI_PIRQ
3 TPM_RST# 4 TPM_CS
5 N/A 6 N/A
7 +1.8V 8 GND
9 N/A 10 SPI_CLK
11 SPI_MISO 12 SPI_MOSI
13 N/A 14 KEY
