20 | Глава 2: Установка оборудования

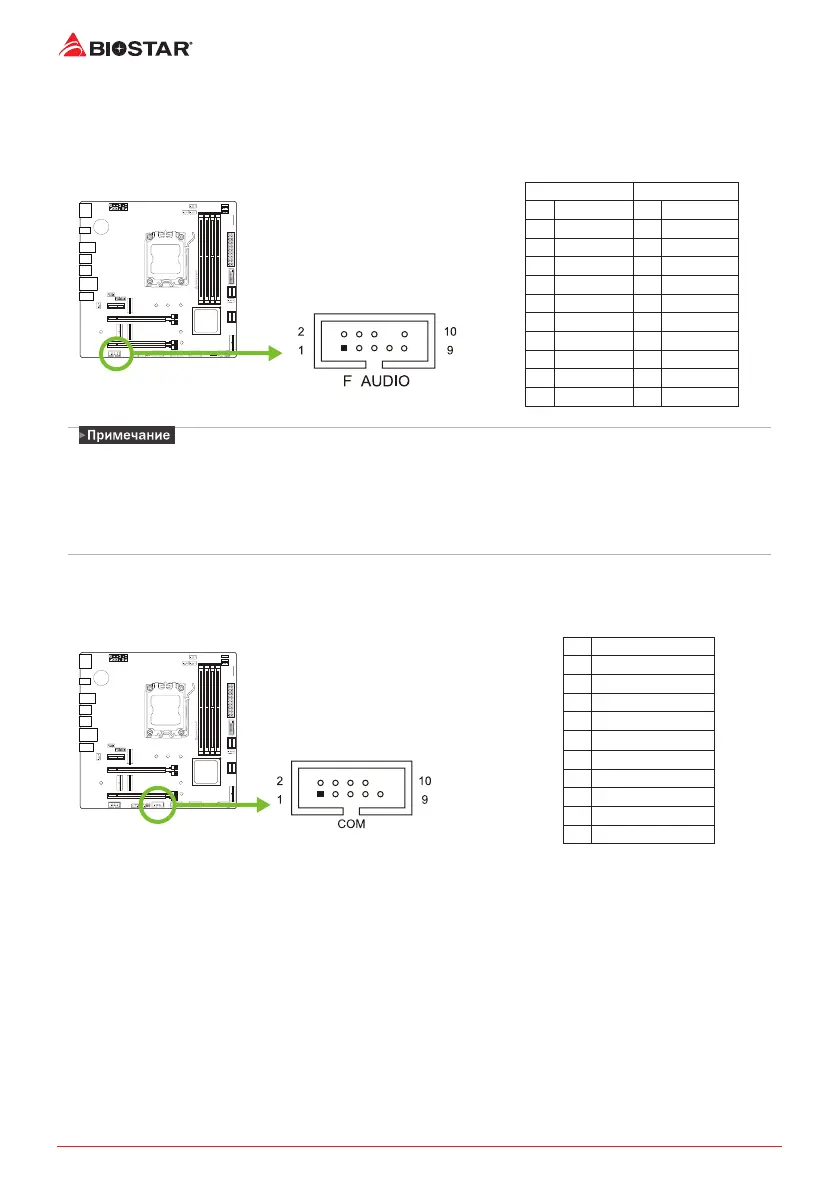

F_AUDIO: штыревой соединитель аудио передней панели
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси
вход/выход аудио передней панели, который поддерживает аудиостандарты HD Audio
(звука высокой четкости) AC’97.
HD Audio AC’97
Pin Назначение Pin Назначение
1 Mic Le in 1 Mic In
2 Ground 2 Ground
3 Mic Right in 3 Mic Power
4 GPIO 4 Audio Power
5 Right line in 5 RT Line Out
6 Jack Sense 6 RT Line Out
7 Front Sense 7 Reserved
8 Key 8 Key
9 Le line in 9 LFT Line Out
10 Jack Sense 10 LFT Line Out
»
»
COM: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Assignment
1 Carrier detect
2 Received data
3 Transmied data
4 Data terminal ready
5 Signal ground
6 Data set ready
7 Request to send
8 Clear to send
9 Ring indicator
10 Key
