Глава 2: Установка оборудования | 11
B660MX-E PRO I B660MH-E PRO

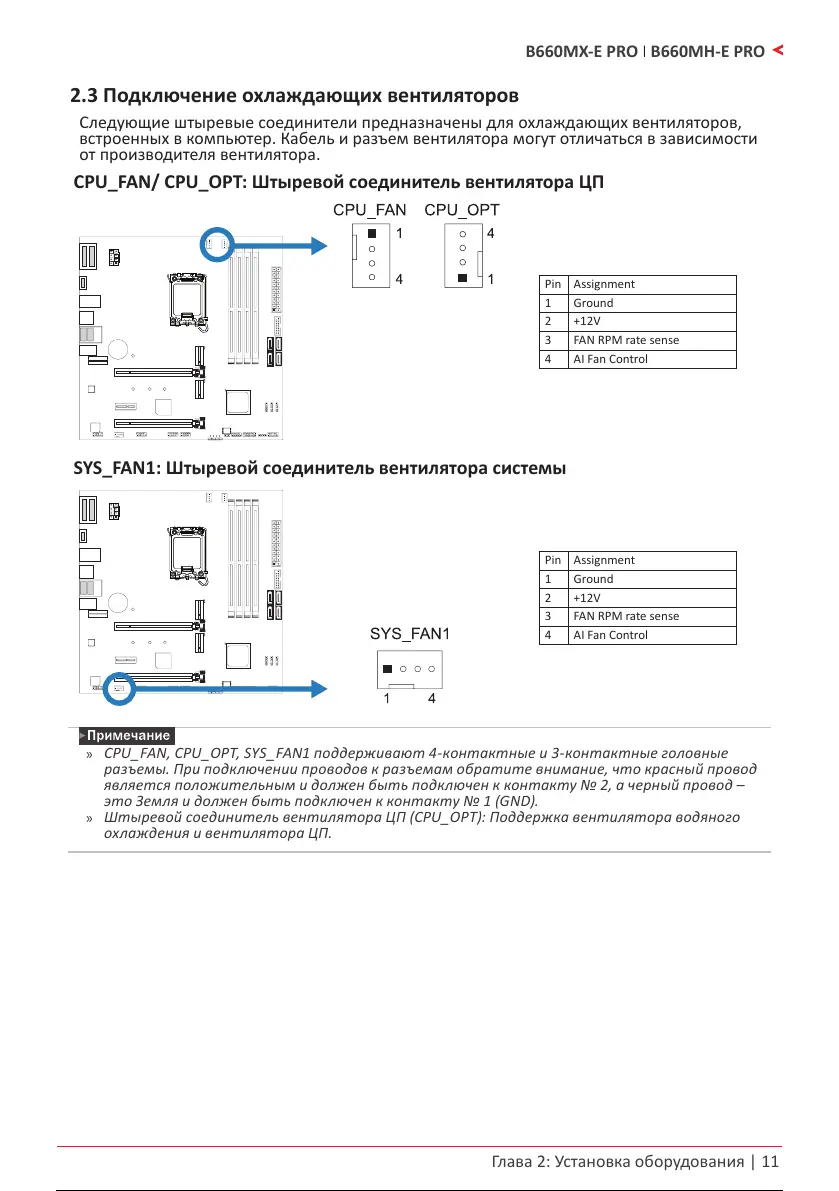

2�3 Подключение охлаждающих вентиляторов
Следующие штыревые соединители предназначены для охлаждающих вентиляторов,
встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости
от производителя вентилятора.
CPU_FAN/ CPU_OPT: Штыревой соединитель вентилятора ЦП
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
SYS_FAN1: Штыревой соединитель вентилятора системы
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
»
»
CPU_FAN, CPU_OPT, SYS_FAN1 поддерживают 4-контактные и 3-контактные головные
разъемы. При подключении проводов к разъемам обратите внимание, что красный провод
является положительным и должен быть подключен к контакту № 2, а черный провод –
это Земля и должен быть подключен к контакту № 1 (GND).
»
»
Штыревой соединитель вентилятора ЦП (CPU_OPT): Поддержка вентилятора водяного
охлаждения и вентилятора ЦП.
51 / 147
