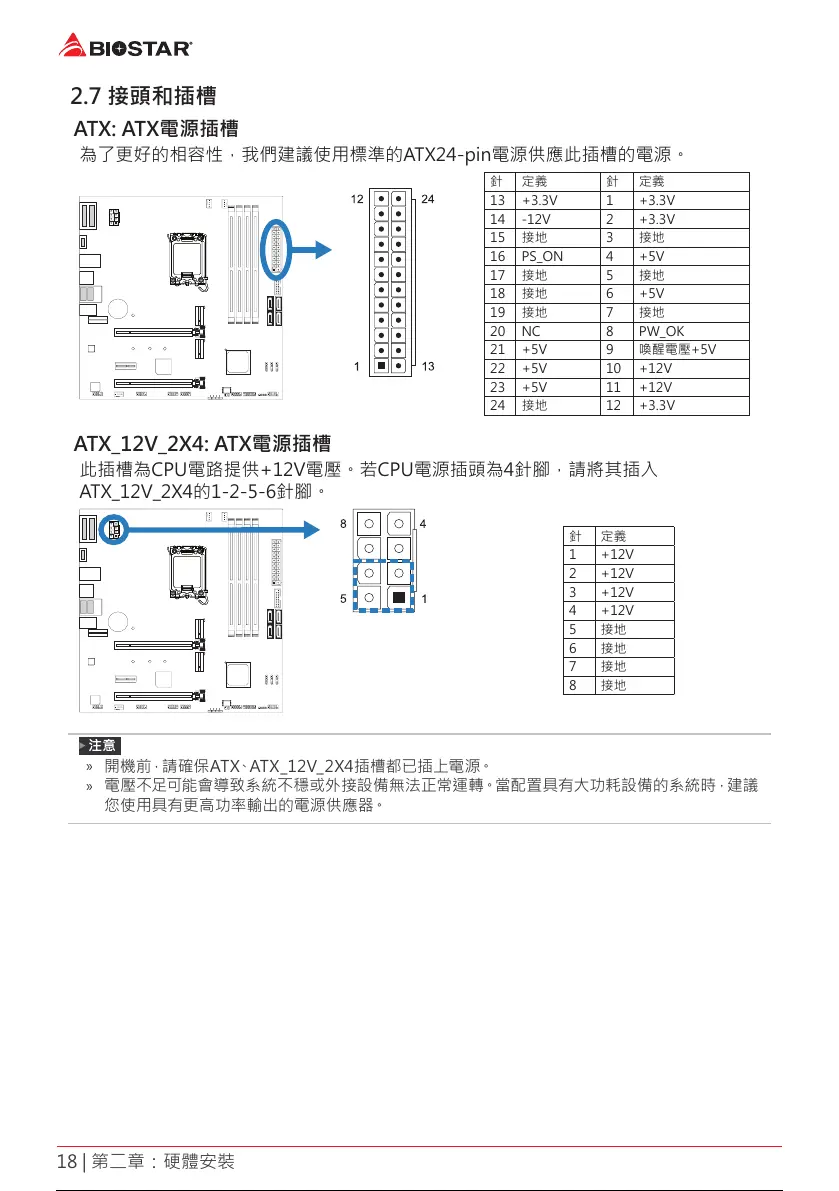

18 | 第二章：硬體安裝

2�7 接頭和插槽

ATX: ATX電源插槽

為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。

針定義針定義

13 +3.3V 1 +3.3V

14 -12V 2 +3.3V

15 接地 3 接地

16 PS_ON 4 +5V

17 接地 5 接地

18 接地 6 +5V

19 接地 7 接地

20 NC 8 PW_OK

21 +5V 9 喚醒電壓+5V

22 +5V 10 +12V

23 +5V 11 +12V

24 接地 12 +3.3V

ATX_12V_2X4: ATX電源插槽

此插槽為CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請將其插入

ATX_12V_2X4的1-2-5-6針腳。

針定義

1 +12V

2 +12V

3 +12V

4 +12V

5 接地

6 接地

7 接地

8 接地

開機前，請確保ATX、ATX_12V_2X4插槽都已插上電源。

電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議

您使用具有更高功率輸出的電源供應器。
