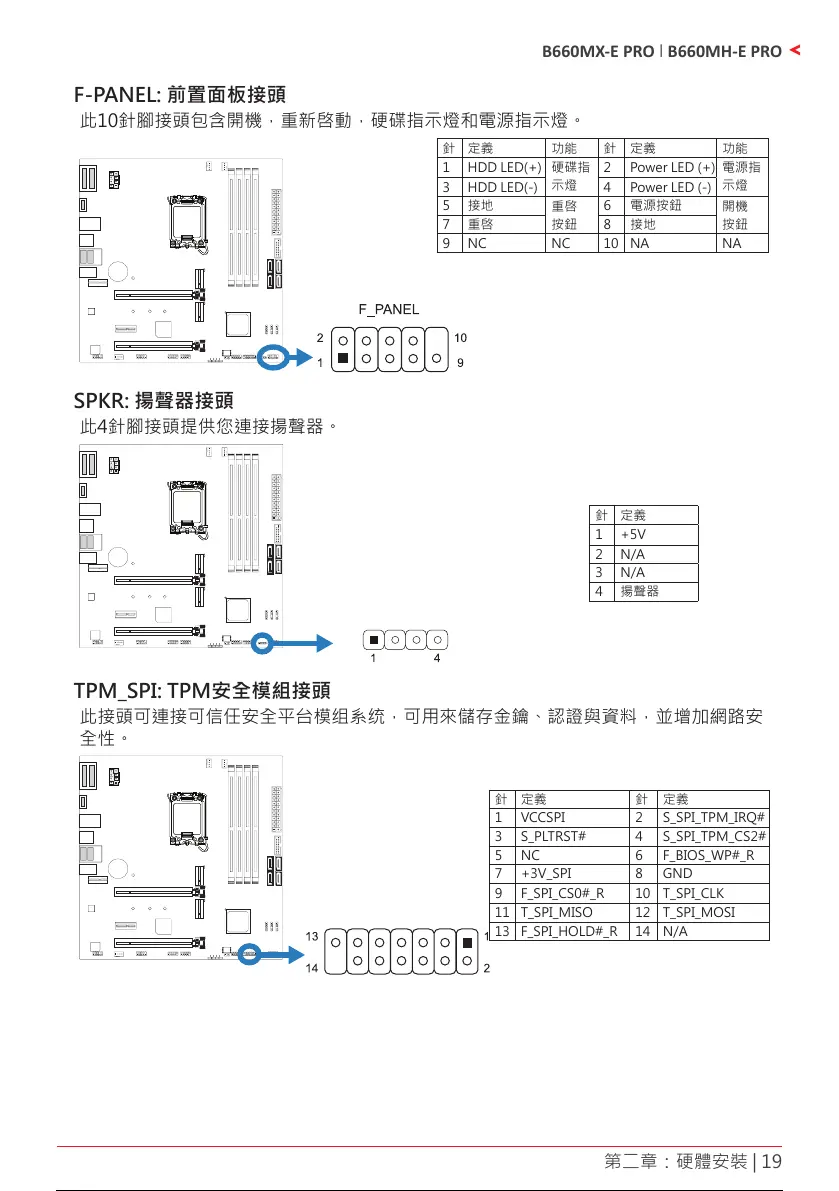

第二章：硬體安裝 | 19
B660MX-E PRO I B660MH-E PRO
F-PANEL: 前置面板接頭
此10針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈。
針 定義 功能 針 定義 功能
1 HDD LED(+)
硬碟指
示燈
2 Power LED (+)
電源指
示燈
3 HDD LED(-) 4 Power LED (-)
5 接地
重啓
按鈕
6 電源按鈕
開機
按鈕
7 重啓 8 接地
9 NC NC 10 NA NA
SPKR: 揚聲器接頭
此4針腳接頭提供您連接揚聲器。
針 定義
1 +5V
2 N/A
3 N/A
4 揚聲器
TPM_SPI: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針 定義 針 定義
1 VCCSPI 2 S_SPI_TPM_IRQ#
3 S_PLTRST# 4 S_SPI_TPM_CS2#
5 NC 6 F_BIOS_WP#_R
7 +3V_SPI 8 GND
9 F_SPI_CS0#_R 10 T_SPI_CLK
11 T_SPI_MISO 12 T_SPI_MOSI
13 F_SPI_HOLD#_R 14 N/A
