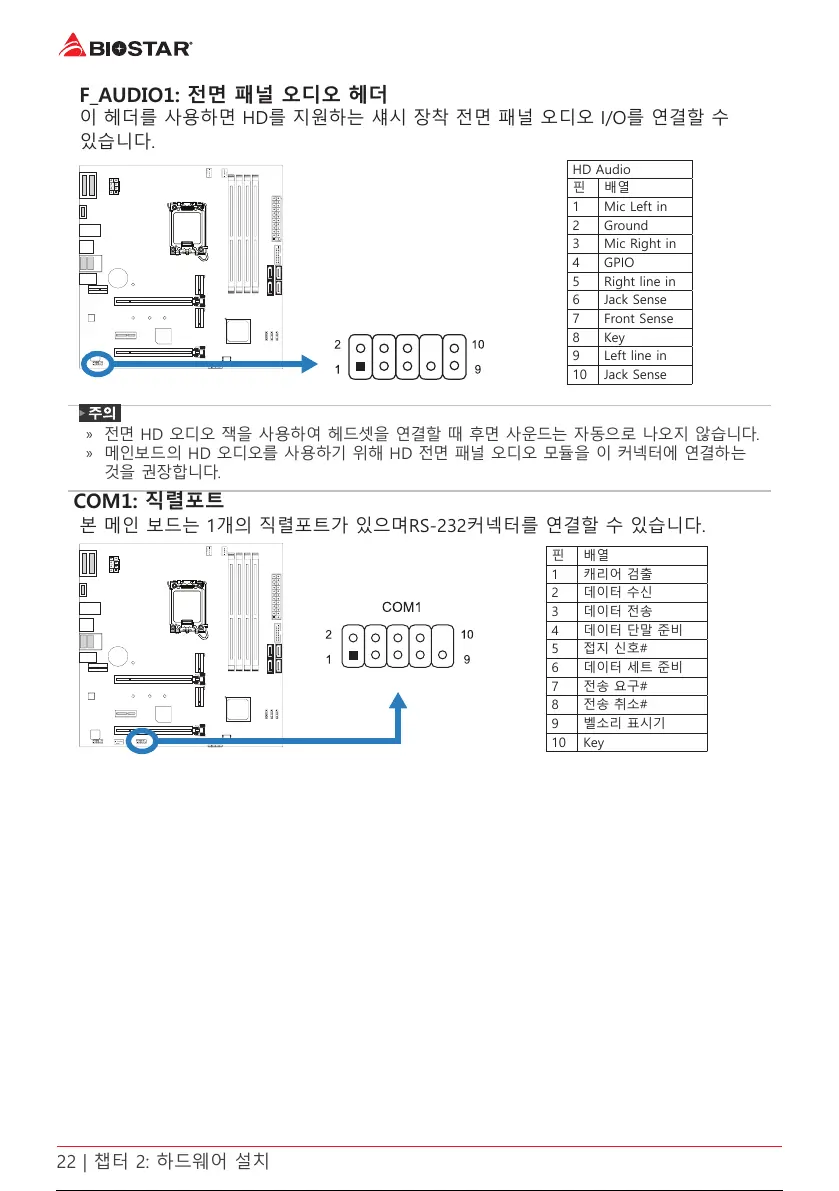

F_AUDIO1: 전면 패널 오디오 헤더

이 헤더를 사용하면 HD를 지원하는 섀시 장착 전면 패널 오디오 I/O를 연결할 수

있습니다.

HD Audio

핀 배열

1 Mic Left in

2 Ground

3 Mic Right in

4 GPIO

5 Right line in

6 Jack Sense

7 Front Sense

8 Key

9 Left line in

10 Jack Sense

전면 HD 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.

메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에 연결하는

것을 권장합니다.

COM1: 직렬포트

본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.

핀 배열

1 캐리어 검출

2 데이터 수신

3 데이터 전송

4 데이터 단말 준비

5 접지 신호#

6 데이터 세트 준비

7 전송 요구#

8 전송 취소#

9 벨소리 표시기

10 Key
