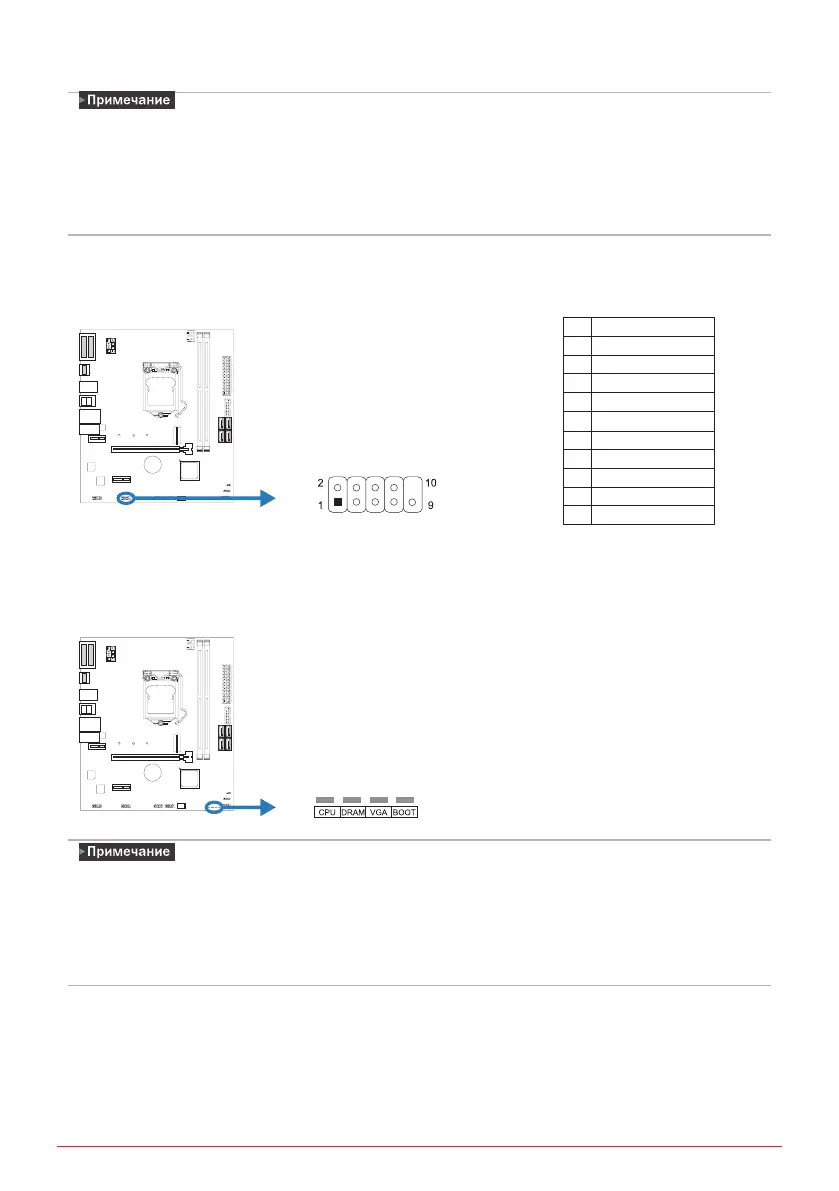

Глава 2: Установка оборудования | 21

»




»



COM1: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Assignment
1 Carrier detect
2 Received data
3 Transmied data
4 Data terminal ready
5 Signal ground
6 Data set ready
7 Request to send
8 Clear to send
9 Ring indicator
10 Key
2�8 Светодиоды
Debug LED: Светодиодные индикаторы отладки
Эти светодиоды показывают состояние материнской платы.
CPU - указывает, что ЦП не обнаружен или
неисправен.
DRAM - указывает, что DRAM не обнаружен
или неисправен.
VGA - указывает, что графический процессор
не обнаружен или неисправен.
BOOT - указывает, что загрузочное
устройство не обнаружено или не работает.

»



»



»


