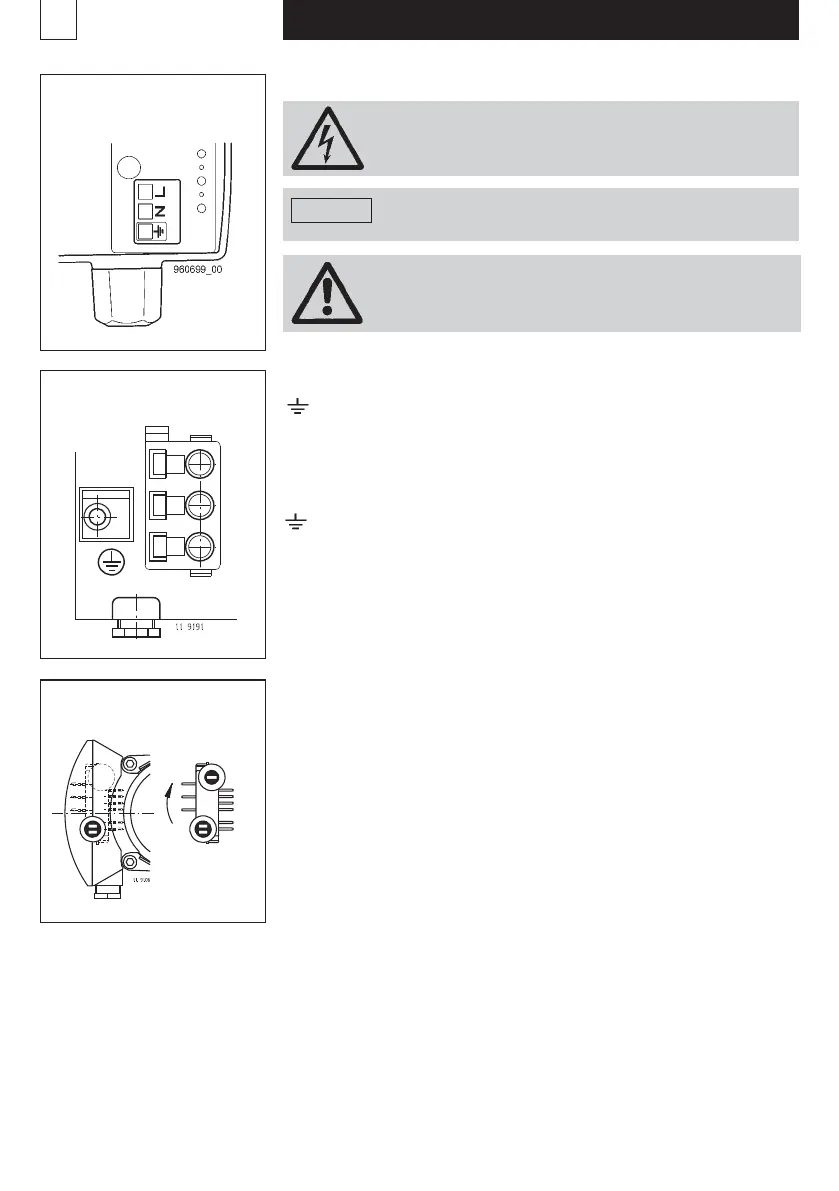

Netzanschluss 3×400 V ( W 313 … W 315)
= Schutzleiter (PE)
U = L1
V = L2
W = L3
U
VW
W 313, W 314 , W 315*
3× 400 V
W 315 , 3× 400 V
5.4 Leistungseinstellung (W 315)
Der Motor hat zwei Drehzahlstufen. Das Umschalten auf
eine andere Drehzahl erfolgt nach Öffnen des Klemmenkastens
durch Drehen des Steckers bei 3×400 V.
Stecker nur bei ausgeschaltetem Netz betätigen
(Versorgungsspannung).
I = niedrige Drehzahl
II = hohe Drehzahl
* W 315, 3× 400 V
Motorschutz notwendig (Stufe II, I)
Netzanschluss 1×230 V (WX 10 … WX 14)
Schutzleiter (PE)
L Leiter
N Neutralleiter
5.2 Anschlussklemmen
5.3 Leistungseinstellung (WX 10 … WX 14, W 313, W 314)
Die Pumpen haben keine Leistungseinstellung – sind intern
auf eine Leistung eingestellt – darf nicht verändert werden.
Der Motor ist kurzschlussfest
und braucht keinen Überlastungsschutz!
Vor jedem Eingriff in den Klemmenkasten muss die
Stromversorgung der Pumpe abgeschaltet werden.
Bei falschem Anschluss und falscher Spannung
kann der Motor beschädigt werden!
Achtung
WX 10, WX 12
WX 13, WX 14
