Afsluiters voor en na de pomp monteren. Daarmee wordt bij moge-
lijke uitwisseling van de pomp het aftappen en vullen van
de installatie voorkomen.

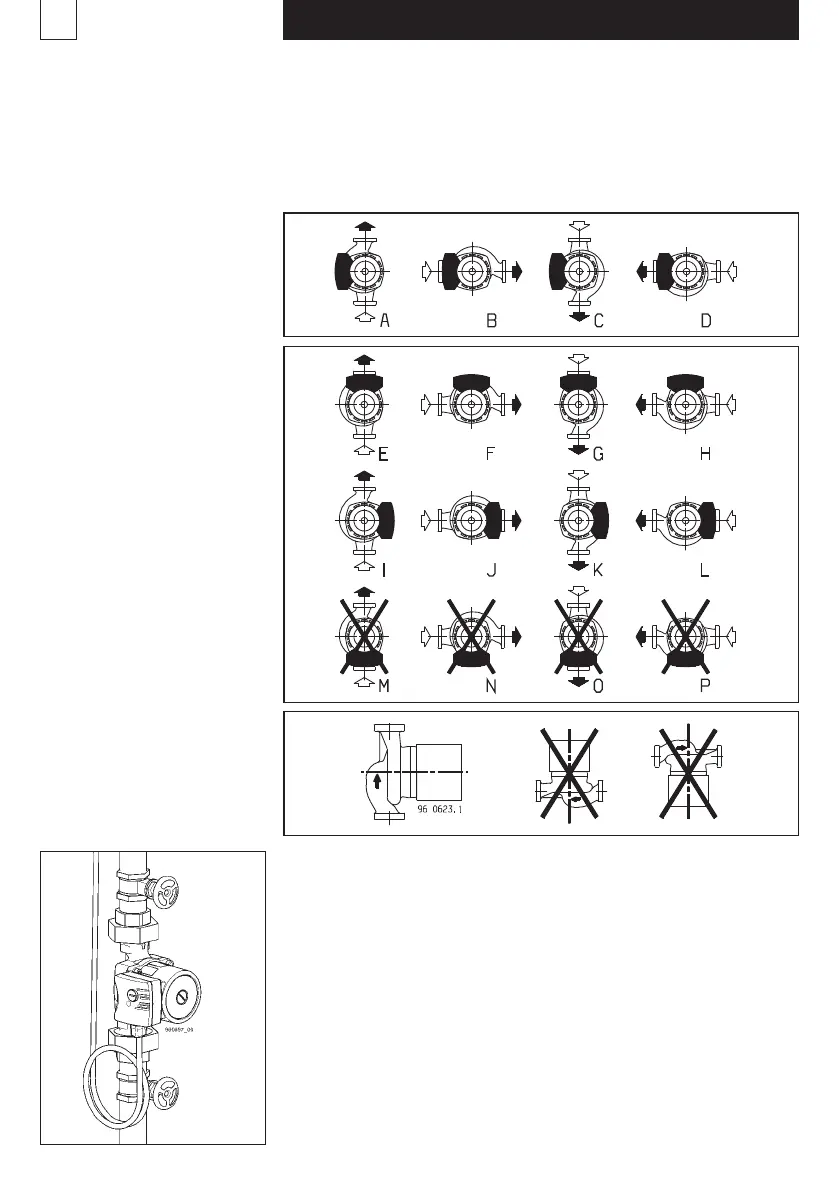

4.2 Positie klemmenkast
Levering is in positie A
(komt overeen met F,K)
De pijl op het pomphuis
geeft de stromingsrichting
aan.
De pompas moet altijd
horizontaal zijn,
nooit loodrecht.
De klemmenkast mag niet
aan de onderzijde zitten
(M,N,O,P), omdat dan
gemakkelijk water
binnendringen kan.
Voor montage van de pomp
kan de klemmenkast telkens
90° gedraaid worden.
Hiervoor 4 inbusbouten
tussen motor en pomphuis
losdraaien en motor in
de gewenste positie draaien.
De O-ring tussen motor en
pomphuis niet verschuiven
of beschadigen.
Inbusbouten weer monteren
en diagonaal aandraaien.
nederlands
45
4. Montage
4.1 Inbouw
Inbouw van de pomp eerst, nadat alle las- en soldeerwerkzaam-
heden aan installatie gereed zijn. Lekwater op pompmotor,
speciaal op klemmenkast vermijden. Het pomphuis spanningsvrij
in installatie monteren.
