deutsch
9
Absperrschieber vor und nach der Pumpe einbauen.
Damit wird bei einem möglichen Austausch der Pumpe
ein Ablassen und Wiederauffüllen der Anlage vermieden.

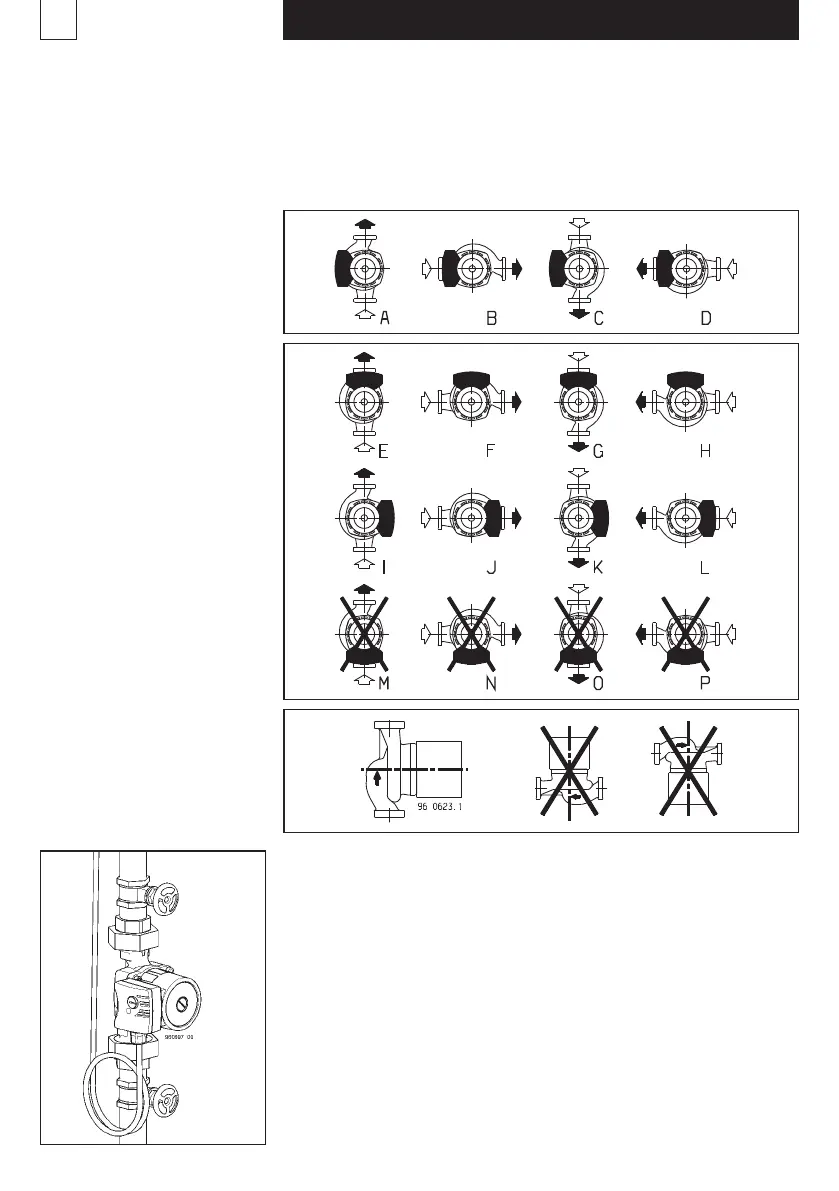

4.2 Montageposition
Lieferzustand ist Position A.
(entspricht Montageposition
F, K )
Der Pfeil auf dem Pumpen-
gehäuse zeigt die Durchfluss-
richtung an. Die Welle muss
immer waagrecht sein,
nie senkrecht.
Der Klemmenkasten darf
nicht nach unten zeigen
(Pos. M,N,O,P), da sonst leicht
Wasser eindringen kann.
Vor der Montage der Pumpe
kann der Klemmenkasten
jeweils um 90° gedreht
werden. Hierzu die
4 Schrauben des Gehäuses
lösen und den Motorkopf
in die gewünschte Klemmen-
kasten-Position drehen.
Dichtung zwischen Motor-
und Pumpengehäuse
nicht verschieben oder
beschädigen.
Nach dem Einsetzen
der Schrauben diese «über
Kreuz» anziehen.
4. Montage
4.1 Einbau
Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten
an der Anlage. Tropfwasser auf den Pumpenmotor, speziell
Klemmenkasten unbedingt vermeiden.
Das Pumpengehäuse spannungsfrei in die Anlage einbauen.
