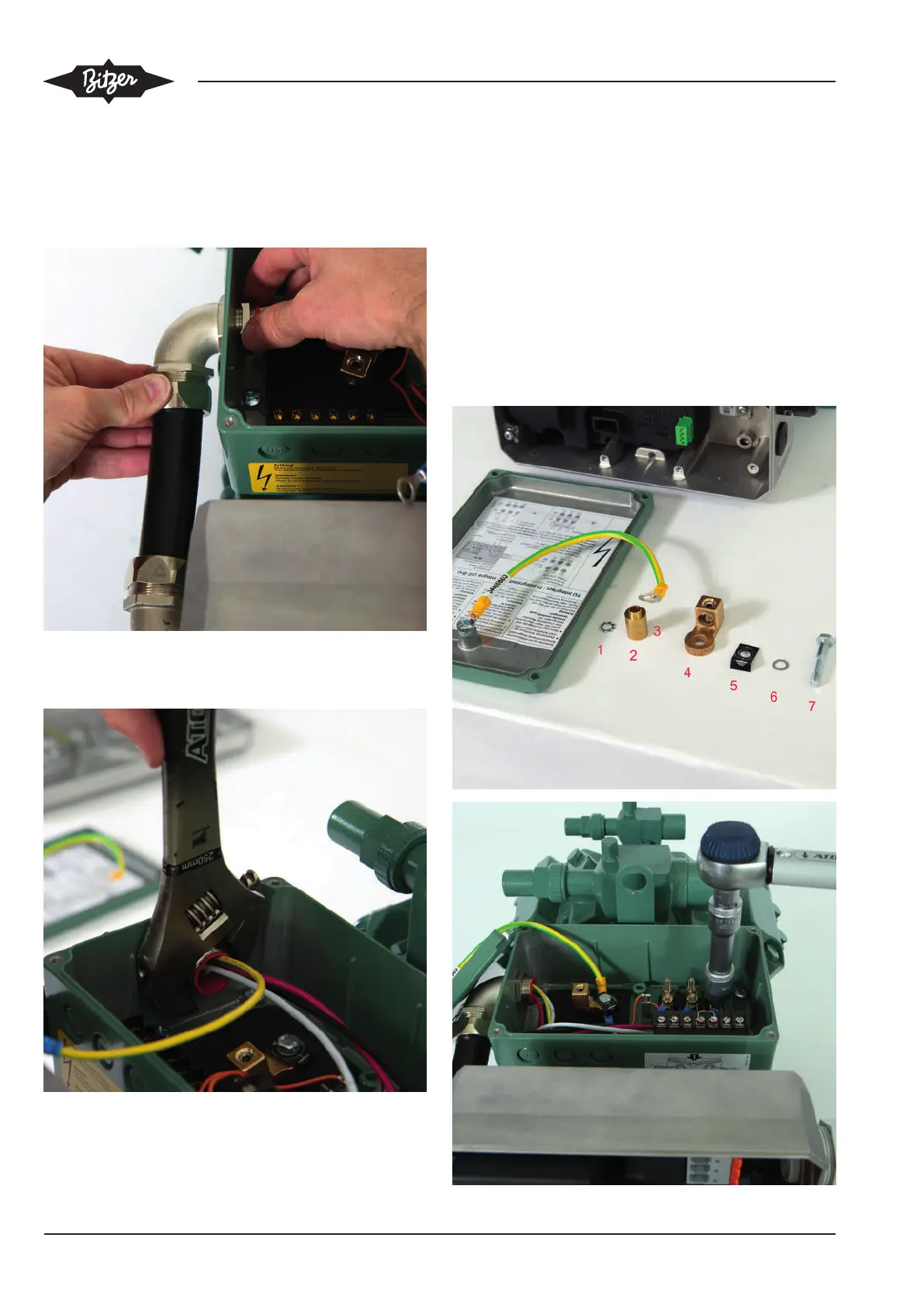

20. Metallschutzschlauch am Frequenzumrichter
festschrauben
▶ Metallschutzschlauch zusammenschrauben und mit
der Mutter an den Anschlusskasten des Verdichters
montieren.
▶ Anschließend Metallschutzschlauch am Anschluss-
kasten des Verdichters mit einem Rollgabelschlüssel
handfest festschrauben.
21. Motorkabel und Schutzleiter an die
Stromdurchführungsplatte montieren
▶ 3 Motorkabel gemäß Aufkleber im Anschlusskasten
mit einem Steckschlüssel an die Stromdurchfüh-
rungsplatte des Verdichters schrauben.
▶ 2DES-3.F1, 7 mm Steckschlüssel (2 Nm)
▶ 4FE(S)-5.F1 .. 4CE(S)-6.F1, 8 mm Steckschlüssel (4
Nm)
▶ Schutzleiter des Anschlusskastendeckels zusammen
mit den anderen Bauteilen mit einem 10 mm Steck-
schlüssel festschrauben (10 Nm). Reihenfolge der
Bauteile beachten (siehe Foto).
