KW-210-2 13

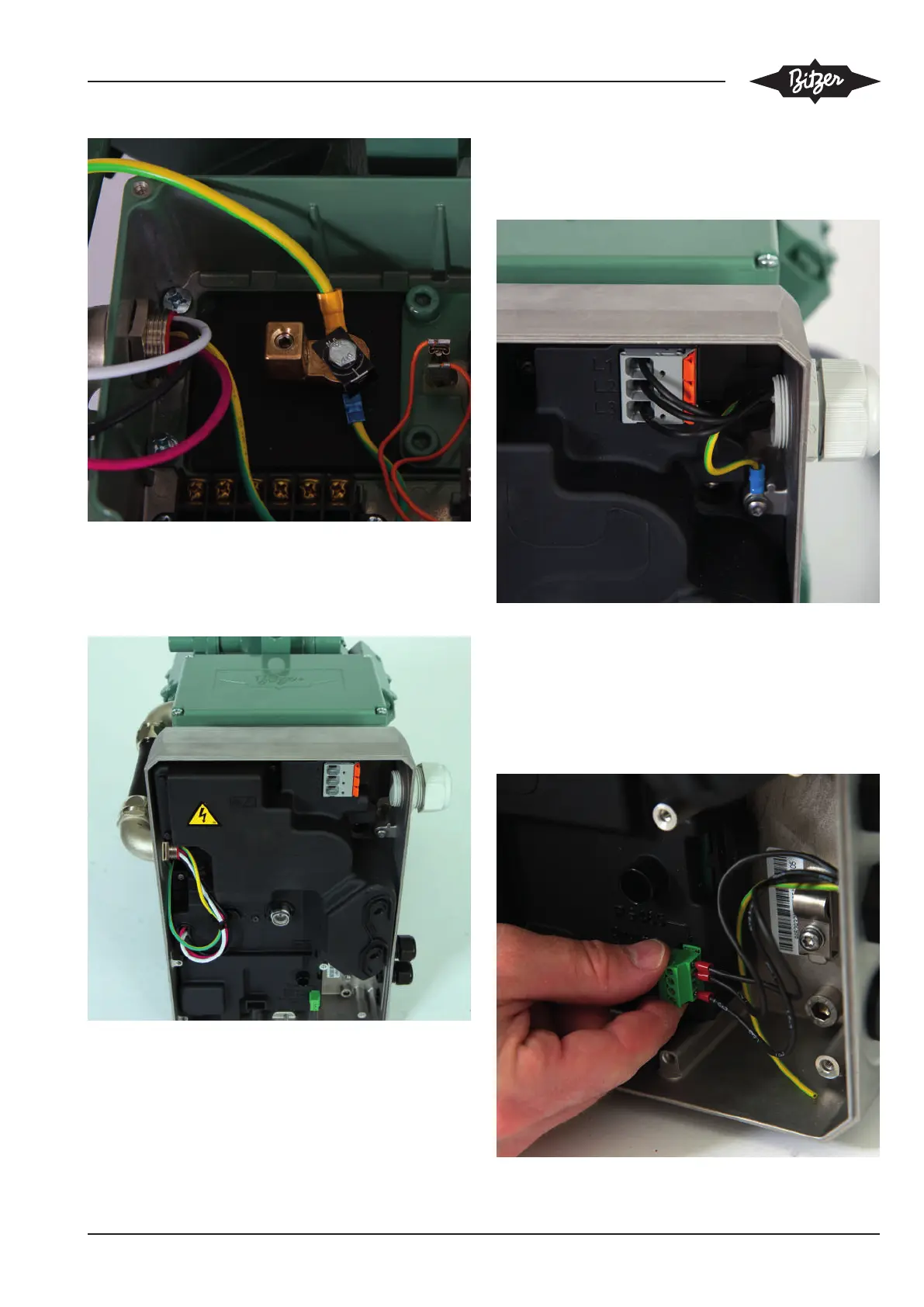

22. Anschlusskasten des Verdichters schließen
▶ Den Deckel des Anschlusskastens mit den 4
Schrauben und einem Schraubenzieher (PH2) hand-
fest festschrauben.
23. Leistungsanschlüsse und Schutzleiter am FU
anschließen
▶ Leistungsanschlüsse L1, L2, L3 (eindrähtige Leiter
und/oder feindrähtige Leiter mit Adernendhülsen)
durch die obere M32x1,5 Kabelverschraubung des
Frequenzumrichters führen und an die Federzug-
klemmen anschließen.
▶ Schutzleiter ebenfalls durch die obere M32x1,5 Ka-
belverschraubung des Frequenzumrichters führen
und mit einem Schraubenzieher (TX25) festschrau-
ben.
24. VARISPEED Verdichter ohne Steuerkarte:
Steuerleitungen anschließen
▶ Bei Einbau eines VARISPEED Verdichters ohne
Steuerkarte in einen ECOSTAR Verflüssigungssatz:
Modbus-Klemmleiste (RS485) aufstecken und Kabel
identisch zum alten Frequenzumrichter mit einem
Schraubenzieher (SL186/2,5x75) daran anschließen.
