25. VARISPEED Verdichter mit Steuerkarte:
Metallschiene, Steuerkarte und Steuerleitungen
anschließen

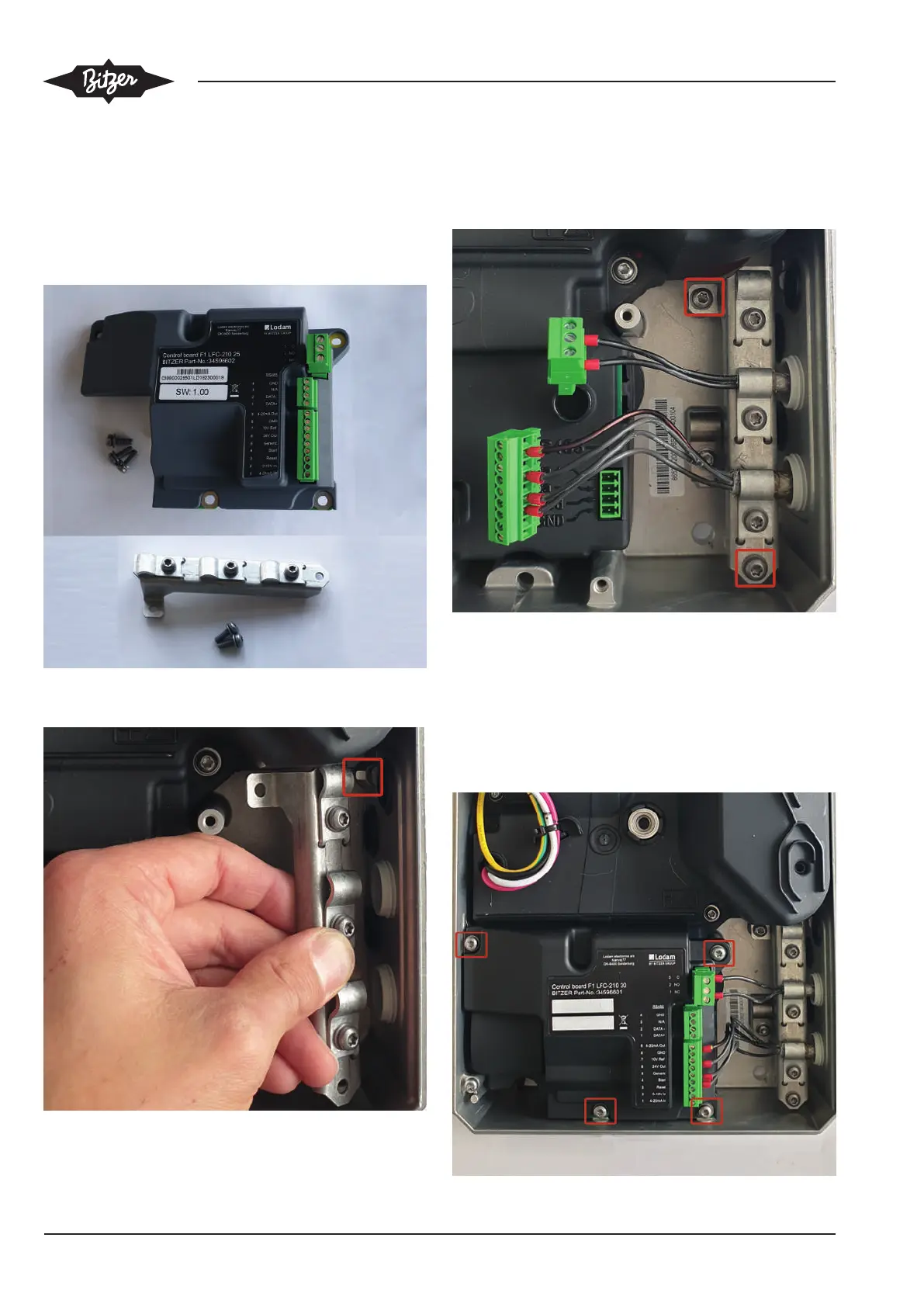

Bei einem VARISPEED Verdichter muss die Metall-
schiene (im Bild unten) zur Abschirmung der Steuerlei-
tungen und die Steuerkarte an den Verdichter ge-
schraubt werden.
▶ Die Metallschiene leicht schräg einsetzen und hinter
die obere Kante schieben.
▶ Metallschiene mit den 2 beiliegenden Schrauben
und einem Schraubenzieher (TX20) an den Fre-
quenzumrichter schrauben. Anzugsmoment 2,5 Nm.
▶ Steuerleitung schirmen.
▶ Anschließend die Steuerkarte mit 4 Schrauben und
einem Schraubenzieher (TX20) an den Frequenzum-
richter schrauben. Anzugsmoment 2,5 Nm.
▶ Klemmleisten auf die Steuerkarte aufstecken und
geschirmte Steuerkabel identisch zum alten Fre-
quenzumrichter mit einem Schraubenzieher
(SL2,5x75) daran festschrauben (Anzugsmoment
0,5 Nm).
