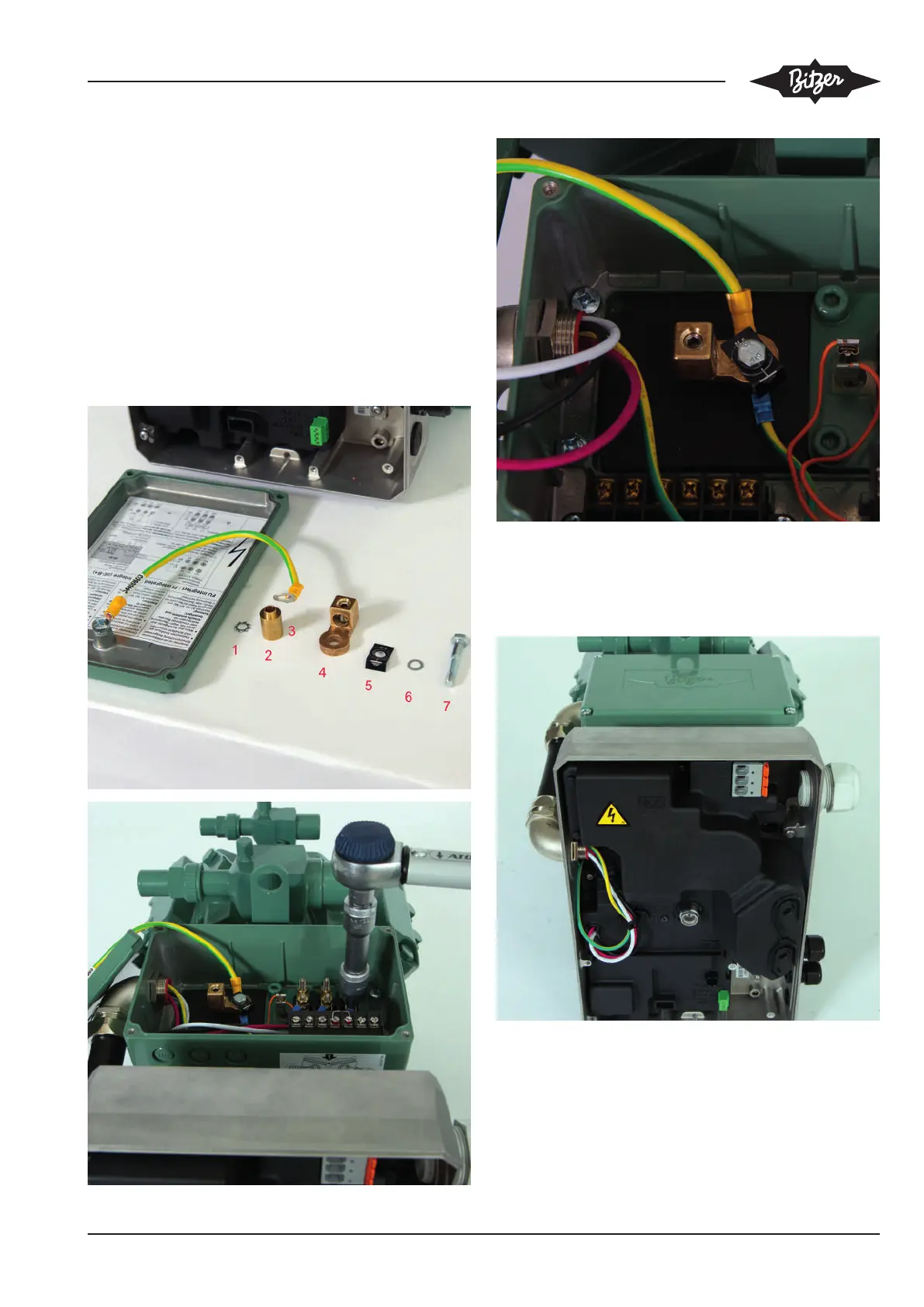

21° Monter les câbles moteur et le conducteur de
protection sur la plaque à bornes
▶ Visser les 3 câbles moteur, conformément à l’auto-
collant dans la boîte de raccordement, sur la plaque
à bornes du compresseur avec une clé à douille.
▶ 2DES-3.F1, clé à douille 7 mm (2 Nm)
▶ 4FE(S)-5.F1 .. 4CE(S)-6.F1, clé à douille 8 mm (4
Nm)
▶ Fixer le conducteur de protection du couvercle de la
boîte de raccordement avec les autres composants
à l’aide d’une clé à douille (10 Nm). Tenir compte de
l’ordre des composants (voir photo).
22° Fermer la boîte de raccordement du
compresseur
▶ Visser à la main le couvercle de la boîte de raccor-
dement avec les 4 vis et un tournevis (PH2).
