KW-210-246

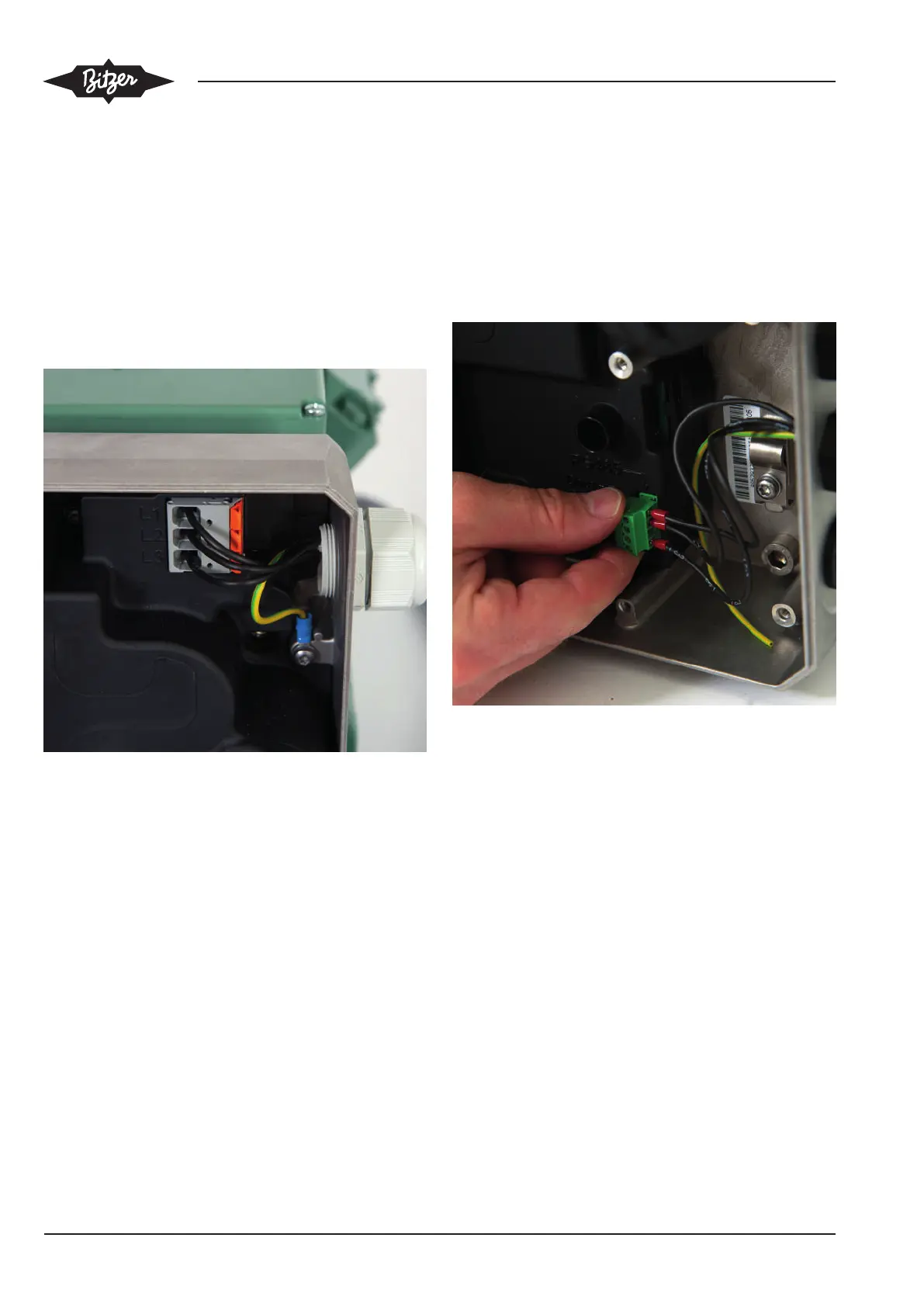

23° Raccorder les raccords de puissance et le
conducteur de protection au CF
▶ Passer les raccords de puissance L1, L2, L3
(conducteurs unifilaires et/ou conducteurs à fil fin
avec embouts de câble) à travers le passe-câble à
vis M32x1,5 supérieur du convertisseur de fré-
quences et les raccorder aux bornes à ressort.
▶ Passer également le conducteur de protection à tra-
vers le passe-câble à vis M32x1,5 supérieur du
convertisseur de fréquences et le serrer à l’aide d’un
tournevis (TX25).
24° Compresseur VARISPEED sans carte de
commande: Raccorder les conduites de
commande
▶ Lors de l’installation d’un compresseur VARISPEED
sans carte de commande dans un groupe de
condensation ECOSTAR: Enficher le bornier Mod-
bus (RS485) et y raccorder le câble avec un tourne-
vis (SL186/2,5x75) de façon identique que pour le
vieux convertisseur de fréquences.
