25. Compresseurs VARISPEED avec carte de
commande: Raccorder le rail métallique, la carte de
commande et les conduites de commande

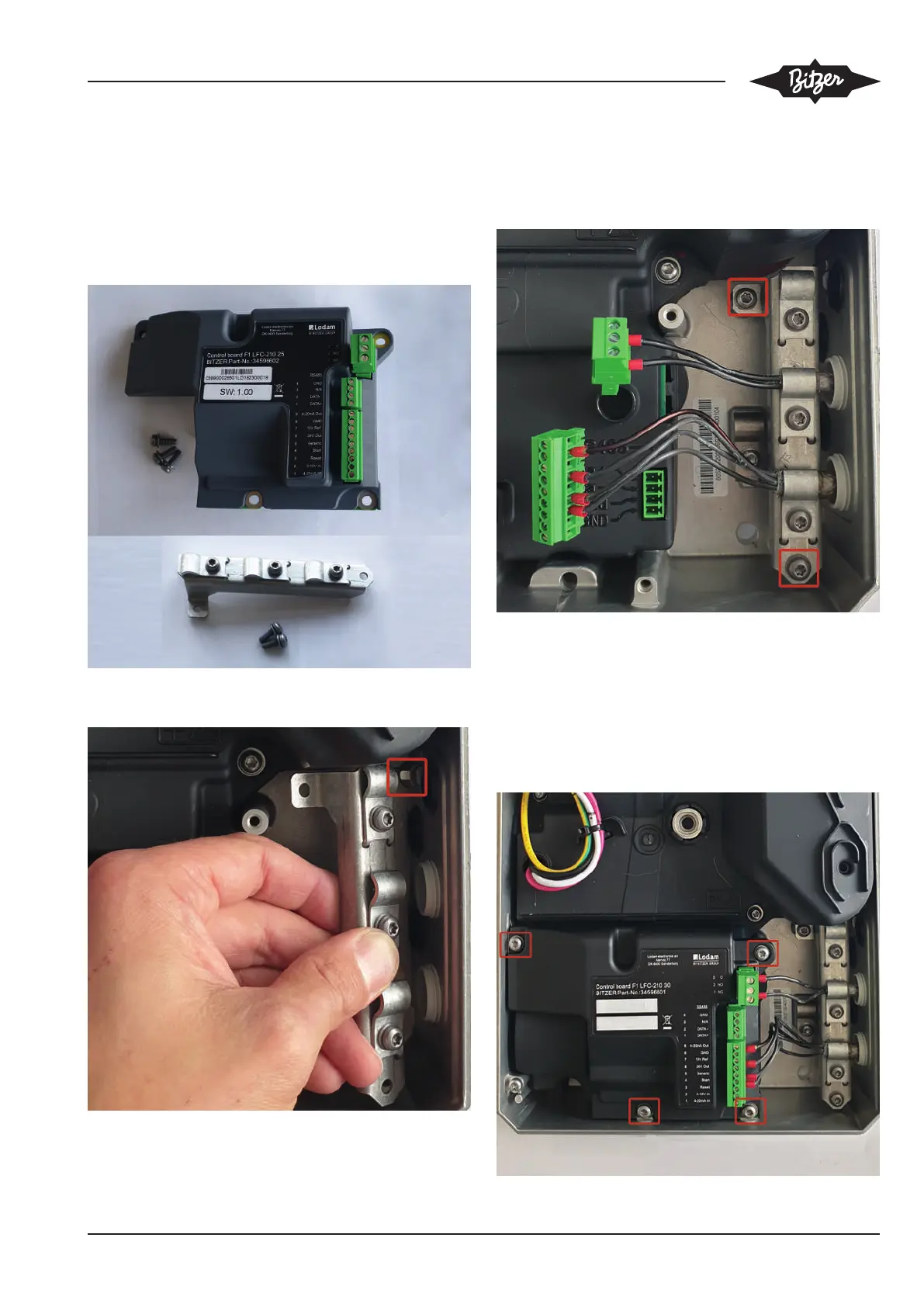

Dans le cas d’un compresseur VARISPEED le rail mé-
tallique (dans la photo au-dessous, pour blinder les
câbles de commande) et la carte de commande doivent
être vissés aux convertisseur de fréquences.
▶ Insérez le rail métallique légèrement incliné et pous-
sez le rail derrière le bord supérieur.
▶ Visser le rail métallique à l'aide de 2 vis avec un
tournevis (TX20) aux convertisseur de fréquences.
Couple de serrage 2,5 Nm.
▶ Blinder les câbles de commande.
▶ Ensuite visser la carte de commande sur le conver-
tisseur de fréquences avec 4 vis jointes et un tourne-
vis (TX20). Couple de serrage 2,5 Nm.
▶ Enficher les borniers sur la carte de commande et y
fixer (couple de serrage 0,5 Nm) les câbles de
commmande blindées avec un tournevis (SL2, 5x75)
de façon identique que pour le vieux convertisseur
de fréquences.
