15
SE-B1
ist im Anschlusskasten fest eingebaut.
Die Messleitungen für Motor-PTC
sind verdrahtet. Weitere Anschlüsse
gemäß Prinzipschaltbild bzw.
Technische Information KT-122.
Druckgas-Temperaturfühler
Sonderzubehör für
4FC-3.2(Y) .. 4NCS-20.2(Y)
44FC-6.2(Y) .. 44NCS-40.2(Y)
4FDC-5Y .. 4NDC-20Y
4VES-6Y .. 4NES-20Y
44VES-12Y .. 44NES-40Y
kann nachgerüstet werden.
Fühlerelement am HP-Anschluss
(2) installieren (Seite 12).
- Verdichter mit integrierter Anlauf-
entlastung:
Der Fühler muss in den Anlauf-
entlastungs-Zylinderkopf einge-
baut werden (siehe Abb. 6).
Messleitungen in Reihe zu den
Motor-PTC schalten (siehe
Prinzipschaltbild).
SE-B1
is mounted inside the terminal box.
The cables for the PTC sensors are
already connected. Other connec-
tions should be made according to
the wiring diagram and Technical
Information KT-122.
Discharge gas temperature
sensor
Special accessory for
4FC-3.2(Y) .. 4NCS-20.2(Y)
44FC-6.2(Y) .. 44NCS-40.2(Y)
4FDC-5Y .. 4NDC-20Y
4VES-6Y .. 4NES-20Y
44VES-12Y .. 44NES-40Y
can be retrofitted.
The sensor should be fitted in the
HP connection (2) (page 12).
- Compressors with integrated start
unloading:
The sensor must be fitted into the
start unloading cylinder head (see
figure 6).
The sensor cable should be con-
nected in series with the motor
PTC sensors (see wiring diagram).
ÏðèáîðSE
-
B1
âñòðîåíâêëåììíóþêîðîáêóêîìïðåññîðà.
PTCäàò÷èêèäâèã àòåëÿóæåïðèñîåäèíåíû.
Äàëüíåéøèåñîåäèíåíèÿâûïîëíÿþòñÿâ
ñîîòâåòñòâèèñïðèíöèïèàëüíîéñõåìîéè
òå õíè÷åñêîéèíôîðìàöèåéKT
1 22.
Çàùèòàîòïåðåãðåâàíàãíåòàåìûì
ãàçîì
Ñïåöèàëüíûéàêñåññóàðäëÿ:
4FC-3.2(Y)..4NCS-20.2(Y)
44FC-6.2(Y)..44NCS-40.2(Y)
4FDC-5Y..4NDC-20Y
4VES-6Y..4NES-20Y
44VES-12Y..44NES-40Y
ìîæåòáûòüìîäåðíèçèðîâàí.
Äà ò÷èêóñòàíàâëèâàåòñÿâ
ïðèñîåäèíåíèåâûñîêîãîäàâëåíèÿ
HP(2)(ñì.ñòð.1 2).
Äëÿêîìïðåññîðîâñîâñòðîåííûì
óñòðîéñòâîìðàçãð óçêèïðèïó ñêå
äàò÷èêäî ëæåíáûòüóñòàíîâëåíâ
ñîîòâåòñòâóþùóþã îëîâêóöèëèíäð à
(ðèñ.6).
Äàò÷èêäî ëæåíáûòüïîñëåäîâàòåëüíî
ñîåäèíåíñPTC
äàò÷èêàìèâîáìîòêàõ
ìîòîðà.(ñì.ñxåìóïî äêëþ÷åíèÿ).
KB-100-6 RUS

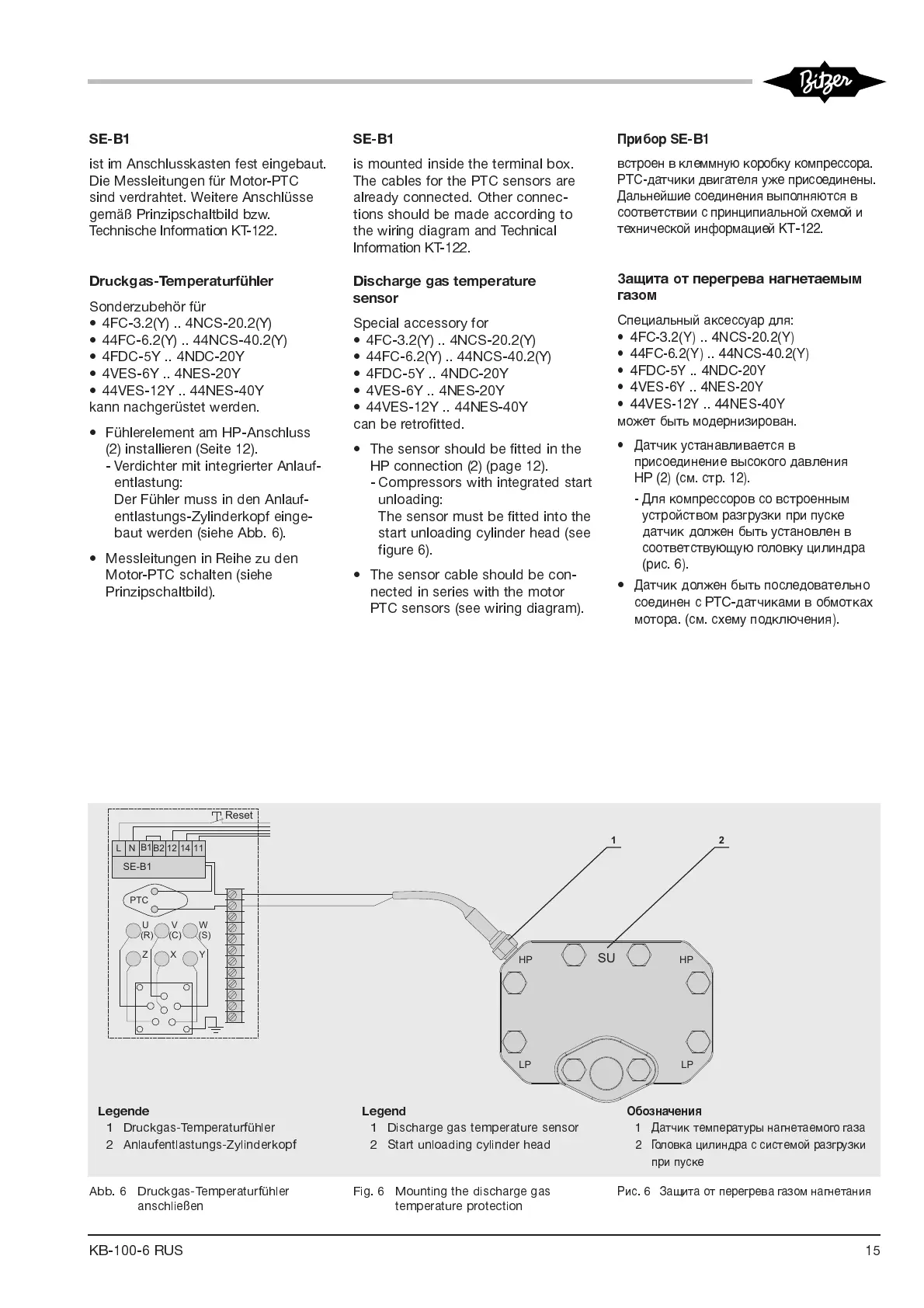

Abb. 6 Druckgas-Temperaturfühler
anschließen
Fig. 6 Mounting the discharge gas
temperature protection
Ðèñ.6 Çàùèòàîòïåðåãðåâàãàçîìíàãíåòàíèÿ
Îáîçíà÷åíèÿ
1 Äàò÷èêòåìïåðàòóðûíàãíåòàåìîãîãàçà
2Ãî ëîâêàöèëèíäðàññèñòåìîéðàçãð óçêè
ïðèïóñê å
Legend
1 Discharge gas temperature sensor
2 Start unloading cylinder head
Legende
1 Druckgas-Temperaturfühler
2 Anlaufentlastungs-Zylinderkopf
