7.7 Wellenabdichtung tauschen
Die Verdichter OS.(A)74-EX sind mit einer speziellen
Wellenabdichtung ausgeführt (Sonderausführung für
den Einsatz in explosionsgefährdeten Bereichen, siehe
Abbildung 6, Seite 16). Diese Wellenabdichtung unter-
scheidet sich von der Standard-Wellenabdichtung
durch die beiden Anschlüsse für die Ölvorlage und
durch eine spezielle Dichtlippe.
Wellenabdichtung entsprechend der Wartungsanleitung
SW-500 aus- und einbauen.
Besonderheiten bei Montage der neuen statischen
Einheit
Um eine Beschädigung der Dichtlippe zu vermeiden,
muss unbedingt die im Bausatz “Wellenabdichtung” en-
haltene Montagehülse verwendet werden.
• Montagehülse über die Welle bis zum Anschlag auf-
setzen.
GEFAHR
Explosionsgefahr durch schadhafte Dichtlippe!
Neue statische Einheit über Montagehülse auf-
schieben.
Dabei äußerst vorsichtig arbeiten! Keinesfalls
verkanten!
• Zuletzt Anschlüsse, Schläuche und Vorratsbehälter
für Ölvorlage montieren (siehe Kapitel Wellenabdich-
tung, Seite 7).
• Vor dem Start des Verdichters sicherstellen, dass
die Ölvorlage der Wellenabdichtung mit Öl befüllt ist.

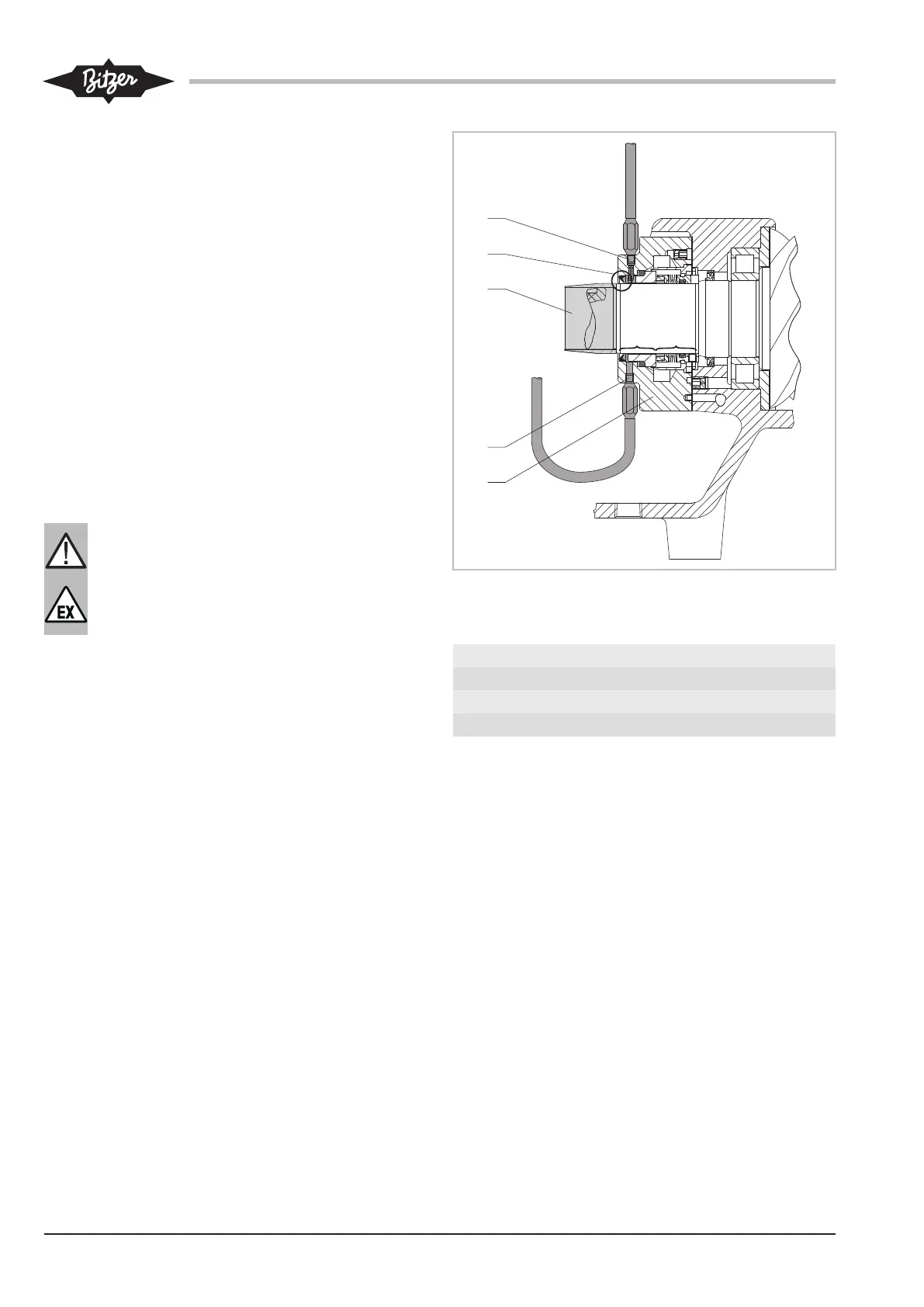

Abb.6: Wellenabdichtung OS.(A)74-EX Sonderausführung für den
Einsatz in explosionsgefährdeten Bereichen, Ölvorlage ist dunkelgrau
dargestellt
1 Anschluss Ölvorlage 2 Anschluss Ölvorlage
3 Dichtlippe 4 Montagehülse
5 Statische Einheit 6 Rotierende Einheit
7 Abschlussdeckel
