SB-509-26
4.1 Leistungsregelung mit Magnetspulen in Ex-
geschützter Ausführung
• Option
• ATEX-Kennzeichnung (Ex) II 2G Ex mb IIC T4 Gb X
• Technische Details siehe Typschild der Spule sowie
Ex-Schutz-Betriebsanleitung und Konformitätsbe-
scheinigung des Spulenherstellers.
Um Transportschäden zu vermeiden, werden die Ex-
geschützten Magnetspulen als Beipack ausgeliefert.
• Spulen auf Ankerrohre aufschieben und befestigen.
• Kabel entsprechend Prinzipschaltbild anschließen
(siehe Kapitel Prinzipschaltbilder OS.(A)74.-EX, Sei-
te 11).
• Für OS.7441-EX wird nur eine Spule benötigt.
GEFAHR
Explosionsgefahr durch die Verwendung nicht
Ex-zugelassener Magnetspulen!
Ausschließlich für den Einsatz in explosionsfähi-
ger Atmosphäre zugelassene und von BITZER
freigegebene Magnetspulen verwenden!

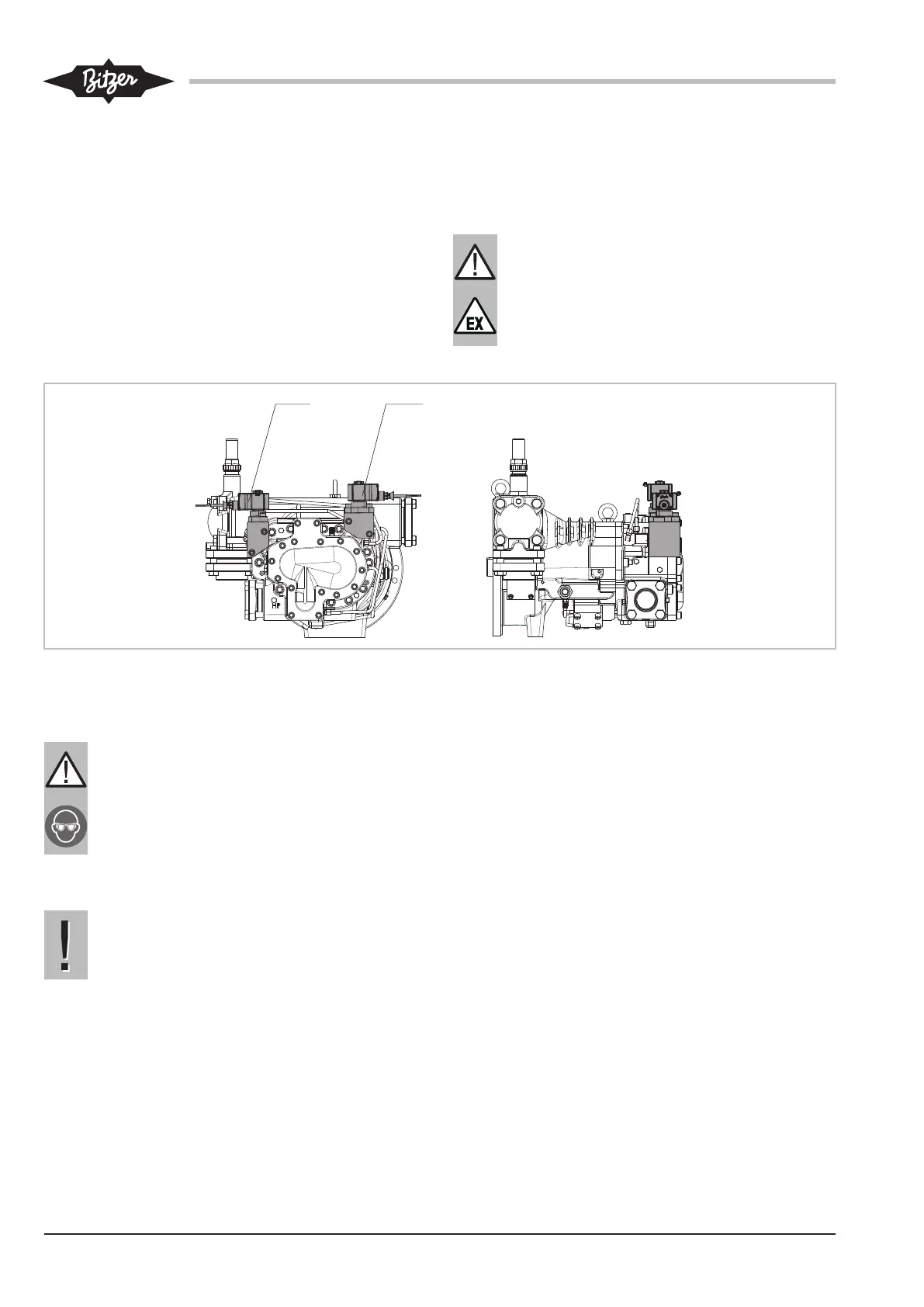

Abb.1: OS.(A)74 mit Ex-geschützten Magnetspulen
4.1.1 Leistungsregelung nachrüsten
WARNUNG
Verdichter steht unter Druck!
Schwere Verletzungen möglich.
Verdichter auf drucklosen Zustand bringen!
Schutzbrille tragen!
• Blindflansche entfernen.
HINWEIS
Verdichterschaden möglich!
Magnetspulen exakt vertikal montieren!
Die Ex-geschützten Magnetspulen dürfen nicht direkt
auf den vertikal orientierten Flanschflächen montiert
werden.
• Zwischenflansche und Ankerrohre so montieren,
dass die Ankerrohre exakt vertikal ausgerichtet sind.
• Spulen auf Ankerrohre aufschieben und befestigen.
• Kabel entsprechend Prinzipschaltbild anschließen
(siehe Kapitel Prinzipschaltbilder OS.(A)74.-EX, Sei-
te 11).
4.2 Anlaufentlastung ohne Leistungsregelung
Wenn keine Leistungsregelung benötigt wird, kann der
Verdichter werksseitig mit zwei Blindflanschen inkl.
spezieller Dichtungen bestückt werden. Beim Start ist
damit ein entlasteter Anlauf gewährleistet.
4.3 Kupplung
Eine Kupplung, die im Ex-geschützten Bereich einge-
setzt werden darf, muss vom Hersteller speziell für die-
sen Bereich freigegeben sein. Nähere Informationen
siehe Typschild der Kupplung sowie ATEX-Betriebsan-
leitung und Konformitätsbescheinigung des Kupplungs-
herstellers.
