DB-200-534
AVIS
Ne pas surchauffer les vannes d'arrêt!
Refroidir les vannes pendant et après le bra-
sage.
Température de brasage maximale: 700°C!
Durant les travaux de brasage et de soudage, rincer les
secteurs de tuyauterie concernés avec du gaz de pro-
tection.
Propreté des tubes
En règle générale, n'utiliser que des conduites et des
composants d'installation qui
• sont propres et secs à l'intérieur (sans calamine, ni
copeaux de métal, ni couches de rouille ou de phos-
phate) et
• qui sont livrés hermétiquement fermés.
4.7.1 Monter la soupape de décharge
Filet intérieur 3/8-18 NPTF: Monter la soupape de dé-
charge.
Filet extérieur 1 1/4-12 UNF: Visser la soupape de dé-
charge dans l’adaptateur. Puis fixer l’adaptateur sur le
réservoir sous pression avec l’écrou-raccord.
Adaptateurs disponibles voir figure 1, page 34.
366 005 03
SW 22
1/2"-14 NPTF
1 1/4"-12 UNF
366 005 04
SW 12
G 1/2
1 1/4"-12 UNF
366 005 05
SW 22
3/8"-18 NPTF
1 1/4"-12 UNF
366 005 01
SW 12
1 1/4"-12 UNF
1/2"-14 NPTF
366 005 02
SW 22
G 1/2
1 1/4"-12 UNF

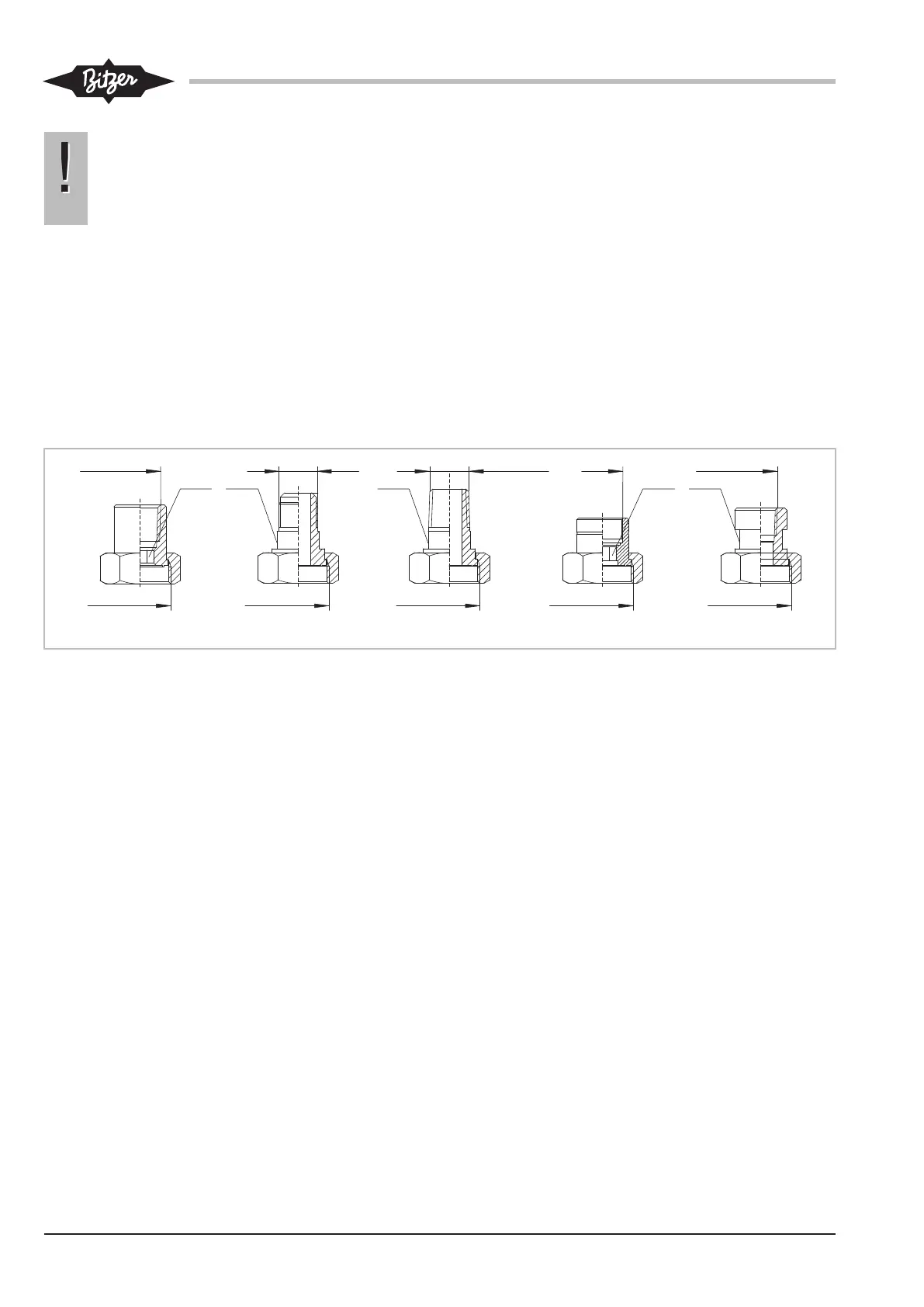

Fig.1: Adaptateur pour la soupape de décharge
4.7.2 Raccord du manomètre
À utiliser seulement pour les travaux de maintenance,
pas pendant le fonctionnement normal. Ne jamais
connecter un limiteur de pression à ce raccord!
