MANUEL DU PROPRIÉTAIRE | GUIDE D’ASSEMBLAGE MODÈLE: 2379
GUIDE D’ASSEMBLAGE

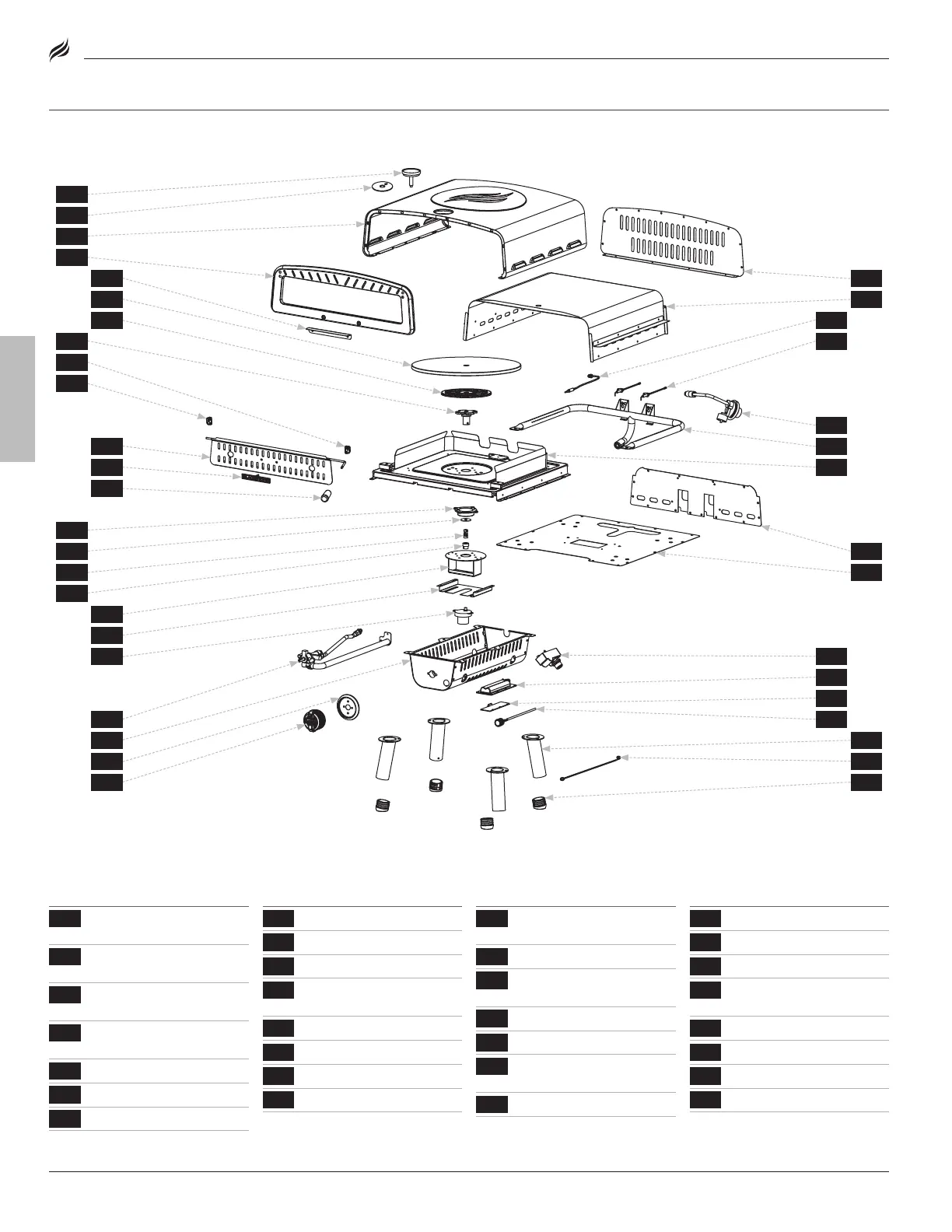

VUE ÉCLATÉEVUE ÉCLATÉE
PIÈCES
QTÉ
1.1a
Panneau avant supé-
rieur

1.1b
Panneau arrière
supérieur

1.2a
Couvercle du panneau
de base

1.2b
Enjoliveur du bouton de
commande

1.3a
Couvercle du four 
1.3b
Thermomètre 
1.3c
Feuille de mica 
PIÈCES
QTÉ
1.4a
Plaque inférieure 
1.4b
Plaque d'étanchéité 
1.4c
Capuchon intérieur 
1.4d
Plaque arrière du
couvercle intérieur

1.5a
Conduite de gaz 
1.5b
Brûleur 
1.6a
Allumeur 
1.6b
Aiguilles d'allumage 
PIÈCES
QTÉ
1.6c
Couple thermoélec-
trique

1.7a
Boîtier de batterie 
1.7b
Couvercle du boîtier de
batterie

1.7c
Bouton moteur 
1.7d
Moteur 
1.8a
Bouclier thermique du
moteur

1.8b
Assistance moteur 
PIÈCES
QTÉ
1.8c
Bloc de liaison d'arbre 
1.8d
Couplage 
1.8e
Plaque d'arrêt 
1.8f
Manchon de roulement
d'arbre

1.9a
Support platine vinyle 
1.9b
Plaque tournante 
2.1
Plaque signalétique 
4.1
Base de pied 
