MANUAL DEL PROPIETARIO | GUÍA DE MONTAJE MODELO: 2379

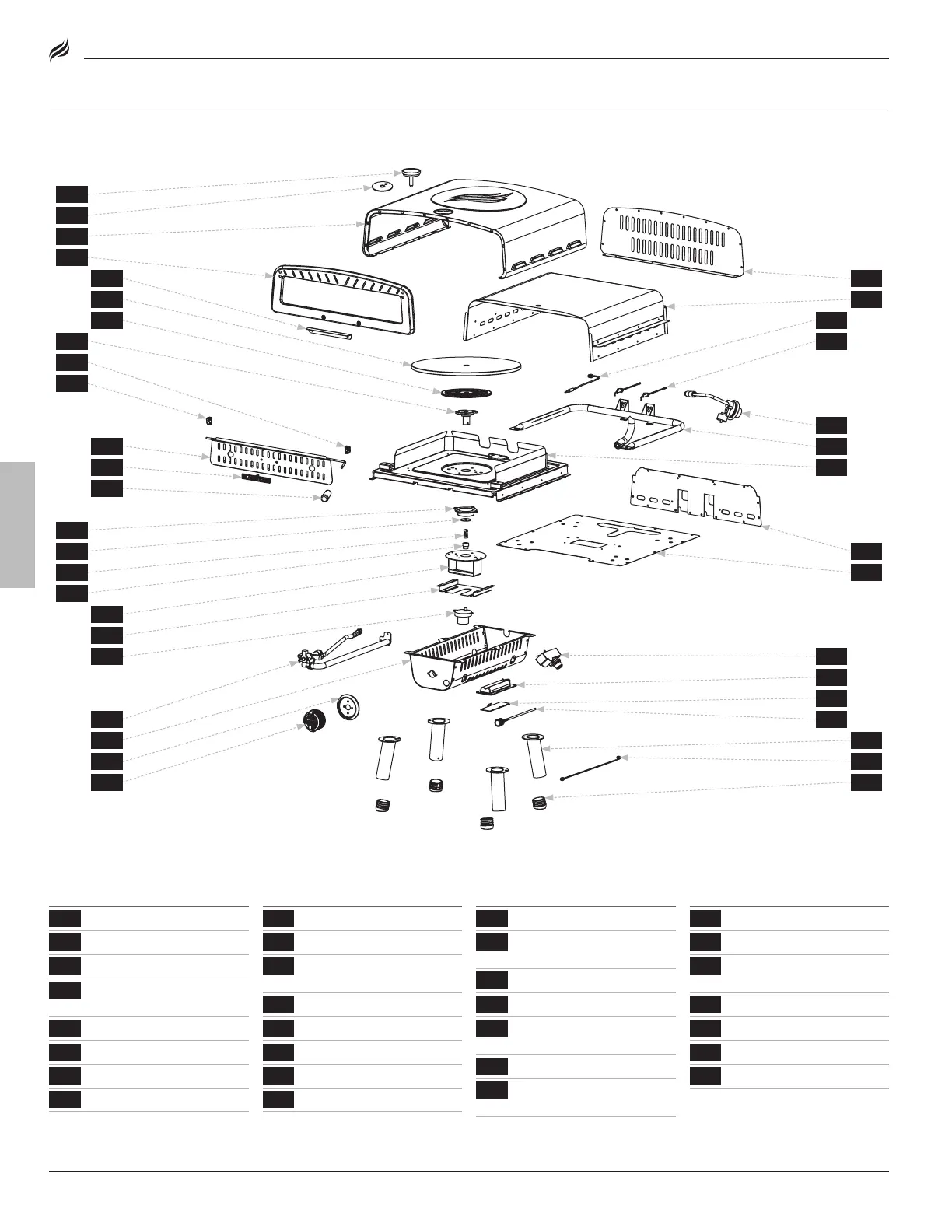

VISTA EN DESPIECE ORDENADO
GUÍA DE MONTAJE
VISTA EN DESPIECE ORDENADO
PIEZAS
CTD
1.1a
Panel frontal superior 
1.1b
Panel trasero superior 
1.2a
Cubierta del panel base 
1.2b
Bisel de la perilla de
control

1.3a
Tapa del horno 
1.3b
Termómetro 
1.3c
Hoja de mica 
1.4a
Placa inferior 
PIEZAS
CTD
1.4b
Placa de sellado 
1.4c
Tapa interior 
1.4d
Placa trasera de la
cubierta interior

1.5a
Línea de gas

1.5b
Quemador 
1.6a
Encendedor 
1.6b
Agujas de encendido 
1.6c
Pareja termoeléctrica 
PIEZAS
CTD
1.7a
Caja de bateria 
1.7b
Tapa de la caja de la
batería

1.7c
Botón motor 
1.7d
Motor

1.8a
Escudo térmico del
motor

1.8b
Soporte motor 
1.8c
Bloque de conexión
del eje

PIEZAS
CTD
1.8d
Acoplamiento 
1.8e
Placa de tope 
1.8f
Manguito de cojinete
del eje

1.9a
Soporte para tocadiscos

1.9b
Placa giratoria 
2.1
Placa de nombre 
4.1
Base del pie 
LISTA DE PARTES
8
1.1a
1.8d
1.5a
1.3a
4.1
1.7b
1.9a 1.6b
1.4b
1.8a
1.2a
1.8e
1.5b
1.3b
1.7c
1.9b 1.6c
1.4c
1.8b
1.2b
1.8f
1.6a
1.4a
1.7d
1.1b
2.1
1.7a
1.4d
1.8c
4
9
2
7
5
3
6
12
1.3c
11

