- 4 -
D
Demontage
GB
Disassembly
A
A
C
A
F
fig. 2

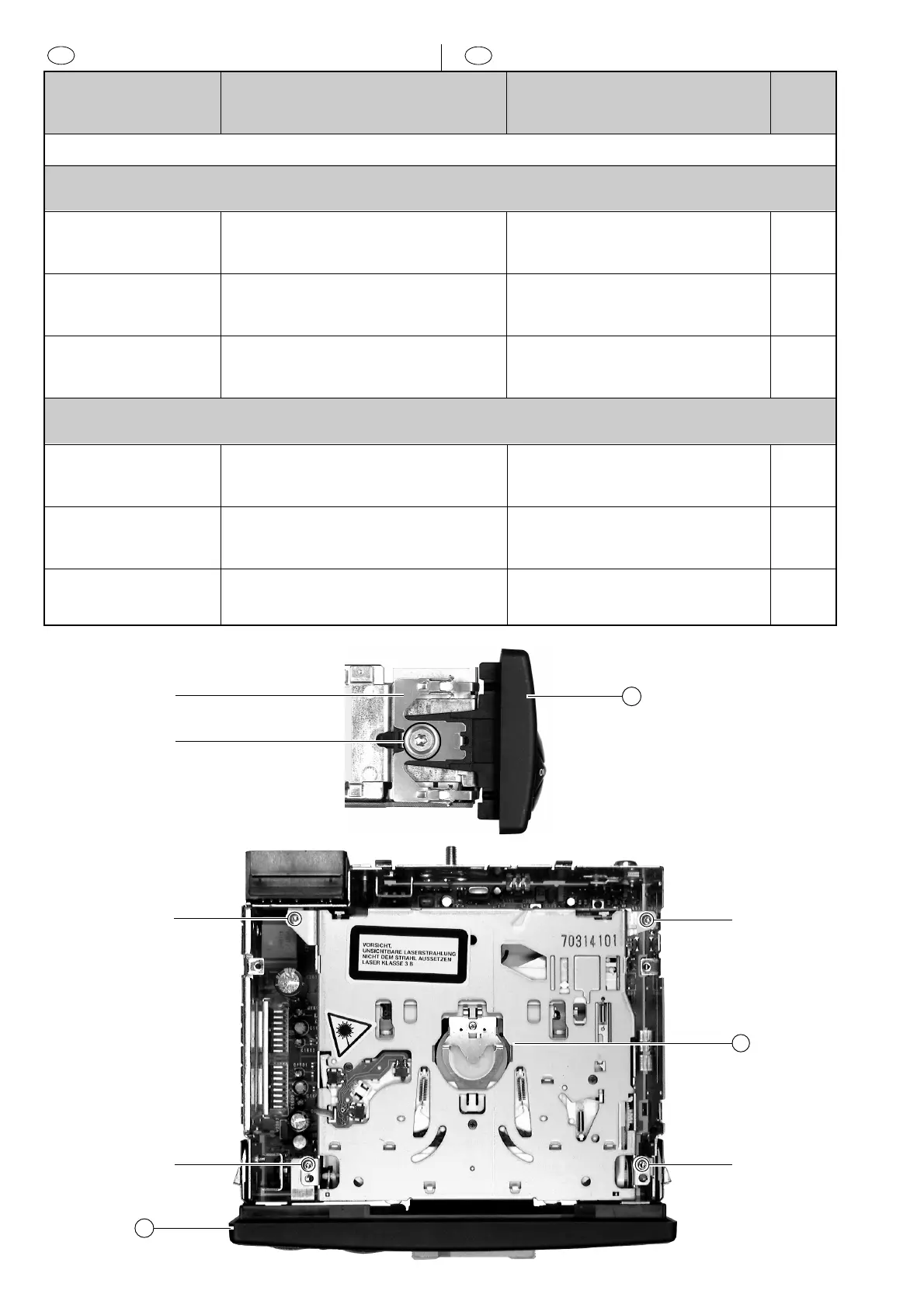

Demontageschritte Entfernen, entriegeln, abziehen Bemerkungen Fig.
Disassembly steps Remove, unlock, disconnect Remarks Fig.
Frontblende (F), Front Panel (F)
Schrauben (2xD) abschrauben 1
Screws (2xD) unscrew
Feder (2xE) entfernen 1
Spring (2xE) remove
Frontblende (F) Frontblende vorsichtig abziehen. 1
Front panel (F) Carefully remove the front panel.
CD-Teil (C), CD unit (C)
Frontblende (F) entfernen 1
Front panel (F) unscrew
Schrauben (4xA) abschrauben 2
Screws (4xA) unscrew
CD-Teil (C) CD-Teil nach oben abheben. 2
CD mechanism (C) Lift CD mechanism upwards.
F
D
E
fig. 1
Verlängerungskabel CD-
Laufwerk:
Extension cable for CD
mecanism:
8 627 004 022
A
