31
Zusammenbau des Ofens
Einbau

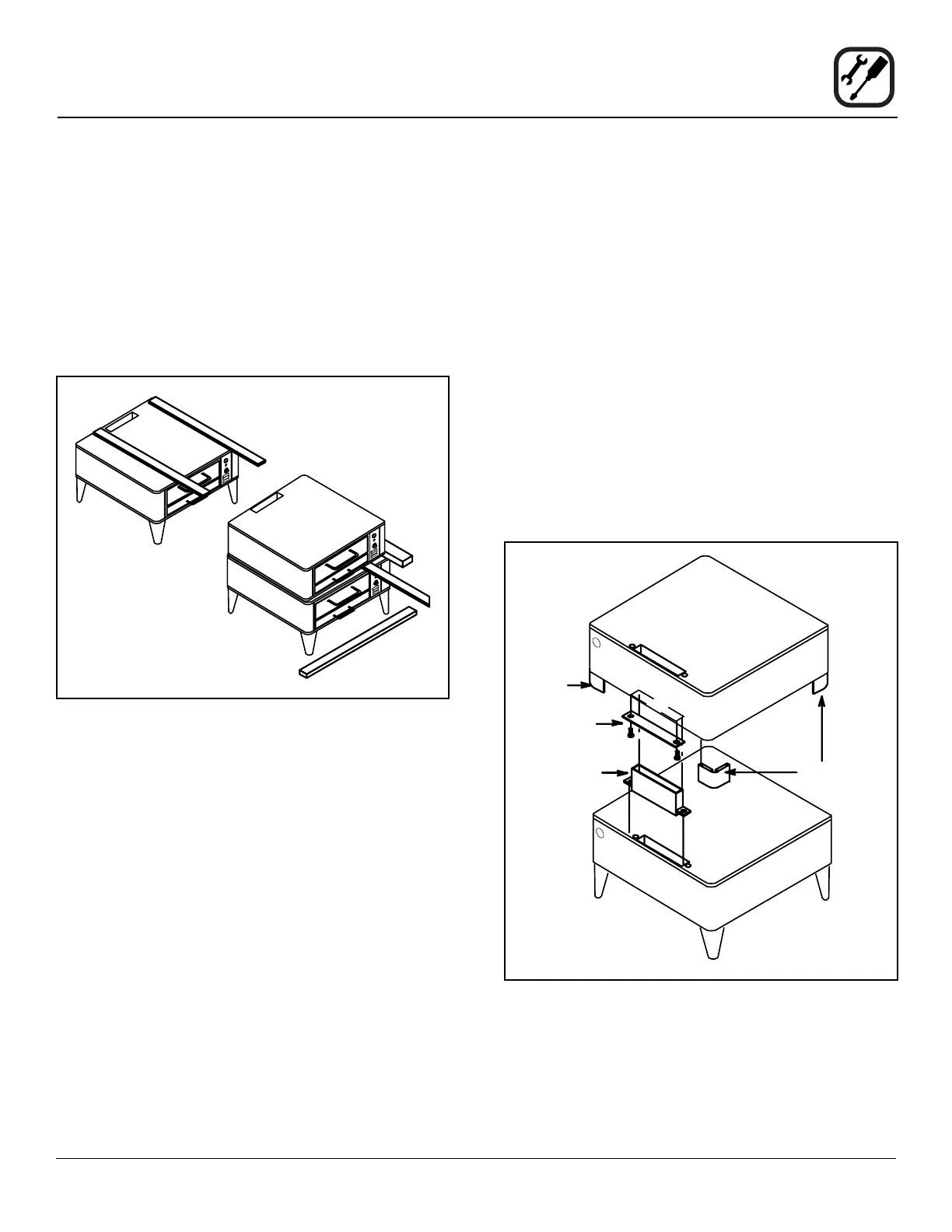

STAPELN DER ÖFEN (WENN ZUTREFFEND)
Öfen der Serie 900
1. Zwei Bretter auf den unteren Ofen legen.
2. Den oberen Ofen auf die Bretter schieben.
3. Unter den oberenOfen ein Brett schieben. Anheben,
um das linke Brett zu entfernen.
4. Das obere Teil zurechtrücken. Das rechte Brett ent-
fernen.
Figure 4
Öfen der Serie 1000
1. 30,5 cmlange Stützfüße amunteren Abteil anbringen.
2. Die Abzugabdeckung aus Blech NUR von der Un-
terseite des OBEREN OFENS entfernen. Die beiden
Schrauben aufbewahren.
3. An der Unterseite des oberen Ofens die Distanz-
stücke anbringen. Siehe Abbildung 5. Das Ofen-
abzug-Anschlußstück an der Unterseite des Ofen-
abzugs anbringen. Drücken, bis es bündig mit der
Unterseite des oberen Ofens abschließt. Kurzfristig-
mit Klebeband sichern.
4. Den oberen Ofen auf den unteren Ofen setzen.
5. Das Klebeband entfernen. Das Abzug-Anschlußstück
über der Manschette am unteren Ofen ausrichten.
6. Das Abzug-Anschlußstück mit den Schrauben von
der Abzugabdeckung am unteren Ofen befestigen.
Distanzstück
Abzugab-
deckung
AbzugAn-
schlußstück
Distanzstücke
Figure 5
