Assemblaggio del Forno
Installazione

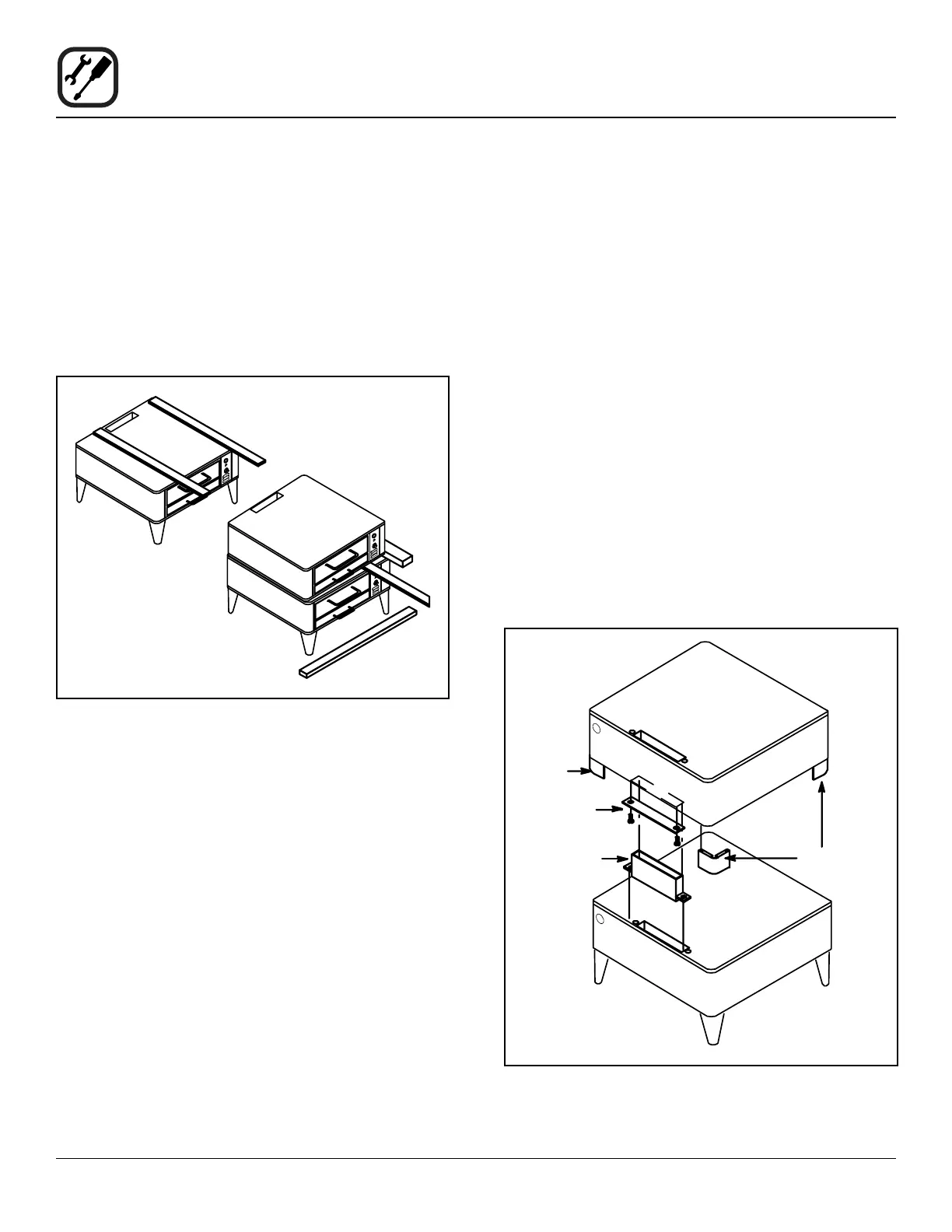

FORNI SOVRAPPOSTI (solo in certi modelli)
Forni serie 900
1. Collocare due assi sul forno inferiore.
2. Collocare il forno superiore sulle due assi.
3. Inserire un’asse sotto il forno superiore. Sollevare il
forno quanto basta per togliere l’asse sinistra.
4. Far scorrere il forno superiore nella sua posizione.
Quindi, togliere l’asse destra.
Figure 4
Forni serie 1000
1. Fissare i piedi di sostegno di 30,5 cm al forno infe-
riore.
2. Togliere il coperchio di lamiera, della condotta di as-
pirazione, situato sul fondo del FORNO SUPERIORE
SOLTANTO. Conservare le due viti.
3. Montare i distanzieri sul fondo del forno superiore
(ved. Figura 5).
4. Inserire il raccordo della condotta di aspirazione nella
parte inferiore (fondo) di quest’ultima. Spingere no
a posizionarlo a lo con il fondo del forno superiore.
Tenerlo provvisoriamente in posizione con del nastro
adesivo.
5. Collocare il forno superiore su quello inferiore.
6. Togliere il nastro adesivo. Inlare il raccordo della
condotta di aspirazione in posizione sopra il collaretto
del forno inferiore.
7. Fissare il raccordo della condotta di aspirazione al
forno inferiore utilizzando le viti tolte dal coperchio
della condotta.
Distanziere
Coperchio-
condotta
aspirazione
Raccordo condotta
aspirazione
Distanzieri
Figure 5
