Montaje del Horno
Instalacion
AVISO: Este aparato electrodoméstico deberá ser insta-
lado de acuerdo con los reglamentos vigentes y
utilizado únicamente en espacios bien ventilados.
Consulte las instrucciones antes de instalar y uti-
lizar este aparato.

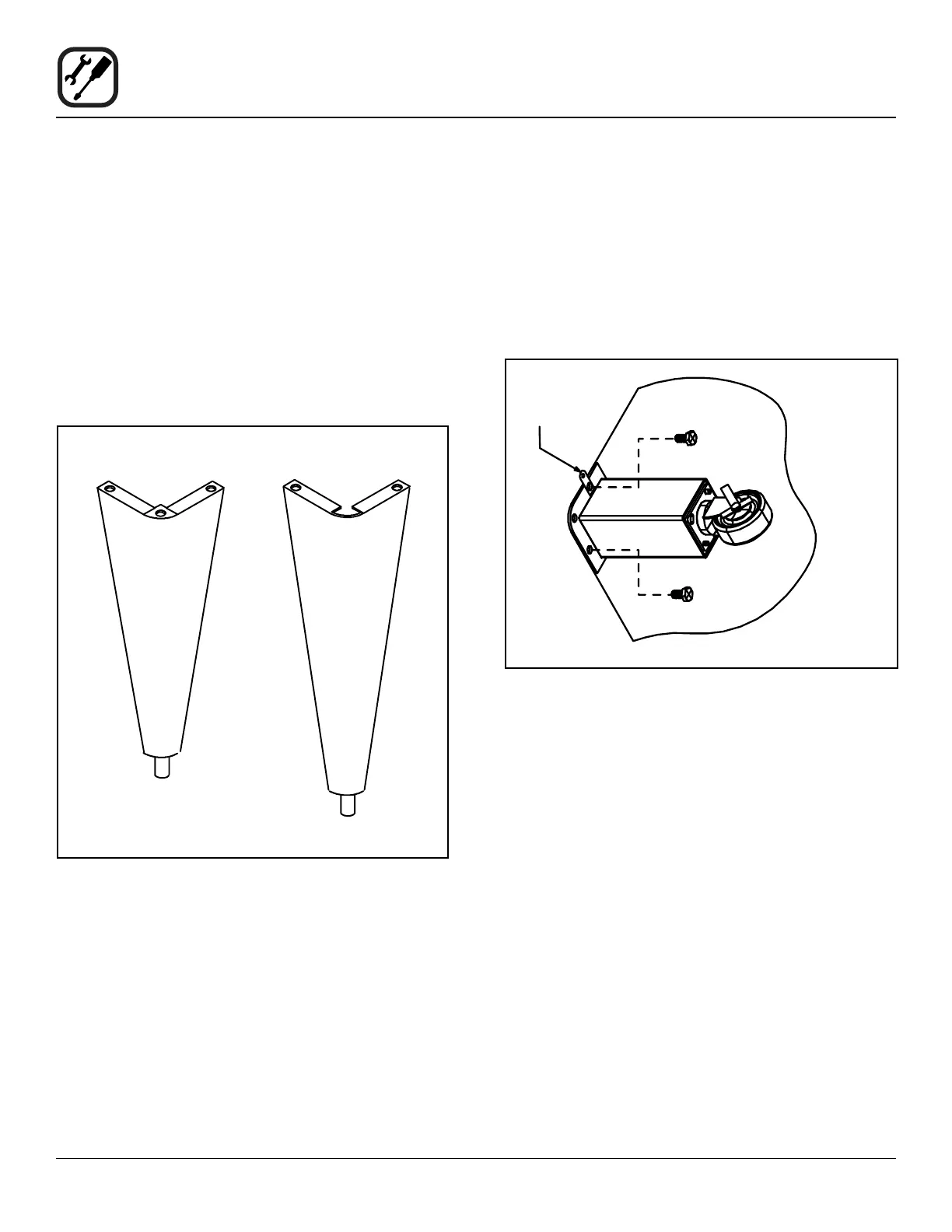

ACOPLAMIENTO DE LAS PATAS
Las patas se encuentran disponibles en longitudes de
82.5 cm, 70 cm, 48.3 cm, 30.5 cm y 18 cm.
1. Sitúe la unidad en un carro elevador.
2. Acople cada pata a la parte inferior del horno con los
tornillos.
Utilice 3 tornillos para
las patas de 70, 48.3 y
30.5 cm
Utilice 2 tornillos para las
patas de 82.5 y 18 cm
La gura muestra
la pata de 70 cm
La gura muestra
la pata de 82.5 cm
Figure 2
ACOPLAMIENTO DE LA ROLDANA
1. Atornille las patas cuadradas al horno con tornillos de
cabeza hexagonal de 1/2-13. Las roldanas con fre-
nos deberán estar orientadas hacia la parte frontal
del horno.
2. Coloque el horno sobre las roldanas con cuidado. Ac-
cione los frenos de las roldanas delanteras.
3. Acople el soporte de alivio de tensión.
Soporte del
cable de jación
Figure 3
HORNOS EN PISOS
Pisos Rokite
1. Deslice las piezas en la unidad hasta que encajen en
los soportes de las repisas.
2. Empújelos hasta que se cierre el espacio central. Uti-
lice únicamente pisos Rokite de Blodgett.
Pisos de acero
1. Deslice las piezas en la unidad hasta que encajen en
los soportes de las repisas.
2. Empújelos hasta que se cierre el espacio central.
3. Fije la placa de retención en la parte frontal de los
pisos.
4. Fije las tres placas de retención para pisos en la parte
posterior del horno.
