53

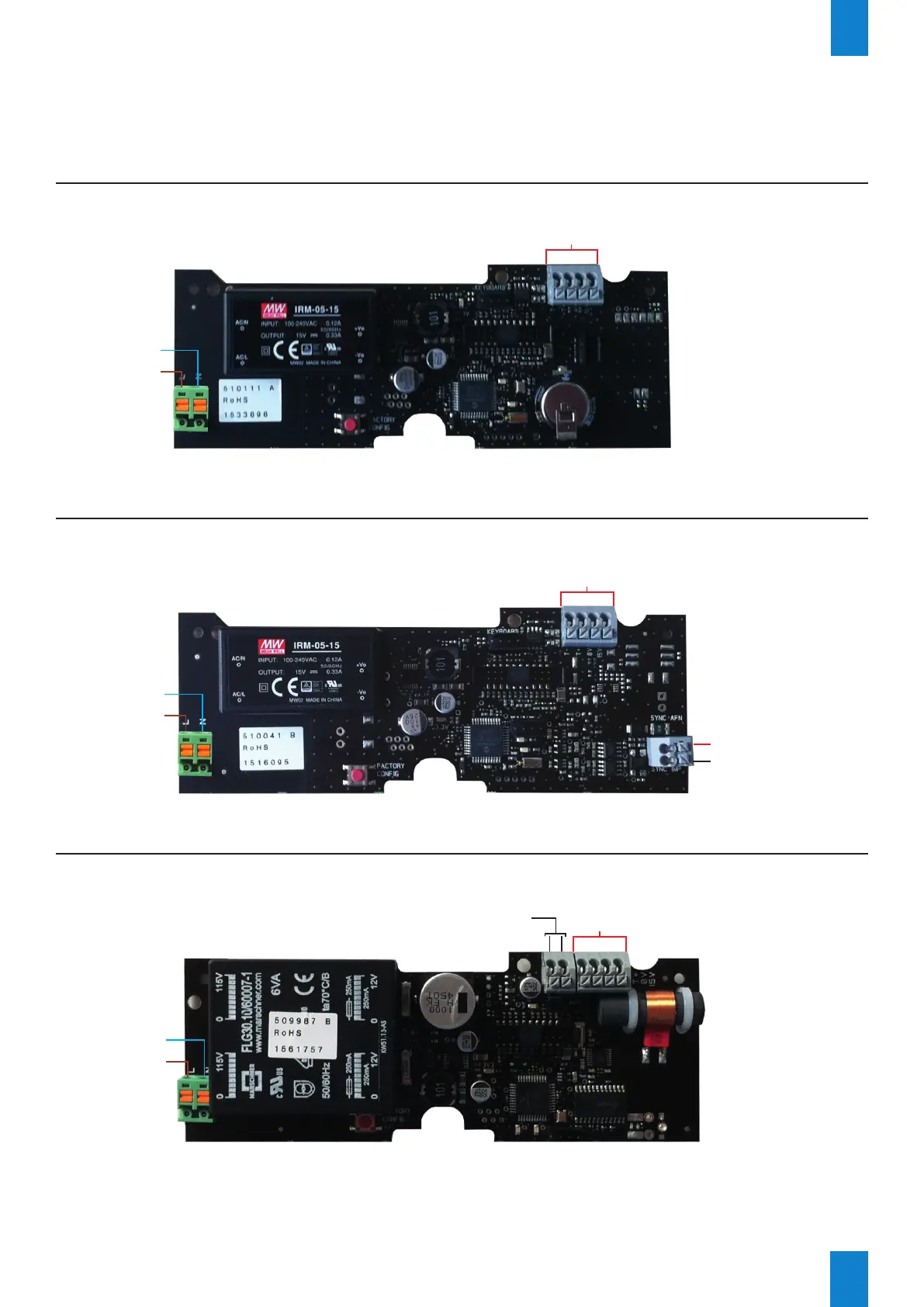

2.5 Branchements électriques des différentes cartes de synchronisation
Ci-dessous, les schémas de câblage en fonction des cartes électroniques pour les différentes
synchronisations.
Carte de synchronisation IND (indépendante)
Carte de synchronisation IMP (impulsions)
Carte de synchronisation RADIO (ALS(FI) + DCF)
Connecteur disponible uniquement sur
Style 5S & 10S (mode chronomètre).
Se reporter page 55
N (bleu)
L (marron)
Connecteur disponible uniquement sur
Style 5S & 10S (mode chronomètre).
Se reporter page 55
Respecter la
polarité par rapport
au réseau (en cas
contraire, décallage
de 1/2 minute ou 1
minute).
N (bleu)
(noir)
(rouge)
L (marron)
Antenne : ALS (FI) ou DCF
N (bleu)
L (marron)
Connecteur disponible uniquement sur
Style 5S & 10S (mode chronomètre).
Se reporter page 55
FR
