Deutsch
18
DS2-30
Betreffende
Te i l e
Restrisiko Art und Weise Vorsichtsmaßnahmen
Außenbereich d.
Einheit:
umfangsseitig
Ve rg i ungen,
schwere Ver-
brennungen
Brand infolge Kurzschluss
oder Überhitzung der
Versorgungsleitung vor
dem Schaltschrank der
Einheit.
Querschnitt der Kabel und
Schutzsystem der elektrischen
Versorgungsleitung gemäß
den einschlägigen Normen
ausführen.
2 Einführung
Das vorliegende Handbuch bezieht sich auf Kältetrocknereinheiten, die
entsprechend ausgelegt sind, um hohe Qualität bei der Behandlung von
Drucklu zu gewährleisten.
2.1 Transport
Die verpackte Einheit muss:
• Stets in vertikaler Position transportiert werden;
• Gegen witterungsbedingte Ein üsse geschützt werden;
• Gegen Stöße geschützt werden.
2.2 Handhabung
Einen für das anzuhebende Gewicht geeigneten Gabelstapler verwen-
den und bei der Handhabung jegliche Stöße vermeiden..
2.3 Inspektion
a) Alle Einheiten werden im Werk zusammengebaut, verkabelt, mit
Kältemittel und Öl befüllt und unter Standard-Betriebsbedingungen
der Abnahmeprüfung unterzogen.
b) Bei der Anlieferung der Einheit ist deren Zustand zu überprüfen;
eventuelle Schäden sind unverzüglich dem Transportunternehmen
zu melden.
c) Das Auspa#ken der Einheit möglichst nahe am Installationsort
ausführen.
2.4 Lagerung
Falls erforderlich, mehrere Einheiten übereinander stapeln, hierzu je-
doch die Hinweise auf der Verpa#kung beachten. Die verpackte Einheit
an einem sauberen Ort au ewahren, der gegen Feuchtigkeit und witte-
rungsbedingte Ein üsse geschützt ist.
3 Installation
3.1 Bedingungen
Die Trocknereinheit innerhalb eines sauberen und gegen direkte wit-
terungsbedingte Ein üsse (einschließlich Sonnenstrahlen) geschützten
Bereichs installieren.
Y Halten Sie sich an die Anweisungen in den Abschnitten 8.2 und 8.3.
Es wird empfohlen alle Trockner mit einem geeigneten Vor lter nahe
dem Trocknerlu eintritt auszustatten
Y Das Vor lterelement (mit Filterleistung bis 3 Mikron oder niedri-
ger) sollte mindestens einmal jährlich oder in den vom Hersteller vorge-
schriebenen Zeitabständen ausgewechselt werden.
Y Vertauschen Sie nicht den Ein- und Austritt der Drucklu und hal-
ten Sie sich an das vorgeschriebene Drehmoment Nm (siehe Abschnitt
8.3).
3.2 Betriebsbereich
Y Umfangsseitig um die Einheit ist ein Freiraum von 1,5 m erfor-
derlich.
3.3 Empfehlungen
Zur Vermeidung von Schäden an den internen Komponenten der
Trocknereinheit und des Lu verdichters ist von der Installation in Be-
reichen abzusehen, in denen die Lu feste und/oder gasförmige kon-
taminierende Sto e enthält, z.B. Schwefel, Ammoniak, Chlor; hierzu
zählen auch meeresnahe Bereiche.
Bei den Ausführungen mit Axialventilatoren wird von der Kanalisie-
rung der Ablu abgeraten..
3.4 Elektrischer Anschluss
Für den elektrischen Anschluss ist ein typengeprü es Kabel gemäß den
Gesetzes- und Normvorgaben des jeweiligen Installationsorts zu ver-
wenden (bezüglich des Kabel-Mindestquerschnitts siehe Abschnitt 8.3).
Die der Anlage vorgeschaltete Installation des FI-Schutz-
schalters ausführen (IDn = 0.3A); der Abstand zwischen den
Kontakten im geö neten Zustand muß 3 mm betragen (sie-
he einschlägige Normvorgaben des jeweiligen Installationsorts).
Der Nennstrom „In“ des Schutzschalters muss der maximalen Strom-
aufnahme entsprechen und die Auslösekennlinie muss vom Typ D sein.
3.5 Anschluss des Kondensatablasses
Der Trockner ist mit einem elektronischen Kondensatableiter ausge-
stattet (elektronische Füllstandsteuerung).
Weitere Informationen zum Kondensatableiter nden Sie in einem se-
paraten, dem Trockner beiliegenden Handbuch.
Y Den Anschluss an das Ablasssystem vornehmen, jedoch vermei-
den, dass dieser im geschlossenen Kreis zusammen mit anderen unter
Druck stehenden Ablassleitungen ausgeführt wird. Überprüfen, ob der
Ab uss des Kondensats korrekt erfolgt. Das gesamte Kondensat gemäß
den einschlägigen Umweltschutzvorgaben des jeweiligen Installations-
orts entsorgen.
4 Inbetriebnahme
4.1 Einleitende Kontrollen
Vor der Inbetriebnahme der Trocknereinheit ist folgendes zu kont-
rollieren:
• Ausführung der Installation gemäß den Vorgaben und Hinweisen in
Kapitel 3;
• Das Lu eintrittsventil muß geschlossen sein und es darf keine Lu
über den Trockner geführt werden;
• Korrekte Spannungsversorgung;
4.2 Inbetriebnahme
a) Den Trockner vor dem Lu verdichter mit dem Hauptschalter
einschalten“14“ ; die (grüne) Betriebsanzeige leuchtet auf;
b) Ö nen Sie nach mindestens 5 Minuten langsam die Lu einlass-
ventile und anschließend die Lu austrittsventile: der Trockner ist
jetzt in Betrieb und trocknet.
4.3 Betrieb
a) Die Trocknereinheit während der gesamten Dauer des Lu verdich-
terbetriebs laufen lassen.
b) Die Trocknereinheit funktioniert hierbei automatisch, d.h., unmit-
telbare Einstellungen sind nicht erforderlich.
c) Eventuelle übermäßige und unerwartet au retende Lu ströme
umleiten, um eine Überlastung des Trockners zu vermeiden.
4.4 Stop
a) Die Trocknereinheit 2 Minuten nach dem Stop des Lu verdichters
oder auf jeden Fall nach der Unterbrechung des Lu stroms stoppen.
b) In jedem Fall vermeiden, dass Drucklu in den abgeschalteten
Trockner gelangen kann;
c) Die Stromversorgung mit dem Hauptschalter „14“ abschalten, die
Betriebsanzeige erlischt und der Trockner schaltet sich ab.

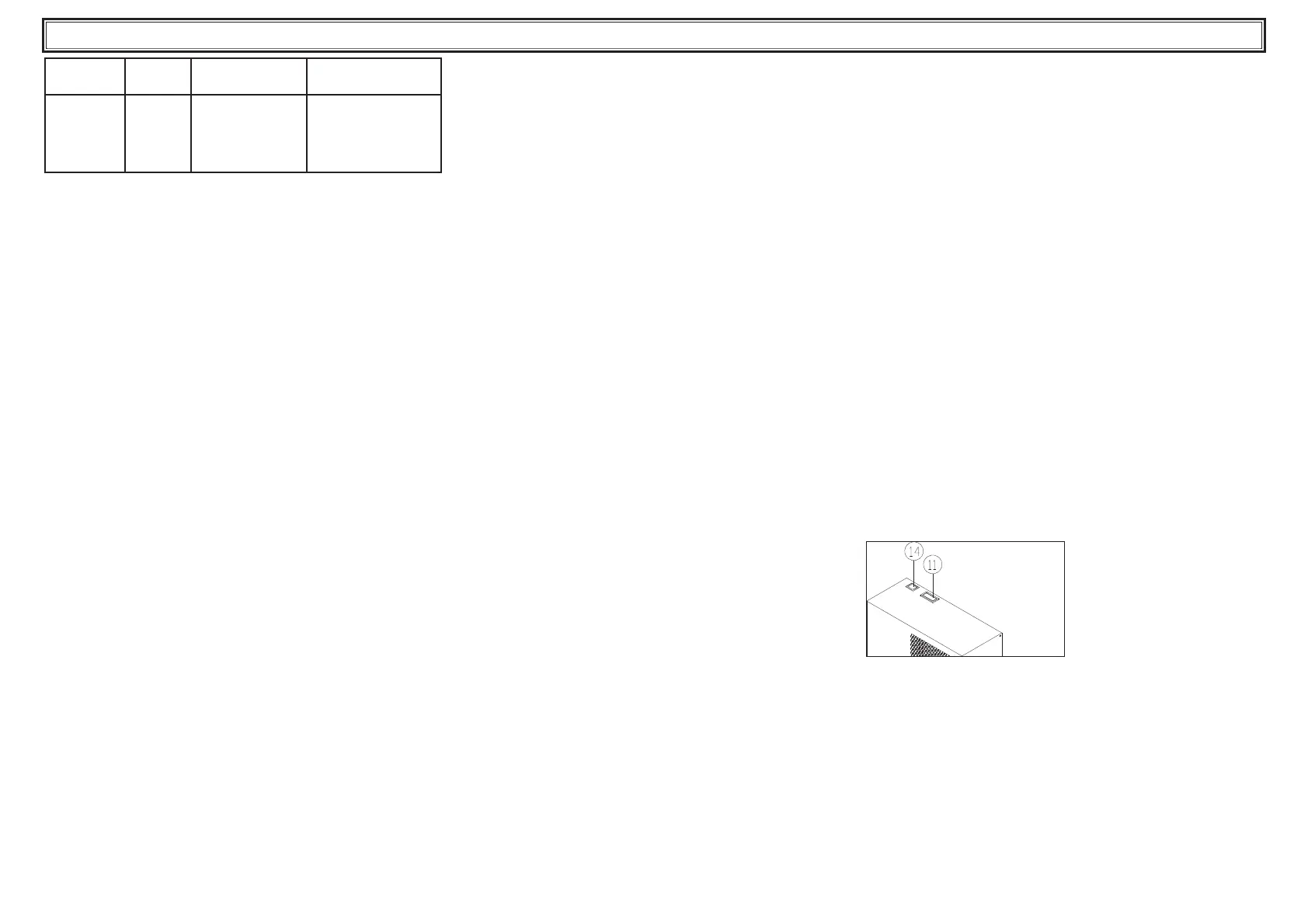

5 Steuerung
11: Taupunktanzeiger
14: Hauptschalter
Der Taupunktanzeiger kann folgende 3 Positionen einnehmen:
blau: niedriger Taupunkt
grün: optimaler Taupunkt
rot: hoher Taupunkt
