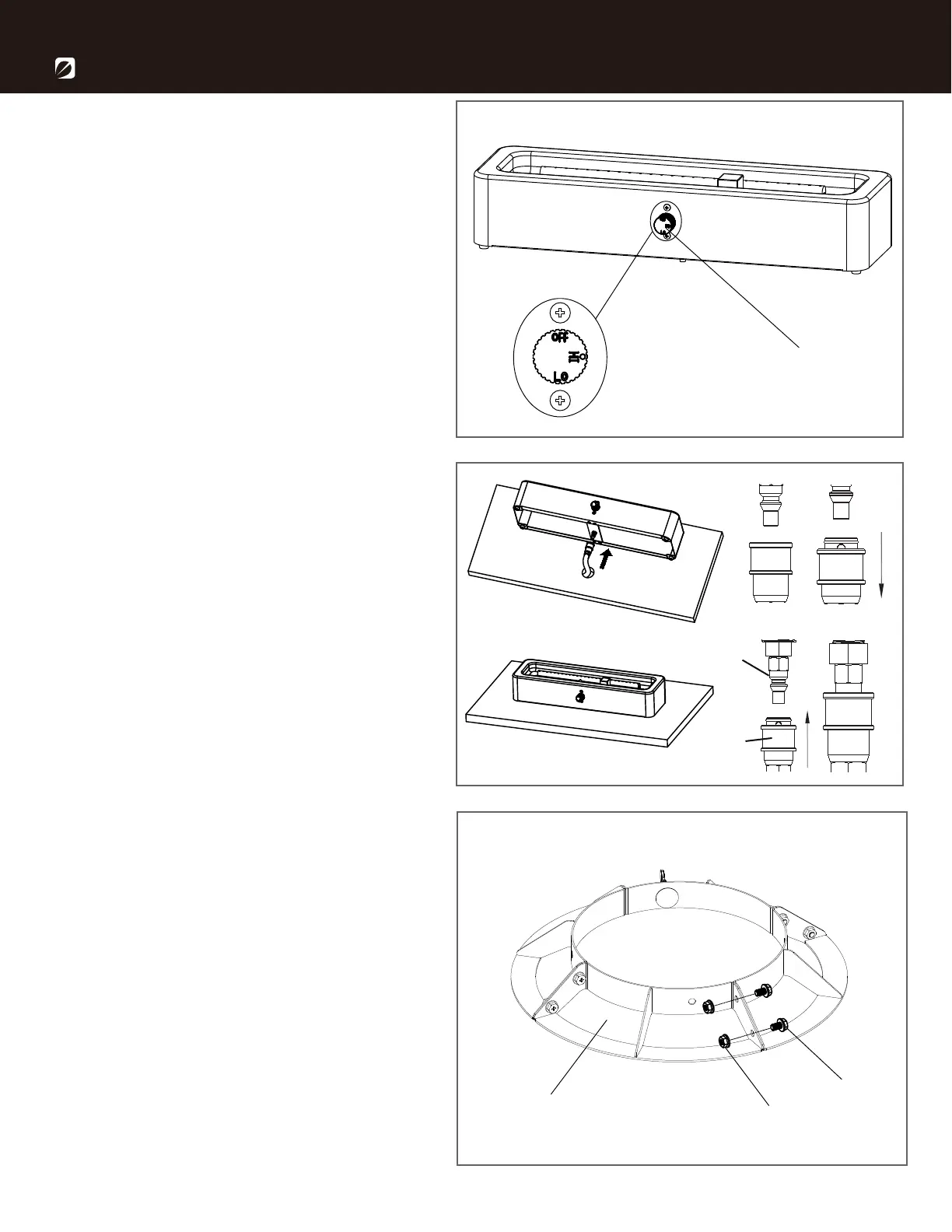

INSTRUCTIONS D’ASSEMBLAGE
1.
( H ) du système d’alimentation en gaz est
à la position ‘OFF’ avant de commencer
tout montage.
3.
Vérifiez que le bouton de commande
H
2.
AA
BB
1-866-771-2663 | Page 19
222
1
C
D
Insérez l’extrémité femelle du raccord
rapide (D) par le bas et à travers l’
orifice pour parasol de la table.
Tirez le collier et maintenez-le
sur l’extrémité femelle du manchon
à raccord rapide (D).
Insérez complètement l’extrémité mâle
à raccord rapide (C) dans le manchon,
puis relâchez le collier. Placez le
produit sur la table.
Assemblez les quatre pièces du porte-
bouteille (I) à l’aide de 8 vis M6x10
(AA) et de 8 écrous M6 (BB) comme
indiqué sur le schéma.
I
