Winkellage des Handlüfterhebels.
Bei Bremsmotoren wird der Handlüfterhebel (auf Anfrage)
standardmäßig auf 90° gegenüber des Klemmkastens (AB-An
-
ordnung) geliefert; wird eine andere Anordnung verlangt, muß
dies bei der Bestellung durch das geeignete Option angegeben
werden.
Position angulaire levier déblocage frein.
Dans les moteurs freins, ce levier (si requis) aura l’orientation
standard de 90° par rapport à la boîte à bornes (position AB);
spécifier avec options relatives si l’orientation desirée est diffé
-
Posizione angolare leva di sblocco freno.
Nei motori autofrenanti, la leva di sblocco freno (se richie
-
sta) ha l’orientamento standard a 90° rispetto alla morset
-
tiera (posizione AB); specificare con relative opzioni qua
-
lora l’orienta- mento desiderato sia diverso.
Angular position of the brake release lever.
In brake motors the brake release lever (if requested) is
90° standard orientated with respect to the terminal box
(position AB); different orientations must be specified
when ordering by means of the proper option.

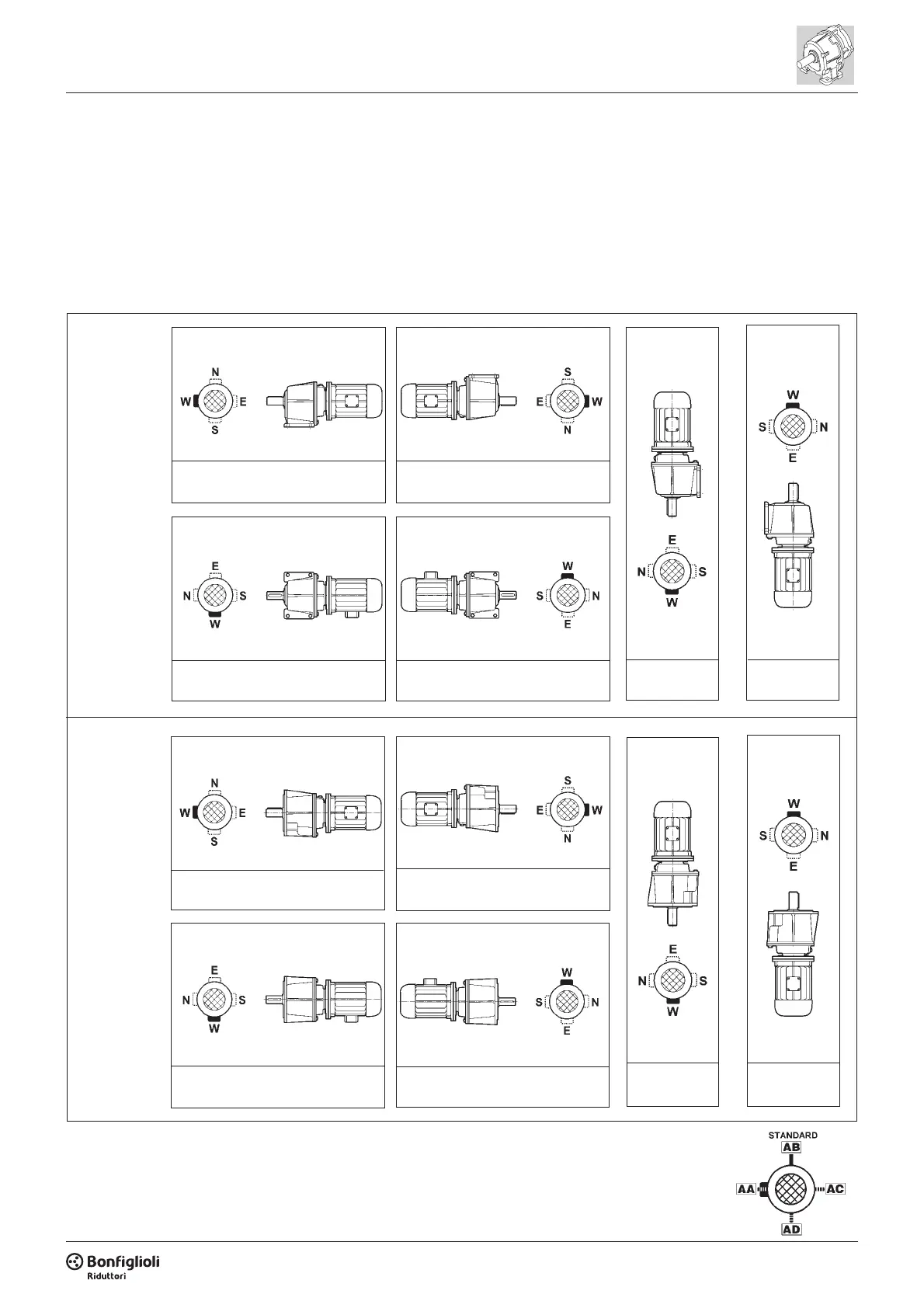

19 - EINBAULAGEN UND
LAGE DES
KLEMMENKASTENS
Die Angaben zur Lage des
Klemmenkastens beziehen sich
auf das von der Lüfterseite her
betrachtete Getriebe. Die Stan
-
dardorientierung ist schwarz
hervorgehoben (W), wie in Ab
-
bildung (A10) angegeben.
19 - MOUNTING POSITION
AND TERMINAL BOX
ANGULAR POSITION
Location of motor terminal
boxes can be specified by view
-
ing the motor from the fan side;
standard location is highlighted
in bold (W), as in table (A10).
19 - POSITIONS DE
MONTAGE ET
ORIENTATION BOITE
A BORNE
Les orientations des boîtes à
bornes des moteurs sont défi
-
nies en regardant le moteur du
côté ventilateur. L’orientation
standard est indiquée en noir
(W), comme d’après le tableau
(A10).
19 - POSIZIONI DI
MONTAGGIO E
ORIENTAMENTO
MORSETTIERA
Gli orientamenti delle morsettie
-
re dei motori sono identificati
osservando il motore dal lato
ventola; l’orientamento stan
-
dard è evidenziato in nero (W),
come indicato nella tabella
(A10).
