Schnellstartanleitung S2U IP20
08/19

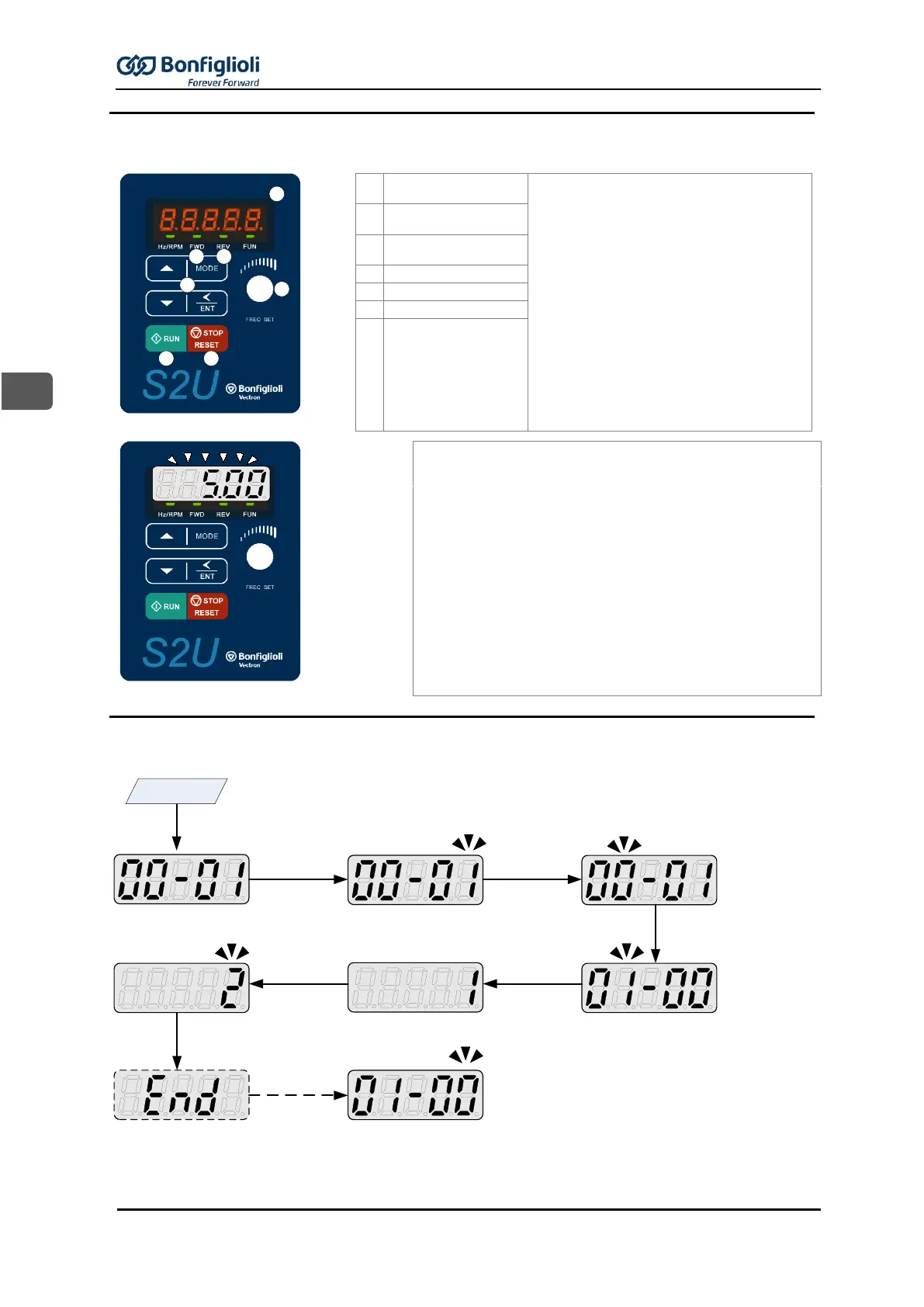

Schritt 2 - Einschalten des Umrichters, Überprüfung der digitalen Bedieneinheit
Dieser Schritt beschreibt die Anzeigen und Funktionen des Bedienfeldes.
A
Statusanzeige bei
Vorwärtsdrehung
Beschreibung der Tasten (C):
RUN: Betrieb mit der eingestellten Frequenz.
STOP/RESET: Abbremsen oder Auslaufen bis
zum Stillstand. / Zurücksetzen von Alarmen oder
Fehlern.
▲: Erhöhung von Parameternummern oder
eingestellten Werten.
▼: Verringerung von Parameternummern oder
eingestellten Werten.
MODE: Umschaltung zwischen den möglichen
Anzeigen
FUN: Überprüfung des Parameterwerts
ENT: Anzeige des eingestellten Parameterwerts
und Speichern geänderter Parameterwerte.
“” Linksbewegung: zur Einstellung von
Parametern oder Parameterwerten
FREQ SET: Einstellung des Frequenz-Sollwerts.
B
Statusanzeige bei
Rückwärtsdrehung
C
6-Tasten-
Folientastatur
D
Starttaste
E
Stopptaste
F
LED-Anzeige
G
Frequenzpotentiometer
Abb. 1a
S2U IP20 Steuerungseinstellungen (Werkseinstellung)
 START/STOPP-Steuerung: RUN/STOP-Tasten auf der Tastatur
Zum STARTEN des Antriebs die RUN-Taste drücken.
 DREHZAHL-Regelung: Pfeiltasten AUF und AB auf der Tastatur
Während die Zahl in der Anzeige blinkt, kann der Drehzahlsollwert
geändert werden.
Schritt 3 - Ändern der Parameter
Beispiel 1: Parameter ändern (im vollständigen Parametersatz)
Short press
</ENT once
Short press
</ENT twice
Short press▲
once
Long press
</ENT once
Frequency
Short press▲
once
Short press
MODE once
Long press
</ENT once
A B
C
D E
F
G
S2UIP20_TD_QSGKeypad
S2UIP20_TD_QSGKeypad
D
