Débranchez la fiche de la prise de
courant avant d’effectuer tout assem-
blage, réglage ou réparation pour éviter d’éventuelles blessures.
REMARQUE : Votre scie à onglet composée, à glissière, a été en-
tièrement réglée à l’usine. Cependant, un léger désalignement peut
s’être produit en cours d’expédition. Vérifiez les réglages suivants
et ajustez, au besoin, avant d’utiliser cette scie à onglet composée.
Lame d’équerre par rapport
à la table (90°)
Vérification de l'alignement de la lame à 90°
1.
Tournez la table à la position 0° et bloquez en place.
2. Assurez-vous que la tête est repoussée vers l’arrière à fond
contre la butée et que le bouton de blocage des rails coulis-
sants est serré.
3. Abaissez la tête. Verrouillez en place.
4. Utilisez une équerre à combinaison pour vérifier si la lame est
d’équerre par rapport à la table. Placez l'équerre à combinaison
sur la table et appuyez-la contre la lame. Si la lame ne vient pas
en contact avec toute la longueur de l’équerre (Figure 6),
suivez la procédure d’alignement décrite ci-après.

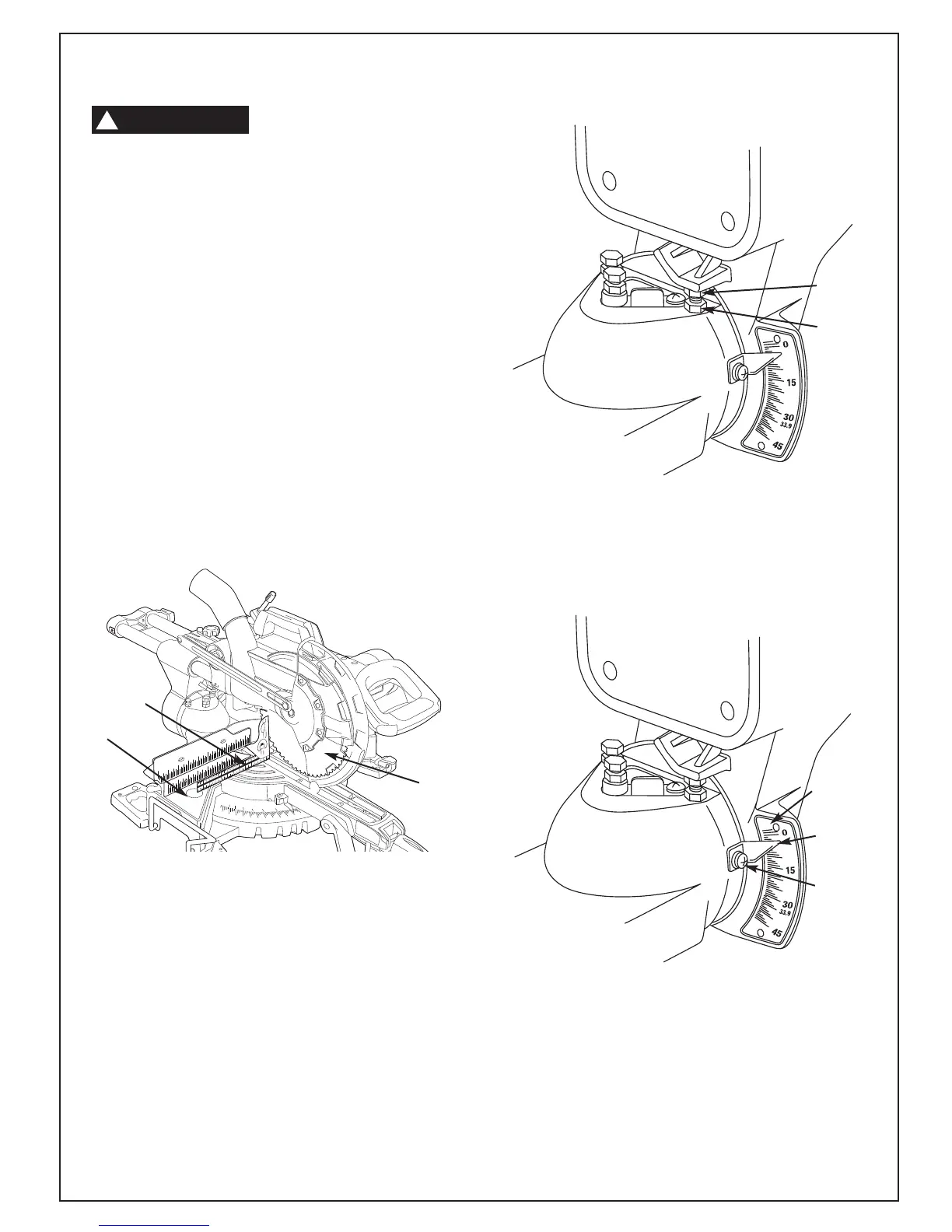

Figure 6. Lame d’équerre par rapport à la table
Réglage de l'alignement de la lame à 90°
1. Desserrez la poignée de blocage de biseau.
2. Déplacez la tête pour qu'elle ne soit plus contre la butée
0
°.
3. Abaissez la vis d'arrêt de biseau 0° et le contre-écrou
avec une clé de 12 mm ou une clé à ouverture variable.
4.
Remettez la scie contre la butée de 0
°.
5. Poussez l'équerre contre la lame. (Figure 6).
6. Ajustez la vis d'arrêt de biseau 0° avec la clé de 12 mm
ou la clé à ouverture variable jusqu'à ce que la lame entre
en contact avec toute la longueur de l'équerre. Serrez le
contre-écrou (Figure 7).
Figure 7. Vis d’arrêt 0° de biseau et contre-écrou
7. Ajustez l’indicateur de biseau. Desserrez la vis et alignez
l’indicateur sur la marque 0°. Serrez la vis (Figure 8).
Figure 8. Indicateur de biseau
AVERTISSEMENT
!
Réglages
85.
Vis
Indicateur
de biseau
Ajustez à
0°
Contre-
écrou
Vis d’arrêt
0
°
Lame
Table
Équerre à
combinaison
