Bosch 4405 - Lame À 33.9° Par Rapport À la Table

87.
Réglages
Vérification de l'alignement de la lame à 33,9°
REMARQUE : vous devrez vérifier et aligner les réglages à 45° et 90° en
premier avant de faire de même à 33,9° (voir pages 85 et 86).
1.
Faites tourner la table jusqu'à la position 0° et verrouillez-la
en place.
2. Assurez-vous que la tête est poussée complètement vers
l'avant contre la butée et que le bouton de blocage des rails
coulissants est serré.
3. Abaissez la tête. Verrouillez-la en place.
4. Assurez-vous que le contre-écrou de la vis d'arrêt de biseau
33,9° est en position active, aligné avec les contre-écrous des
vis d'arrêt de biseau de 90° et 45°.
5. Desserrez la poignée de blocage de biseau et inclinez la tête au
biseau 33,9°. Vérifiez la butée du biseau 33,9°. L'indicateur de
biseau doit être sur la marque 33,9°.
6. Si la lame n'est pas à 33,9° par rapport à la table, réglez la
butée de biseau 33,9°.
Réglage de l'alignement de la lame à 33,9°
1. Abaissez le contre-écrou de la vis d'arrêt de biseau de
33,9° en utilisant une clé de 12 mm ou une clé à ouver-
ture variable.
2. Desserrez la poignée de blocage de biseau.
3. Abaissez la scie à la butée de 33,9°.
4. Réglez la butée de biseau de 33,9° jusqu'à ce que l'indi-
cateur soit sur la marque 33,9° sur l'échelle graduée de
biseau (see Figure 12). Serrez le contre-écrou de 33,9
°
.

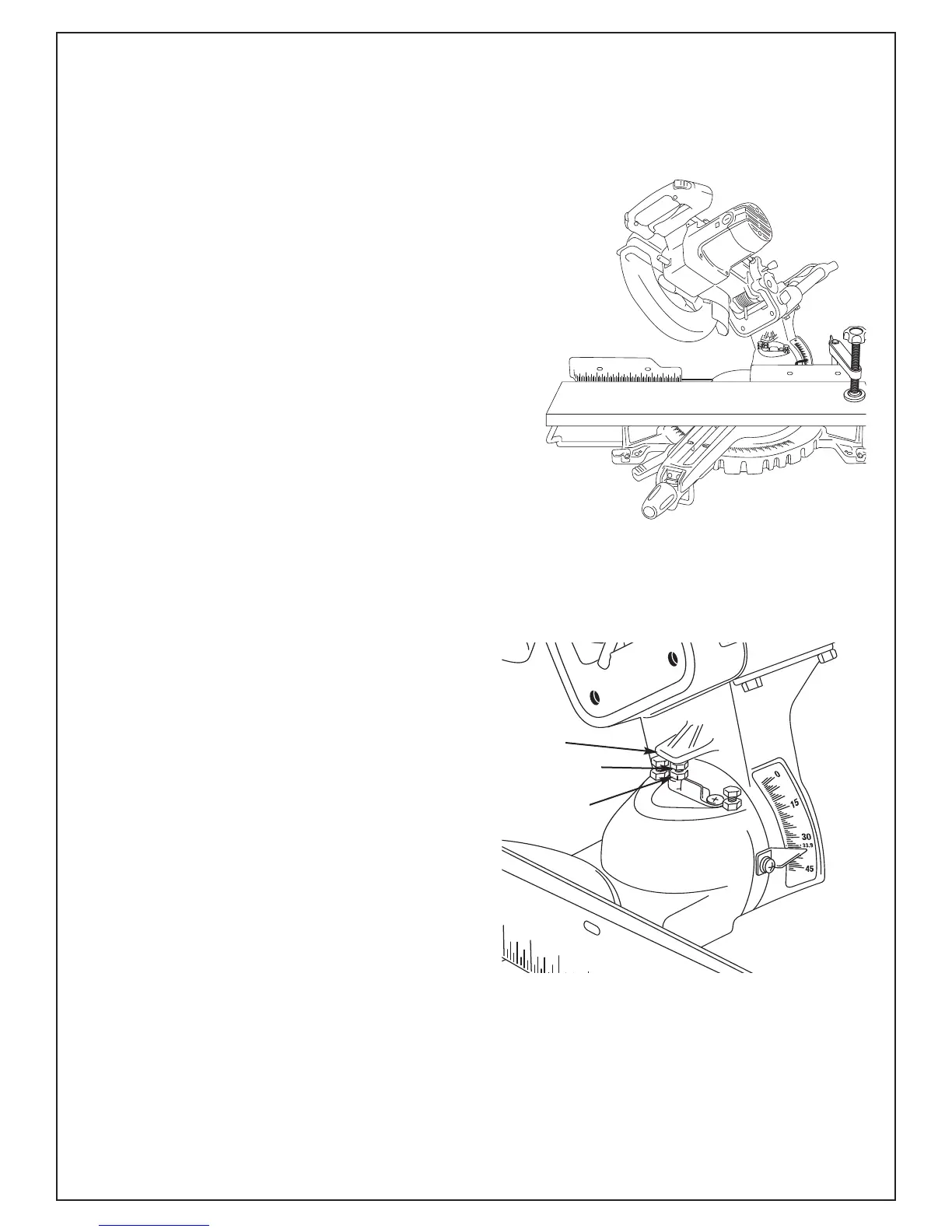

Figure 11. Lame à 33,9° par rapport à la table
Figure 12. Vis d’arrêt 33,9° de biseau et contre-écrou
Lame à 33,9° par rapport à la table
Butée
45°/33,9º
Vis d’arrêt 45°
Contre-écrou
