Bosch 4405 - Lame À 45° Par Rapport À la Table

Vérification de l'alignement de la lame à 45°
1. Tournez la table à la position 0° et bloquez en place.
2. Assurez-vous que la tête est repoussée vers l’arrière à fond
contre la butée et que le bouton de blocage des rails coulis
-
sants est serré.
3. Abaissez la tête. Bloquez en place.
4. Assurez-vous que le contre-écrou de la vis d'arrêt de biseau
33,9° est en position passive, hors de l'axe des contre-écrous
des vis d'arrêt de biseau à 90° et à 45°.
5. Desserrez la poignée de blocage de biseau et inclinez la tête au
biseau de 45°. Vérifiez la butée de biseau de 45°. L'indicateur
de biseau doit être sur la marque 45°, et la butée de biseau de
45° doit être entièrement en contact avec la vis d'arrêt de
biseau de 45°. Placez l'équerre à combinaison sur la table et
appuyez-la contre la lame. La lame doit être en contact avec
toute la longueur de l'équerre à combinaison (Figure 9).
6. Si la lame n’est pas à 45° par rapport à la table, ajustez la butée
de biseau 45°.
Réglage de l'alignement de la lame à 45°
1. Abaissez la vis d'arrêt de biseau 45° et le contre-écrou
avec une clé de 12 mm ou une clé à ouverture variable.
(Figure 10).
2. Desserrez la poignée de blocage de biseau.
3. Abaissez la scie sur la butée de 45°.
4. Poussez l'équerre à combinaison contre la lame.
5. Ajustez la vis d'arrêt de biseau 45° jusqu'à ce que la lame
entre en contact avec toute la longueur de l'équerre.
Serrez le contre-écrou de la vis d'arrêt de biseau 45°
(Figure 10).
6. Assurez-vous que l’indicateur de biseau pointe vers la
marque 45° sur l’échelle graduée de biseau (voir Figure 7).
Si l’indicateur de biseau n’est pas aligné sur la marque
45°, revérifiez d’abord si la lame est d’équerre par rapport
à la table et revérifiez l’alignement de l’indicateur de biseau
0°. Répétez ensuite l’alignement de lame 45° et faites les
réglages appropriés.

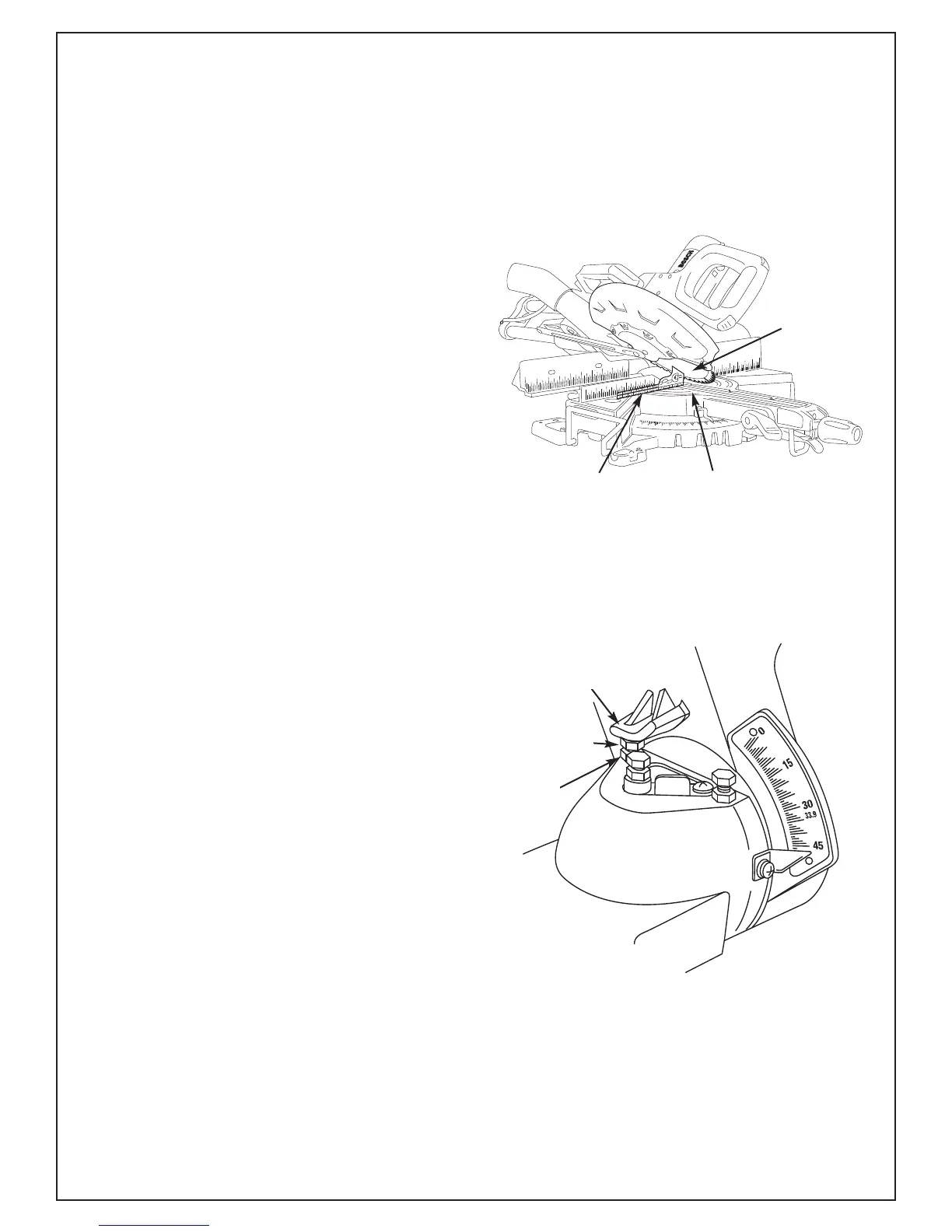

Figure 9. Lame à 45° par rapport à la table
Figure 10. Vis d’arrêt 45° de biseau et contre-écrou
86.
Réglages
Équerre à
combinaison
Table
Lame
Lame à 45° par rapport à la table
Contre-
écrou
Vis d’arrêt 45°
Butée 45°/33,9º
