Bahasa Indonesia–16
3 609 929 A44 • (05.09) T

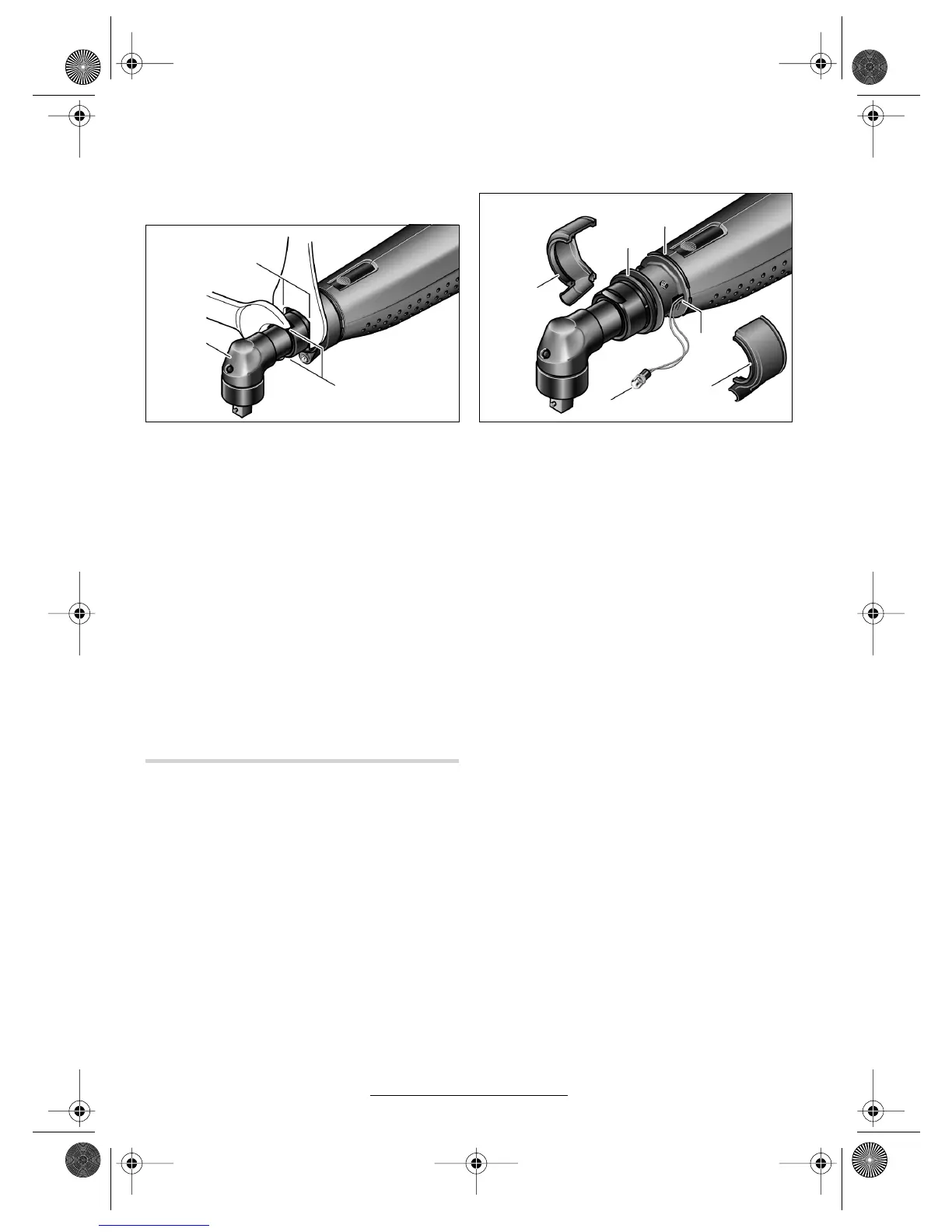

Menyetel kepala kunci bersiku
Kepala kunci bersiku 3 dapat disetelkan pada
seluruhnya delapan tempat kedudukan.
Tahan mesin dengan kunci pas 6 pada tampang
penahan 5 pada flens kepala siku.
Janganlah sekali-kali mencekam mesin pada
kulit rumah mesin!
Lepaskan mur dengan menggunakan kunci pas 4
pada tampang penahan 16. Ubahkan penyetelan
kedudukan kepala kunci bersiku 3 masing-masing
sebesar 45° ke kedudukan yang dikehendaki dan
putarkan mur sampai kecang kembali dengan
menggunakan kunci pas 4 pada tampang penahan
16. Bersamaan dengan itu tahankan dengan kunci
pas 6 pada flens kepala siku.
Menyetel lampu kerja LED
Cungkilkan ring petanda 19 dengan menggunakan
mata obeng yang tidak lebar, sendok dempul atau
benda yang mirip dengan ini. Dorongkan ring seher
30 dengan menggunakan tang pemasang ring seher
ke belakang ke kulit rumah mesin.
Kedua belahan pemegang LED 15 yang
melengkungi lampu kerja LED 26 bisa ditempatkan di
setiap posisi yang diperlukan. Perhatikanlah bahwa
kabel dari lampu kerja LED tidak menjadi rusak oleh
karena ini dan dorongkan kabel, tanpa
melekukkannya, ke dalam liang 31 yang khusus
untuk ini di kulit rumah mesin. Lengkungi kembali
lampu kerja LED 26 dengan kedua belahan
pemegang LED 15. Tekankan ring seher 30 dan ring
petanda 19 kembali ke posisi semula.
6 RAWATAN DAN SERVIS
Rawatan
Keluarkan dahulu aki dari mesin, sebelum Anda
melakukan penyetelan pada mesin, mengganti
aksesori atau menyimpan mesin. Tindakan kese-
lamatan kerja ini menghindarkan mesin hidup secara
tidak disengaja.
Jika pada suatu waktu mesin ini tidak bisa berjalan
meskipun mesin telah diproduksikan dan diperiksa
dengan teliti, maka reparasinya harus dilakukan oleh
Service Center perkakas listrik Bosch yang sah.
Jika Anda ingin menanyakan sesuatu atau memesan
suku cadang, sebutkan atau tuliskan selalu nomor
model yang terdiri dari 10 angka dan tercantum pada
label tipe mesin.
Setelah penggunaan mesin selama kira-kira 150 jam,
persneling harus dibersihkan pertama kalinya, kemu-
dian setiap kali setelah penggunaan selama 300 jam.
Setelah dibersihkan, persneling harus dilumasi
dengan minyak pelumas persneling yang khusus.
Setelah mesin dipakai untuk kira-kira 100000 pen-
yekrupan, bagian-bagian yang bergerak dari kopling
harus dilumasi dengan beberapa tetes minyak
pelumas SAE 10/SAE 20. Bagian-bagian yang me-
luncur dan berputar harus dilumasi dengan minyak
molibden-disulfid. Setelah itu periksalah penyetelan
kopling.
Tipe 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
5
6
4
3
16
Tipe 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
19
15
30
31
15
26
