Bosch BT-ANGLEEXACT 2 - Montage

Français–9
3 609 929 A44 • (05.09) T
4 MONTAGE
Fonctionnement et stockage
L’appareil est exclusivement conçu pour
fonctionner dans des locaux fermés.
Pour un fonctionnement sans problème
de l’appareil, la température ambiante
admissible devrait se situer entre –5 °C
et +50 °C (23 °F et 122 °F), l’humidité relative admis-
sible de l’air se situant entre 20 et 95 %, mais sans
rosée.

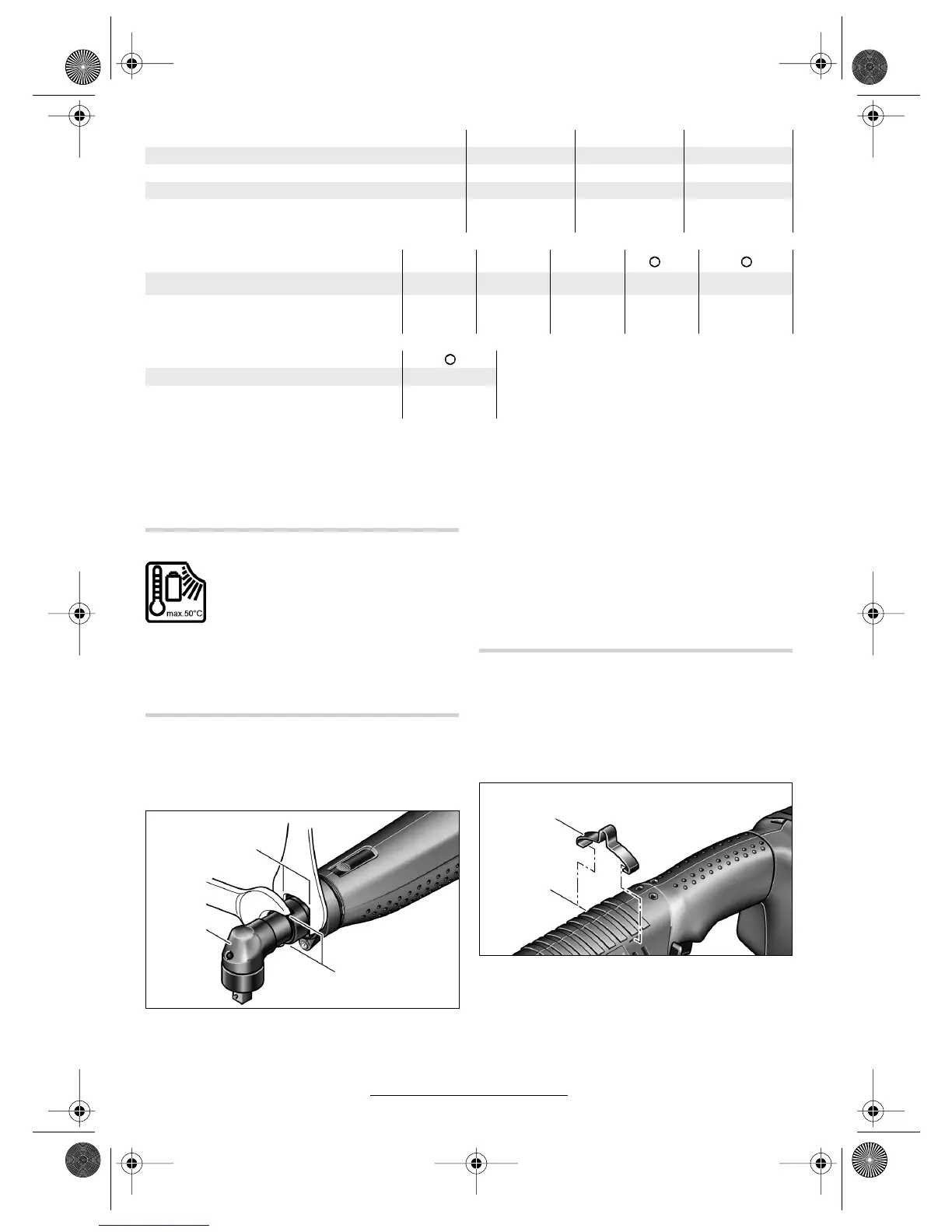

Montage d’une tête
Immobiliser l’outillage en engageant la clé à fourche
6 sur les méplats 5 de la tête angulaire.
Ne jamais immobiliser l’outillage au niveau du
carter !
Placer la tête angulaire 3 dans la position souhaitée
sur la bride et serrez l’écrou-raccord à l’aide de la clé
à fourche 4 sur les méplats 16. En même temps,
maintenir la clé à fourche 6 contre la bride de la tête
angulaire.
Etrier de suspension
L’étrier de suspension 8 permet d’accrocher l’outilla-
ge à un dispositif de suspension.
Disposer l’étrier de suspension 8 (fourni en tant
qu’accessoire) sur l’outillage puis le verrouiller en po-
sition dans les fentes 14.
Contrôlez régulièrement l’état de l’étrier de suspen-
sion ainsi que celui du crochet du dispositif de sus-
pension.
Adaptateur de tension 9,6 V 12,0 V 14,4 V
N° d’article 0 602 490 ... ... 503 ... 504 ... 505
Tension V 9,6 12,0 14,4
Longueur du câble m 5 5 5
Poids suivant
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Têtes angulaires ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
N° d’article 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Poids suivant
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Tête de la visseuse QC 1/4"
N° d’article 0 607 ... ... 453 631
Poids suivant
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Modèle 0 602 491 647/... 650/... 651/
... 652/... 656/... 669/
... 671/... 673/... 675
3
5
16
6
4
Modèle 0 602 491 647/... 650/... 651/
... 652/... 656/... 669/
... 671/... 673/... 675
8
14
