Italiano13
3 609 929 A44 • (05.09) T

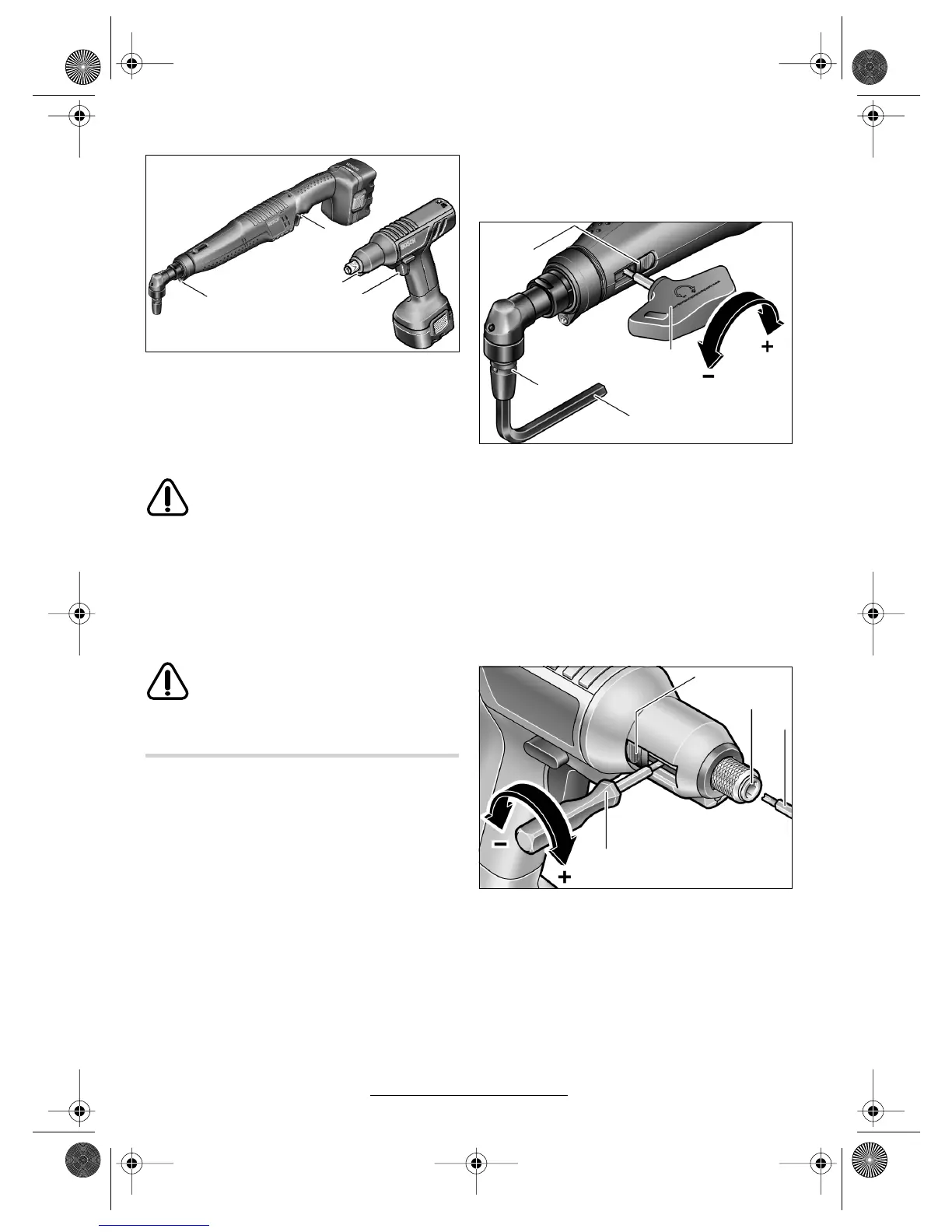

Accendere la luce LED operativa
La luce operativa 26 consente di illuminare il punto di
avvitatura in caso di inadeguate condizioni di luce. La
luce operativa 26 si accende pigiando leggermente
l’interruttore di avvio/arresto 12. Premendo più forte
l’interruttore di avvio/arresto 12 si accende la mac-
china e la luce operativa 26 continua a rimanere ac-
cesa.
Non rivolgere mai lo sguardo direttamente
nella luce operativa, è possibile restarne ab-
bagliati!
Avviare ed arrestare
Avviare: Premere l’interruttore di avvio/arresto 12
fino alla battuta di arresto. La macchina si
disinserisce automaticamente una volta
raggiunto il momento torcente impostato.
Arrestare: Rilasciare l’interruttore di avvio/arresto
12.
Rilasciando anticipatamente la levetta
dell’interruttore di avvio/arresto 12 non si
raggiunge più il momento di coppia preimpo-
stato.
Istruzioni per il lavoro
Prima di eseguire operazioni di regolazione sul-
la macchina, prima di procedere alla sostituzio-
ne di parti accessorie oppure prima di mettere
in deposito la macchina, estrarre la batteria ri-
caricabile dalla macchina. Questo accorgimento
di sicurezza ha la funzione di impedire che la macchi-
na possa essere avviata involontariamente.
Applicare l’utensile ad innesto sul dado/vite
esclusivamente quando la macchina è spenta.
Utensili ad innesto in rotazione possono scivolare via
dal dado/vite.
Regolazione della coppia
Il momento di coppia dipende dalla tensione della
molla della frizione di stacco. La frizione di stacco si
attiva sia in senso sinistrorso che in senso destrorso
una volta raggiunta la coppia precedentemente rego-
lata.
Per impostare un valore di coppia individuale, utilizza-
re soltanto l’apposito utensile di regolazione 27 forni-
to a corredo.
Spingere completamente all’indietro l’interruttore
scorrevole 7 della macchina. Inserire una chiave a
brugola con profilo esagonale 28 nell’accessorio 1 e
ruotarlo lentamente fino a rendere visibile nell’apertu-
ra del corpo della macchina una piccola incurvatura
(rotella di regolazione 29) nella frizione. Inserire l’uten-
sile di regolazione 27 in questa incurvatura e ruotarlo.
Per impostare un valore di coppia individuale, utilizza-
re soltanto l’apposito utensile di regolazione 27 forni-
to a corredo.
Spingere completamente all’indietro l’interruttore
scorrevole 7 della macchina. Inserire l’utensile di re-
golazione 27 nel mandrino portautensili 2 e ruotarlo
lentamente fino a quando nell’apertura del corpo del-
la macchina si arriva a vedere una piccola incurvatura
nella frizione (rotella di regolazione 29). Inserire l’uten-
sile di regolazione 27 in questa incurvatura e ruotarlo.
26
12
26
12
Tipo 0 602 491 647/... 650/... 651/... 652/... 656/
... 669/... 671/... 673/... 675
Tipo 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
27
1
7
28
27
7
27
2
BTEXACT_bu_3609929A44_t.fm Seite 13 Montag, 5. September 2005 2:12 14
