Bosch BT-ANGLEEXACT 2 - Montaje

Español–9
3 609 929 A44 • (05.09) T
4 MONTAJE
Condiciones para el funcionamiento
y almacenaje
El aparato es apto para ser utilizado ex-
clusivamente en recintos cerrados. Para
que el funcionamiento del aparato sea
óptimo la temperatura ambiente reinan-
te deberá encontrarse entre –5 °C y
+50 °C (23 °F y 122 °F) y la humedad relativa entre
un 20 y el 95 %, sin llegar a alcanzar el punto de ro-
cío.

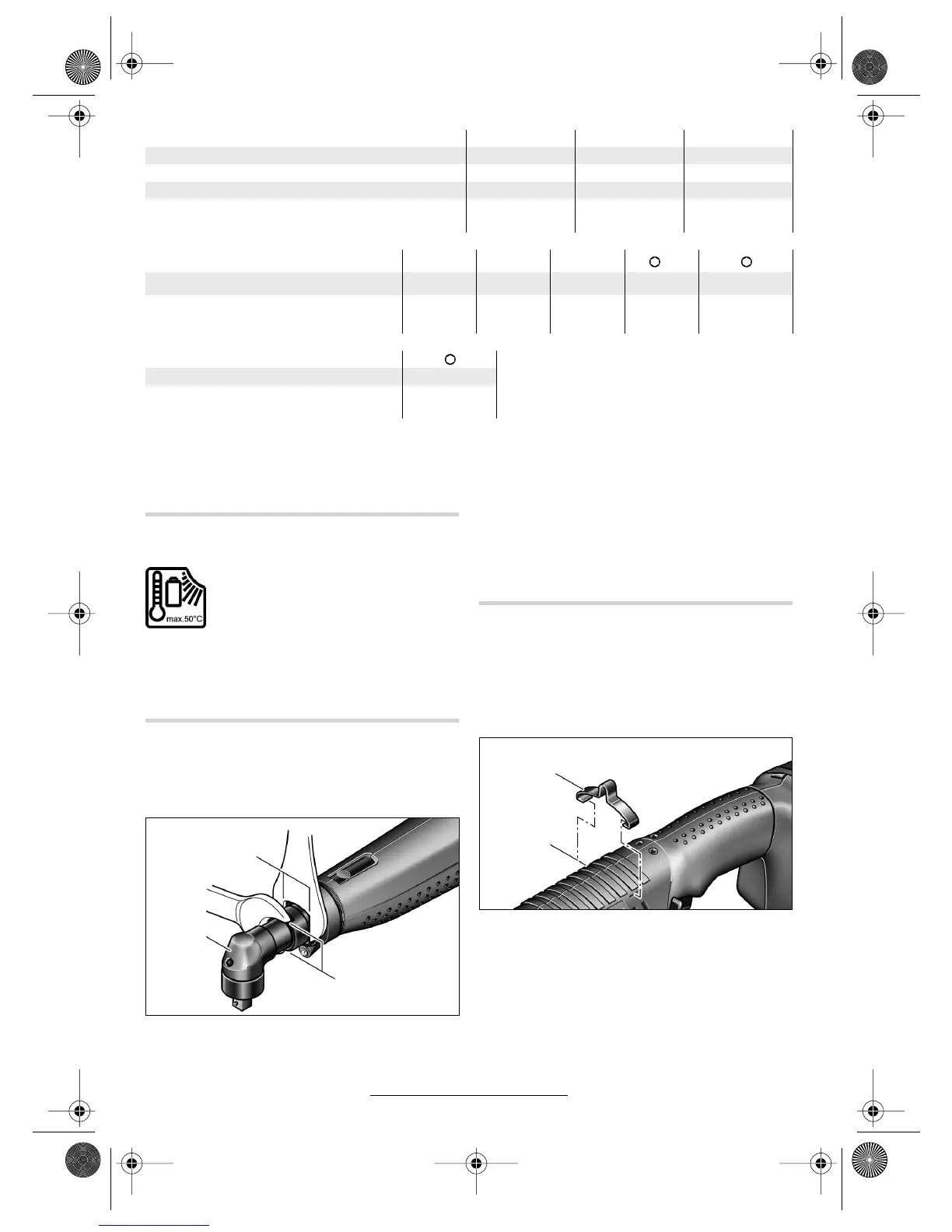

Montaje del cabezal de atornillar
Introduzca la llave fija 6 en el entrecaras 5 del cabezal
de atornillar.
¡Jamás sujete el aparato aprisionándolo por la
carcasa!
Asentar el cabezal angular 3 contra la brida en la po-
sición deseada, y apretar la tuerca tensora aplicando
la llave fija 4 al entrecaras 16. Al realizar esto hacer
contrapalanca en el cabezal angular con la llave fija 6.
Suspensor
El estribo de suspensión 8 permite enganchar el apa-
rato de un suspensor.
Monte sobre el aparato el estribo de suspensión 8
que se adjunta, alojando sus extremos en ambas ra-
nuras 14.
Controle periódicamente el estado del estribo de
suspensión y del gancho perteneciente al suspensor.
Adaptador de tensión 9,6 V 12,0 V 14,4 V
Nº de artículo 0 602 490 ... ... 503 ... 504 ... 505
Tensión V 9,6 12,0 14,4
Longitud del cable m 5 5 5
Peso determinado según
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Cabezales de atornillar acodados ■ 1/4" ■ 3/8" ■ 3/8" 1/4" QC 1/4"
Nº de artículo 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Peso determinado según
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Cabezal de atornillar QC 1/4"
Nº de artículo 0 607 ... ... 453 631
Peso determinado según
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Tipo 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Tipo 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
