Demontaż
Wyjmowanie akumulatora
Akumulator 18 znajduje się w uchwycie maszyny.
Nacisnąć przyciski zwalniające 17 po obu stronach i
wyciągnąć akumulator 18 na dól z uchwytu. Nie
używać siły.
Odłączanie wkrętarki od Zasilacza Prądu
Stałego
Obudowę adaptera 24 można montować lub de-
montować do przemysłowej wkrętarki akumu-
latorowej tylko przy wyłączonym Zasilaczu
Prądu Stałego lub odłączonym od Zasilacza
Prądu Stalego wtyku 21.
Odkręcić dwie śruby 22 przy wtyku 21 i wyciągnąć
wtyk z gniazda przyłączeniowego 20.
Następnie nacisnąć po obydwu stronach przyciski
odryglowania 17 i wyciągnąć obudowę adapteru 24 z
uchwytu przemysłowej wkrętarki akumulatorowej.
5PRACA
Wymiana narzędzi roboczych
Seria BT-EXACT dostarczana jest z uchwytem szybko-
mocującym 1/4" (QC 1/4").
Dla tych przemysłowych kątowych wkrętarek akumula-
torowych dostępna jest prosta głowica wkrętarki z
uchwytem szybkomocującym 1/4" (nr katalogowy
0 607 453 631).
Dla tych przemysłowych kątowych wkrętarek akumu-
latorowych dostępna jest kątowa głowica wkrętarki z
uchwytem szybkomocującym 1/4" (nr katalogowy
0 607 453 630).
Wkładanie narzędzia roboczego
Uchwyt szybkomocujący 25 pociągnąć do przodu.
Włożyć narzędzie robocze 1 do uchwytu narzędziowe-
go 2 i zwolnić ponownie uchwyt szybkomocujący 25.
Przy wkładaniu narzędzia roboczego należy uwa-
żać na to, by trzpień wkladanego narzędzia robo-
czego osadzony był mocno w uchwycie narzę-
dziowym. W przypadku, gdy trzpień wkładanego
narzędzia roboczego nie zostanie nasadzony dosyć
głęboko w uchwycie narzędziowym, może się ono
ponownie wysunąć i nie dawać kontrolować.
Należy używać jedynie narzędzi roboczych z pasującą
końcówką (trzpień sześciokątny 1/4").
Wyjmowanie narzędzia roboczego
Uchwyt szybkomocujacy 25 pociągnąć do przodu.
Wyjąć narzędzie robocze 1 z uchwytu narzędziowego
2 i zwolnić ponownie uchwyt szybkomocujący 25.
Dla tych przemysłowych kątowych wkrętarek akumula-
torowych dostępna jest kątowa głowica wkrętarki z
trzpieniem kwadratowym 1/4" (nr katalogowy
0 607 453 617) oraz kątowa głowica wkrętarki z trzpie-
niem kwadratowym 3/8" (nr katalogowy 0 607 453 620).
Dla tych przemysłowych kątowych wkrętarek akumula-
torowych dostępna jest kątowa głowica wkrętarki z trzpie-
niem kwadratowym 3/8" (nr katalogowy 0 607 451 618).
Wkładanie narzędzia roboczego
Nacisnąć trzpień na czworokącie uchwytu narzędzia
roboczego 2, np. za pomocą wąskiego śrubokręta, do
środka i wsunąć narzędzie robocze 1 na trzpień
kwadratowy. Zwrócić uwagę, aby trzpień został zaryglo-
wany w rowku narzędzia.
Wyjmowanie narzędzia roboczego
Nacisnąć trzpień we w rowku narzędzia roboczego 1
do środka i wyciągnąć narzędzie robocze z uchwytu
narzędziowego 2.

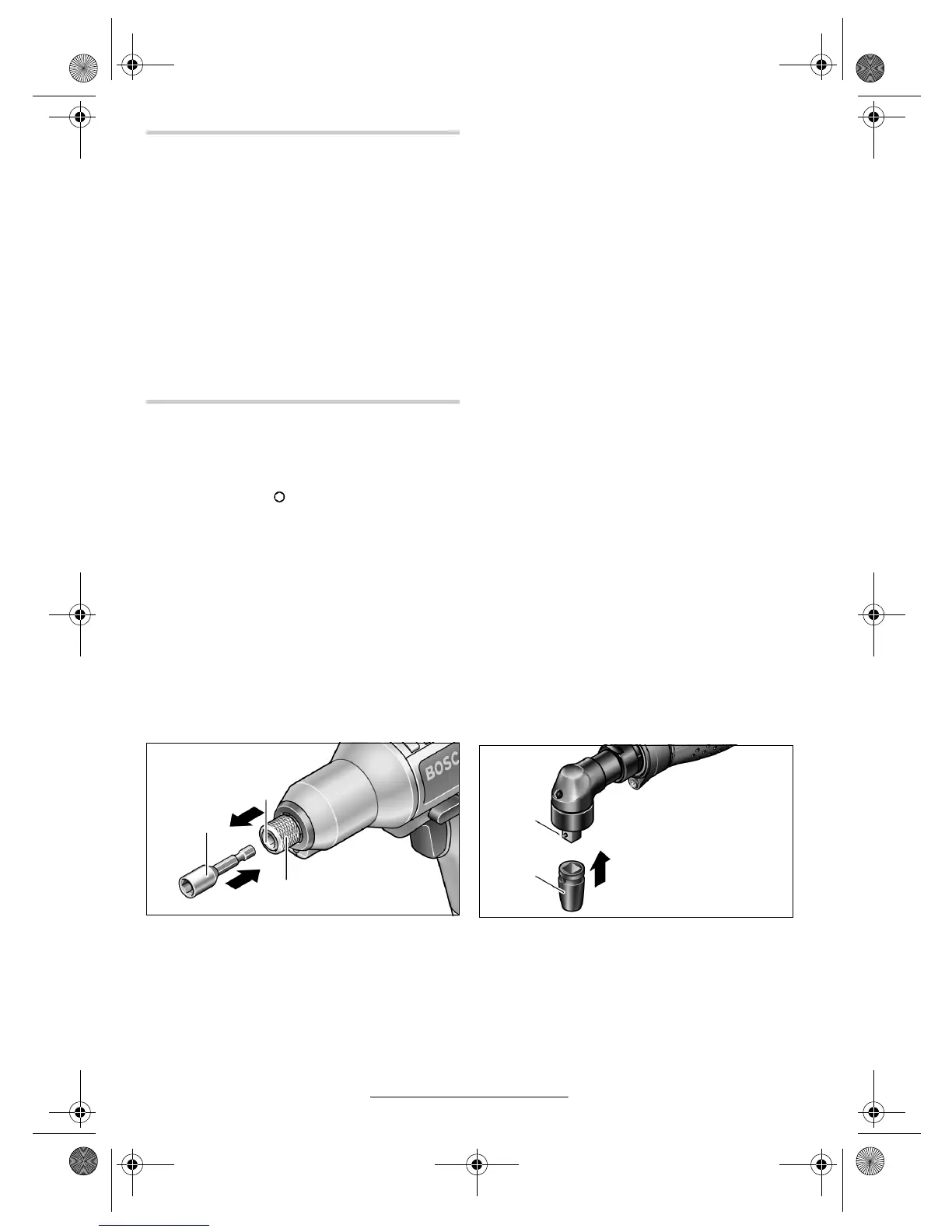

Typ 0 602 491 431/... 433/... 435/... 437/... 439/
... 441/... 443/... 445
Typ 0 602 491 647/... 652/... 656
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
25
2
1
Typ 0 602 491 647/... 650/... 651/... 652/... 656/
... 669
Typ 0 602 491 647/... 669/... 671/... 673/... 675
2
1
