Français–11
3 609 929 A44 • (05.09) T
Démontage
Extraction de l’accu
L’accu 18 est logé dans la poignée de l’appareil.
Appuyer des deux côtés sur les touches de déver-
rouillage 17 et extraire l’accu 18 par le bas hors de la
poignée. Ne pas forcer.
Séparation de la visseuse de l’alimentation
stabilisée
Le boîtier de l’adaptateur 24 ne doit être monté
dans la visseuse industrielle sans fil ou être dé-
monté que lorsque l’alimentation stabilisée est
mise hors fonctionnement ou que la fiche de
raccordement 21 est séparée de l’alimentation
stabilisée.
Desserrer les deux vis 22 se trouvant sur la fiche de
raccordement 21 et retirer la fiche de la prise de rac-
cordement 20.
Appuyer ensuite des deux côtés sur les touches de
déverrouillage 17 et retirer le boîtier de l’adaptateur
24 de la poignée de la visseuse industrielle sans fil.
5 MISE EN SERVICE
Changement d’outil
La série BT-EXACT est fournie avec mandrin à chan-
gement rapide 1/4" (QC 1/4").
Pour ces visseuses d’angles industrielles sans fil, une
tête droite avec mandrin à changement rapide 1/4"
est disponible (numéro d’article 0 607 453 631).
Pour ces visseuses d’angles industrielles sans fil, une
tête d’angle avec mandrin à changement rapide 1/4"
est disponible (numéro d’article 0 607 453 630).

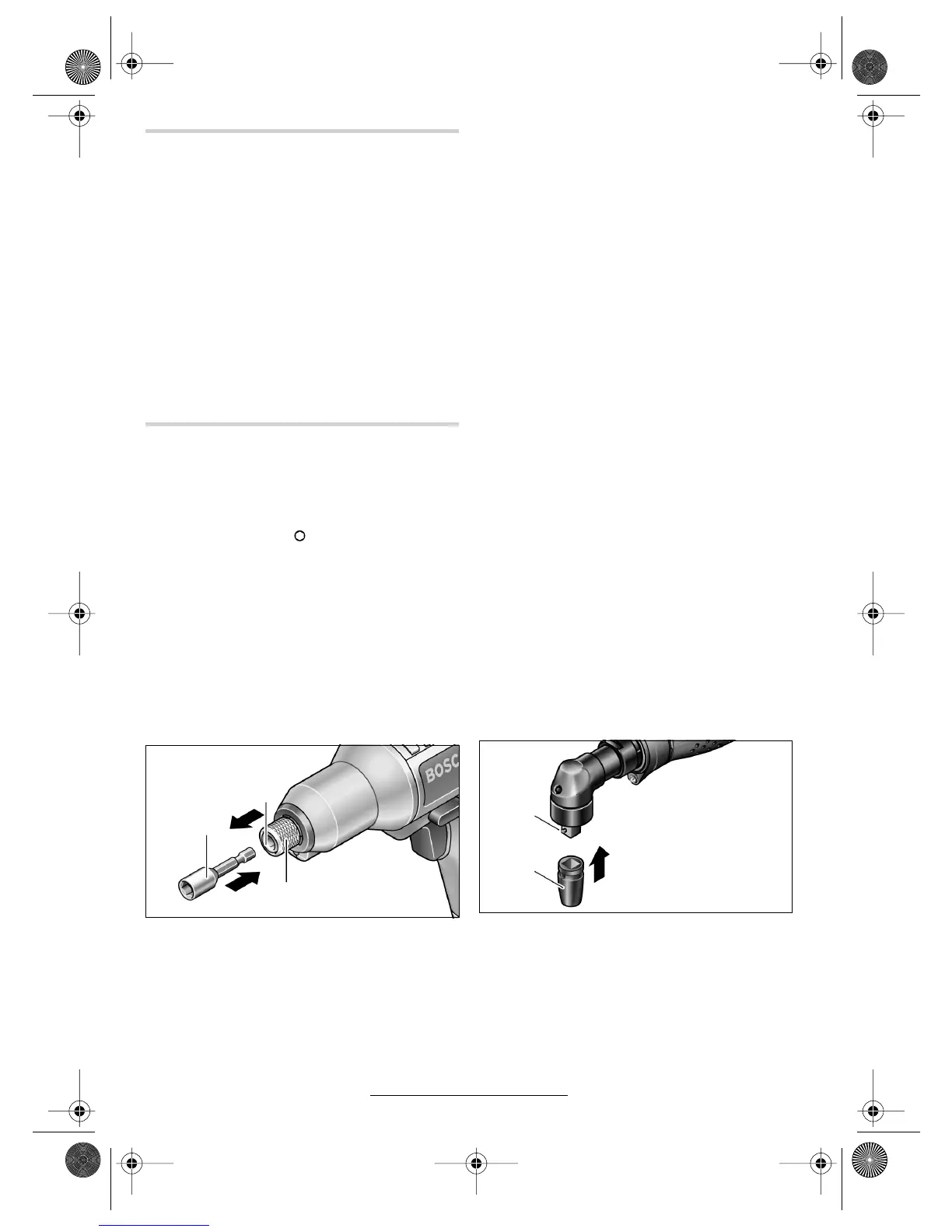

Mise en place de l’outil
Tirer le mandrin à serrage rapide 25 par le devant.
Mettre en place l’outil 1 dans le porte-outil 2 puis re-
lâcher le mandrin à serrage rapide 25.
Lors de la mise en place d’un outil, veillez à ce
que sa queue soit bien fixée. Si la queue de l’outil
n’est pas enfoncée assez profondément dans le por-
te-outil, celui-ci peut se détacher et ainsi ne plus être
contrôlé.
N’utiliser que des outils dotés d’une queue adaptée
(queue d’emmanchement six pans mâle 1/4").
Extraction d’un outil
Tirer le mandrin à serrage rapide 25 par le devant.
Sortir l’outil 1 du porte-outil 2 puis relâcher le mandrin
à serrage rapide 25.
Pour ces visseuses d’angles industrielles sans fil, une
tête d’angle à carré 1/4" (numéro d’article
0 607 453 617) ainsi qu’une tête d’angle à carré 3/8"
(numéro d’article 0 607 453 620) est disponible.
Pour ces visseuses d’angles industrielles sans fil, une
tête d’angle à carré 3/8" est disponible (numéro d’ar-
ticle 0 607 451 618).
Mise en place de l’outil
Avec un tournevis assez fin par exemple, enfoncer
l’ergot de l’embout carré du porte-outil 2 et disposer
l’outil 1 sur l’embout carré. S’assurer que l’ergot se
verrouille dans l’évidement de l’outil prévu à cet effet.
Extraction d’un outil
Enfoncer l’ergot dans l’évidement de l’outil 1 et sortir
l’outil du porte-outil 2.
Modèle 0 602 491 431/... 433/... 435/
... 437/... 439/... 441/
... 443/... 445
Modèle 0 602 491 647/... 652/... 656
Modèle 0 602 491 647/... 650/... 651/
... 652/... 656/... 669
25
2
1
Modèle 0 602 491 647/... 650/... 651/
... 652/... 656/... 669
Modèle 0 602 491 647/... 6669/... 671/
... 673/... 675
2
1
