4 MONTAGE
Betriebs- und Lagerungsumgebung
Das Gerät ist ausschließlich für den Be-
trieb an geschlossenen Einsatzorten ge-
eignet. Für den einwandfreien Betrieb
des Geräts sollte die zulässige Umge-
bungstemperatur zwischen –5 °C und
+50 °C (23 °F und 122 °F) liegen, bei einer zulässigen
relativen Luftfeuchtigkeit zwischen 20 und 95 % frei
von Betauung.

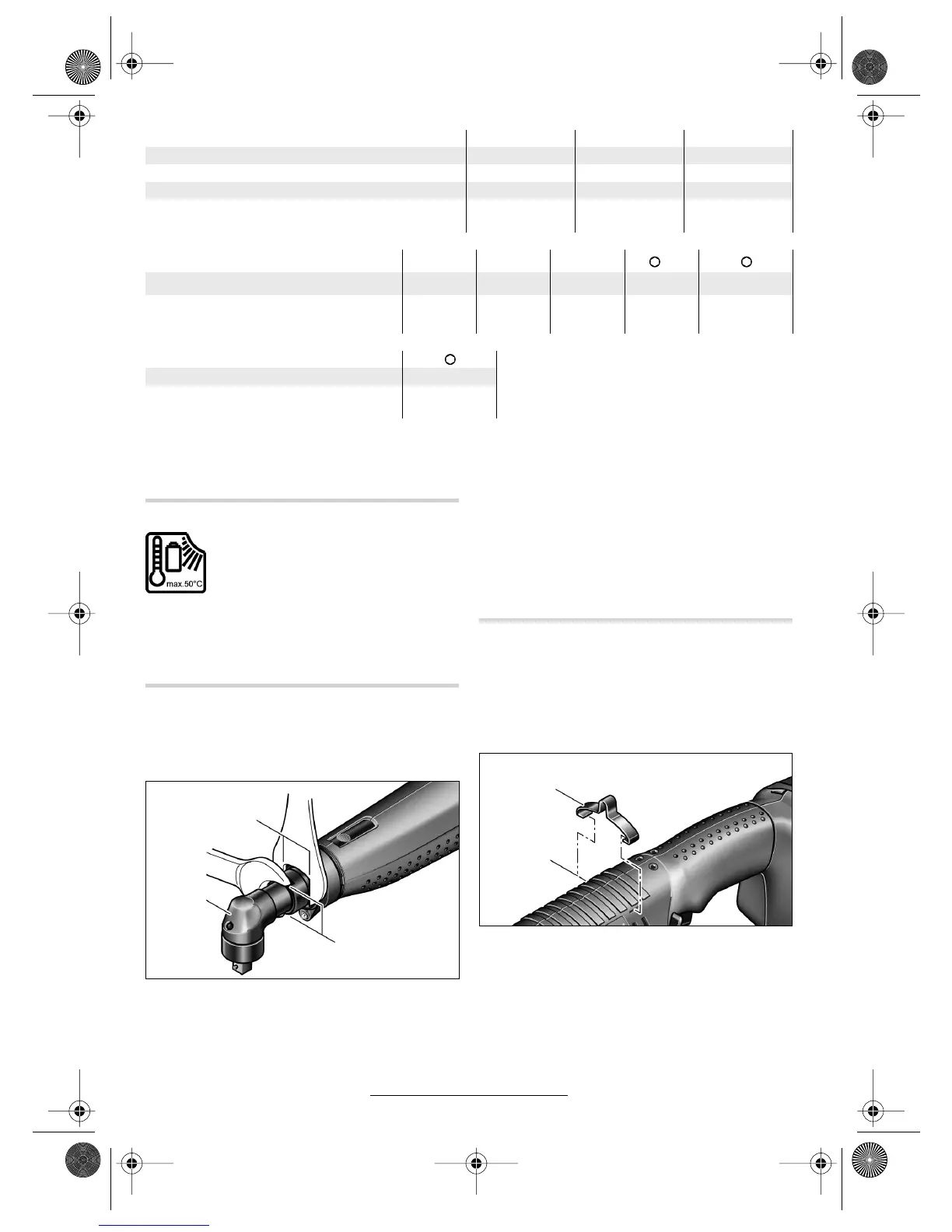

Montage eines Schraubkopfes
Halten Sie das Gerät mit dem Gabelschlüssel 6 an
der Schlüsselfläche 5 des Winkelkopfflansches fest.
Gerät nie an den Gehäuseschalen einspannen!
Setzen Sie den Winkelschraubkopf 3 in der ge-
wünschten Position auf den Flansch auf, und drehen
Sie mit dem Gabelschlüssel 4 an der Schlüsselfläche
16 die Überwurfmutter fest. Dabei mit dem Gabel-
schlüssel 6 am Winkelkopfflansch gegenhalten.
Aufhängevorrichtung
Mit dem Aufhängebügel 8 können Sie das Gerät an
einer Aufhängevorrichtung befestigen.
Setzen Sie den als Zubehör beigelegten Aufhänge-
bügel 8 auf das Gerät auf, und lassen Sie ihn in die
Schlitze 14 einrasten.
Kontrollieren Sie regelmäßig den Zustand des Auf-
hängebügels und der Haken in der Aufhängevorrich-
tung.
Spannungsadapter 9,6 V 12,0 V 14,4 V
Sachnummer 0 602 490 ... ... 503 ... 504 ... 505
Spannung V 9,6 12,0 14,4
Kabellänge m 5 5 5
Gewicht entsprechend
EPTA-Procedure 01/2003
kg
lbs
0,15
0,33
0,15
0,33
0,15
0,33
Winkelschraubköpfe ■ 1/4" ■ 3/8" ■ 3/8" 1/4" SWF 1/4"
Sachnummer 0 607 ... ... 453 617 ... 453 620 ... 451 618 ... 453 618 ... 453 630
Gewicht entsprechend
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
0,20
0,44
0,30
0,66
0,20
0,44
0,20
0,44
Schraubkopf SWF 1/4"
Sachnummer 0 607 ... ... 453 631
Gewicht entsprechend
EPTA-Procedure 01/2003
kg
lbs
0,20
0,44
Typ 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
3
5
16
6
4
Typ 0 602 491 647/... 650/... 651/... 652/
... 656/... 669/... 671/... 673/
... 675
8
14
