-27-
Assemblage
que la flèche figurant sur le garde inférieur de la
lame.
3. Faites remonter le garde inférieur de la lame
en le laissant coulisser totalement à l’intérieur
du capot. Profitez-en pour vérifier l’état et le
fonctionnement du RESSORT DU GARDE
INFÉRIEUR.
4. Glissez la lame dans la fente de la semelle et
placez-la contre la RONDELLE INTÉRIEURE de
l’arbre. Assurez-vous que le plus grand côté des
rondelles INTÉRIEURE et EXTÉRIEURE appuie
carrément sur la lame.
5. Réinstallez la RONDELLE EXTÉRIEURE et
serrez le GOUJON DE LAME à la main. La
face de la garde supérieure de lame comporte
des graduations sur son pourtour qui vous
aideront à adjuster adéquatement le goujon de
lame. Appuyez sur le bouton de blocage pour
bloquer l'arbre et À L’AIDE DE LA CLÉ FOURNIE,
SERREZ LE GOUJON DE LAME EN SENS ANTI-
HORAIRE DE DEUX GRADUATIONS DE LA garde
SUPÉRIEURE DE LAME.
N’utilisez pas de clés plus longues car vous
risqueriez de trop serrer le goujon.
▼ EMBRAYAGE « VARI-TORQUE »
L’embrayage est assuré par la friction de la
RONDELLE EXTÉRIEURE sur la LAME et il permet
à l’arbre de continuer à tourner si la lame éprouve
une résistance excessive. Si le GOUJON DE LA
LAME est correctement serré (tel qu’il est expliqué
à l’étape 5 du chapitre intitulé Montage de la lame),
la lame glissera sur son arbre quand elle éprouve
une résistance excessive, ce qui réduit le risque de
REBOND.
Il est possible qu’un seul et même réglage ne
convienne pas pour couper tous les matériaux. Si
la lame patine trop, serrez le goujon de lame d’une
graduation de plus. LE SERRAGE EXCESSIF DU
GOUJON DE LA LAME REND LE DISPOSITIF DE
DÉBRAYAGE ABSO LUMENT INUTILE.
▶ Extraction de poussière
Pour réduire
les risques
de blessures, positionnez toujours l’adaptateur
d’orifice d’évacuation de la poussière et le tuyau
de l’aspirateur de façon à ce qu’ils ne gênent pas
le protège-lame inférieur ou l’opération de
coupe, quel que soit le réglage qui a été choisi.
▼ ADAPTATEUR D’ORIFICE DE DÉPOUSSIÉRAGE
(Vendu séparément)

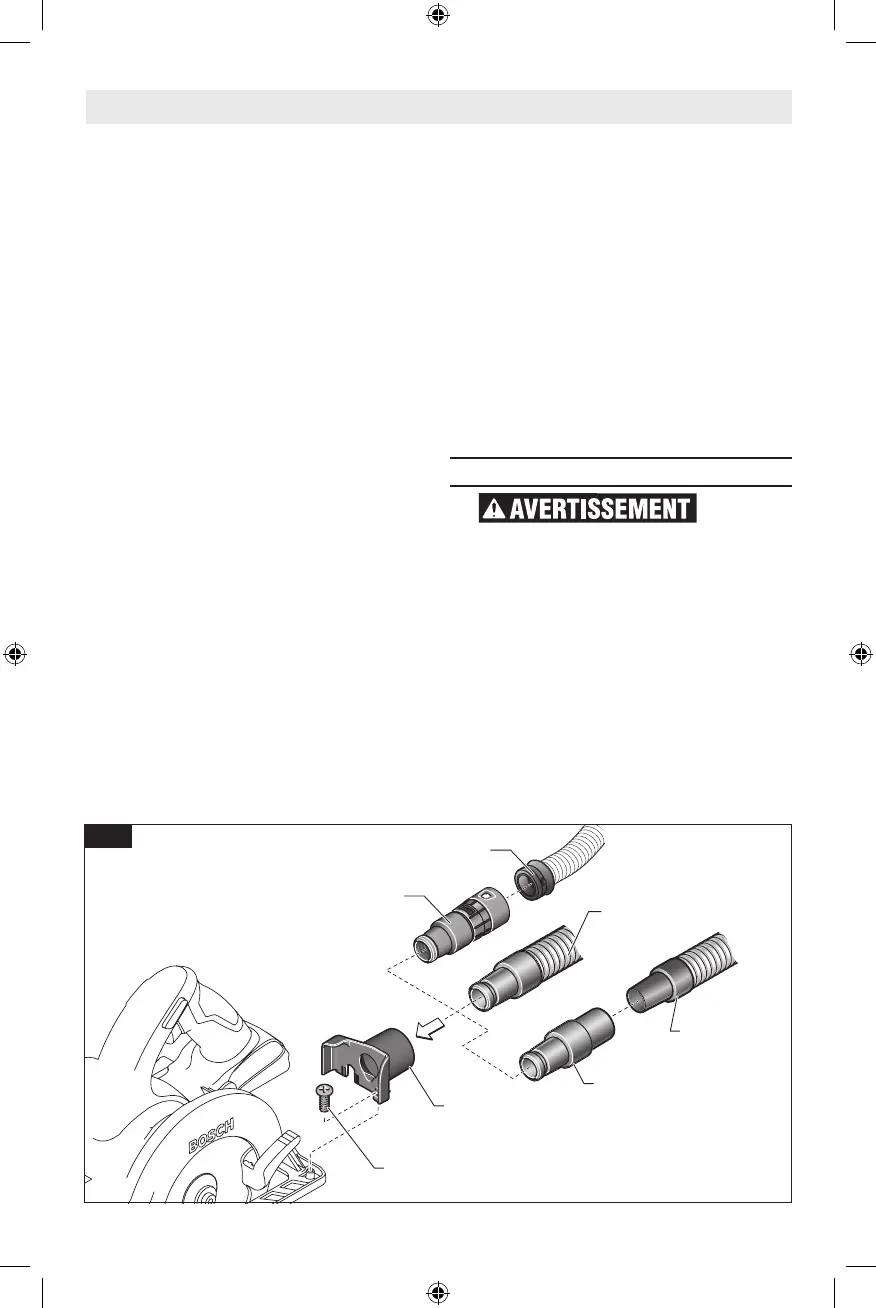

Attachez l’adaptateur d’orifice de dépoussiérage au
pied de l’outil avec une vis tel que cela est illustré à
la Fig.3.
VAC024
ADAPTATEUR
D’ORIFICE DE
DÉPOUSSIÉRAGE
VIS
TUYAU FLEXIBLE DE 35 mm
TUYAU FLEXIBLE BOSCH
DE LA SÉRIE VH
VX120
TUYAU
FLEXIBLE DE
1¼ PO OU 1½
PO
Fig. 3
